树莓派4代Canakit适配防护外壳结构设计

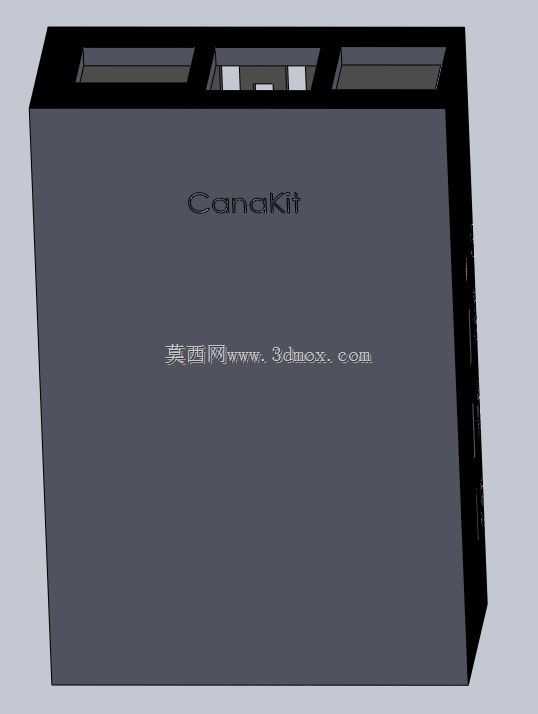

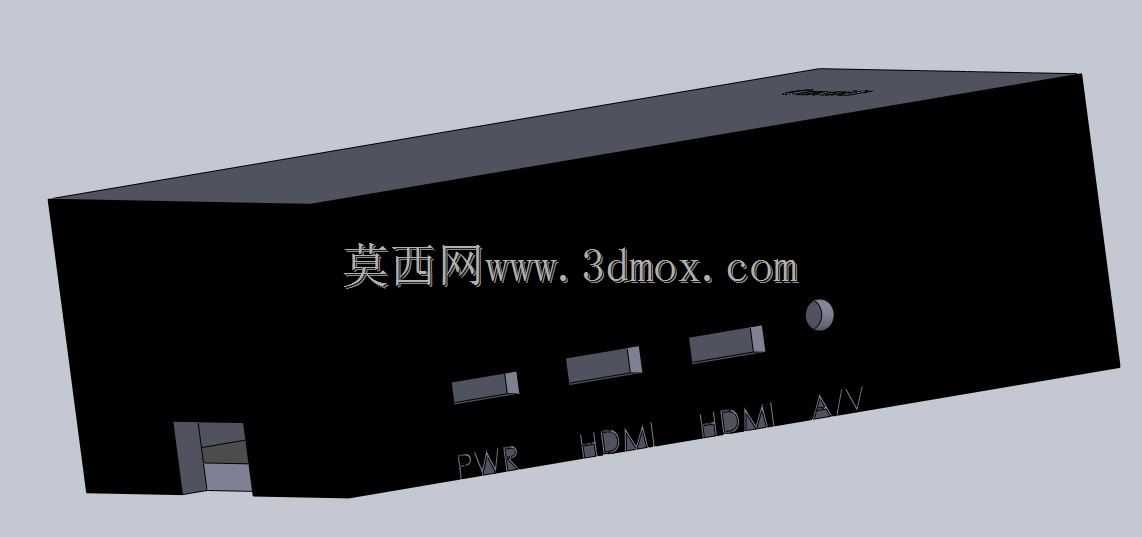

　　在嵌入式开发、小型智能硬件原型验证的日常作业场景里，开发板的裸露使用始终存在引脚误触短路、积灰受潮、外接接口磕碰变形的隐患，这款适配树莓派4代Canakit版本的外壳，正是针对这类实际工程痛点完成的结构设计。从实际使用的边界条件出发，设计阶段首先完成了主板安装位的公差适配，外壳内腔预留的安装柱位置完全匹配树莓派4代的固定孔位，柱高经过反复校核，既保证主板放入后不会与壳体内壁产生挤压，也避免主板悬空导致的外接插件插拔时受力变形。外壳侧壁的接口开孔完全对应主板的接口布局，从电源输入口、双HDMI输出口、音视频复合接口到以太网口、USB接口，每个开孔的边缘都做了0.2mm的倒角处理，既避免插拔线材时割伤线材外被，

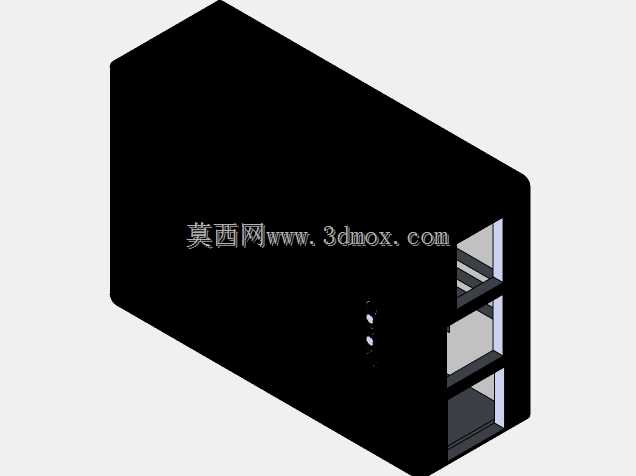

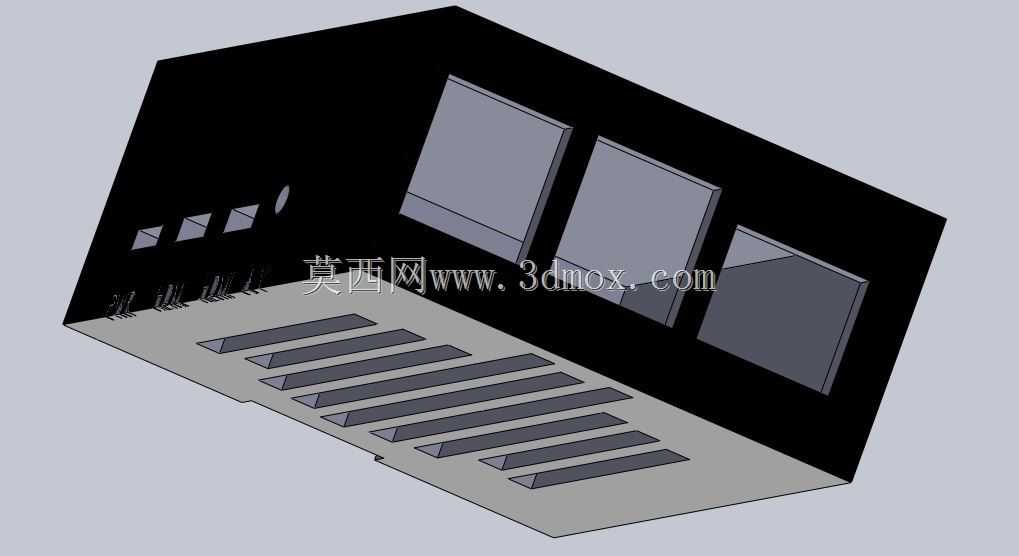

　　也能在插件插入时起到导向作用，不会出现接口对位偏差导致的插头无法完全插入的问题。考虑到嵌入式设备长时间运行的散热需求，壳体对应主板主芯片、电源管理芯片的位置没有做全封闭遮挡，而是预留了合理的对流间隙，日常低负载运行时依靠自然对流即可满足散热要求，高负载场景下也可以直接在预留位置加装散热片或者小型静音风扇，不需要额外对壳体进行二次打孔加工。壳体的上下盖采用卡扣式配合结构，没有使用外露的螺丝固定，卡扣的扣合量经过反复调试，既保证日常使用时不会因为轻微磕碰出现上下盖脱开的情况，也能在需要更换主板、调整接线时徒手拆开，不需要借助额外的撬具，避免拆装过程中刮伤壳体表面或者碰伤主板元件。从安装适配的角度看，

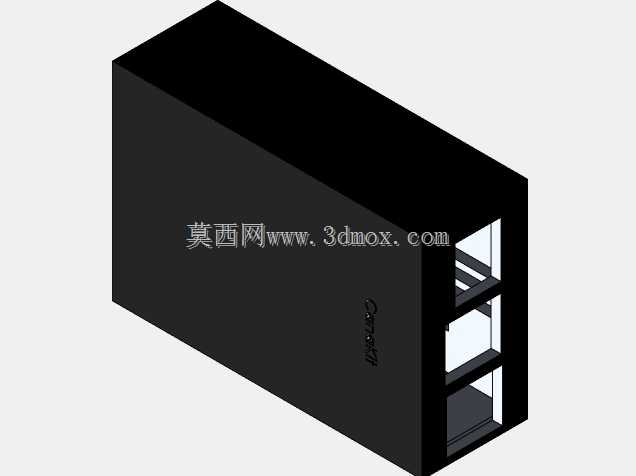

　　壳体的外部轮廓尺寸完全控制在主板外接常规线材后的投影范围内，不会额外占用安装空间，不管是嵌入到小型智能终端的设备内部，还是直接放在桌面作为独立开发单元使用，都不会出现尺寸干涉的问题。壳体表面做了细微的防滑纹理处理，手持移动时不容易滑落，侧壁的厚度均匀控制在1.8mm，既保证了壳体的结构强度，日常堆叠、轻微挤压不会出现壳体变形，也不会因为壁厚过大导致整体重量增加，携带外出做现场调试时不会增加额外的负重。在接口开孔的对位精度上，设计阶段直接参考了树莓派4代的官方PCB图纸做基准对齐，每个开孔的位置公差控制在0.1mm以内，所有常规的第三方HDMI线、网线、USB设备、Type-C电源线都可以顺利插拔，不会出现插头被壳体边缘卡住的情况。

　　针对开发过程中经常需要插拔SD卡的使用需求，壳体对应SD卡槽的位置做了缺口设计，不需要拆开外壳就可以直接插拔SD卡，大幅提升了系统调试、镜像更换时的操作效率。壳体的边角位置全部做了R2的圆角过渡，没有尖锐的棱角，不管是桌面放置还是手持操作，都不会出现划伤的情况，同时圆角结构也提升了壳体边角的抗冲击能力，意外跌落时边角位置不会因为应力集中出现开裂。从实际应用场景来看，这款外壳既可以满足个人开发者日常做原型开发时的主板防护需求，也可以直接用于小型嵌入式项目的批量装机，不需要再单独开模做定制化外壳，大幅缩短了小型智能硬件项目的开发周期，降低了小批量试产的结构成本。
