机器人行走机构轮组带胎结构设计

　　在小型移动机器人、AGV转运平台、教育类竞赛机器人的行走机构设计中，轮组作为直接接触地面、传递行走动力的核心部件，其结构合理性直接决定整机的行走稳定性、越障能力与负载表现。这套轮组采用轮毂与轮胎组合的分体式结构，区别于一体化注塑轮的设计思路，将承载功能与接地缓冲功能拆分到两个独立部件上，既方便后期维护更换磨损件，也能通过不同材质匹配适配不同的地面工况。

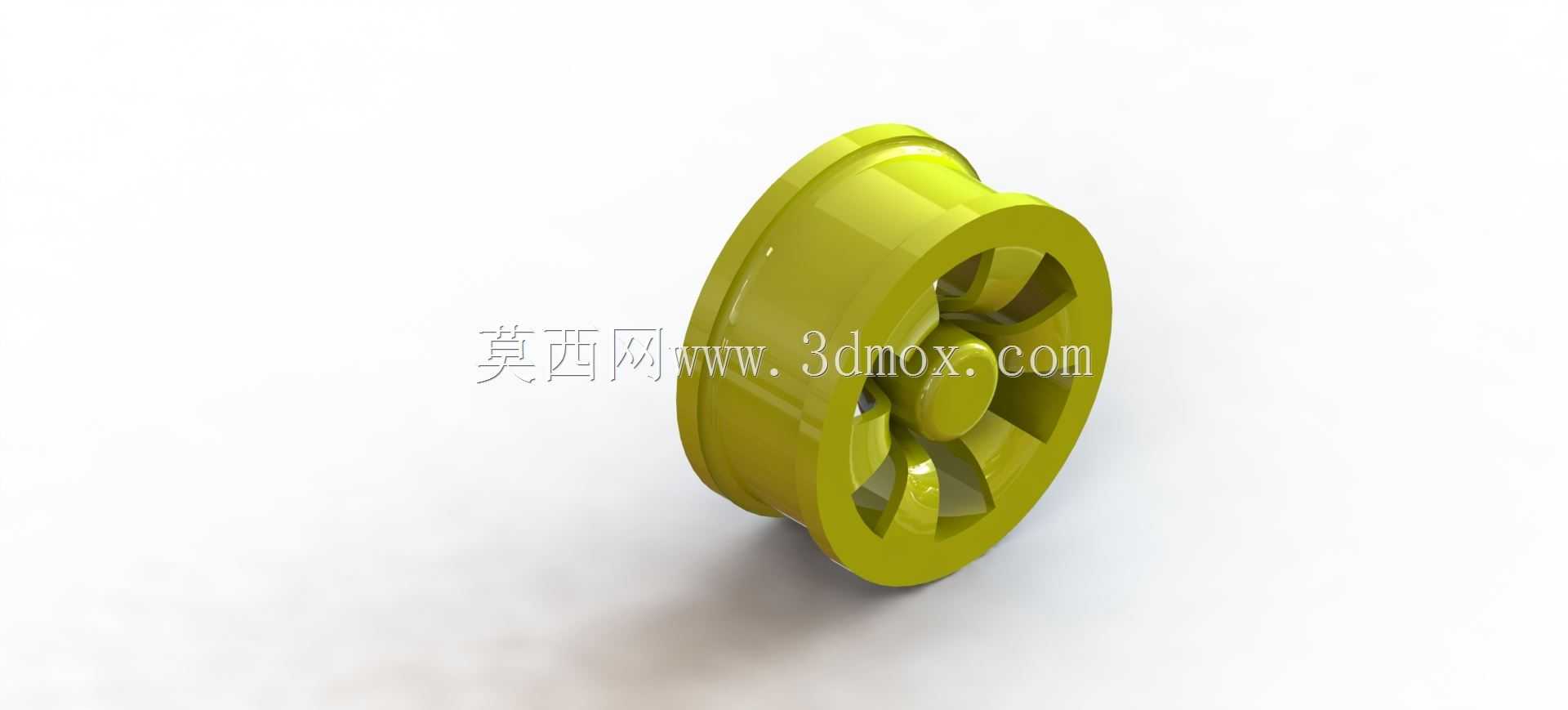

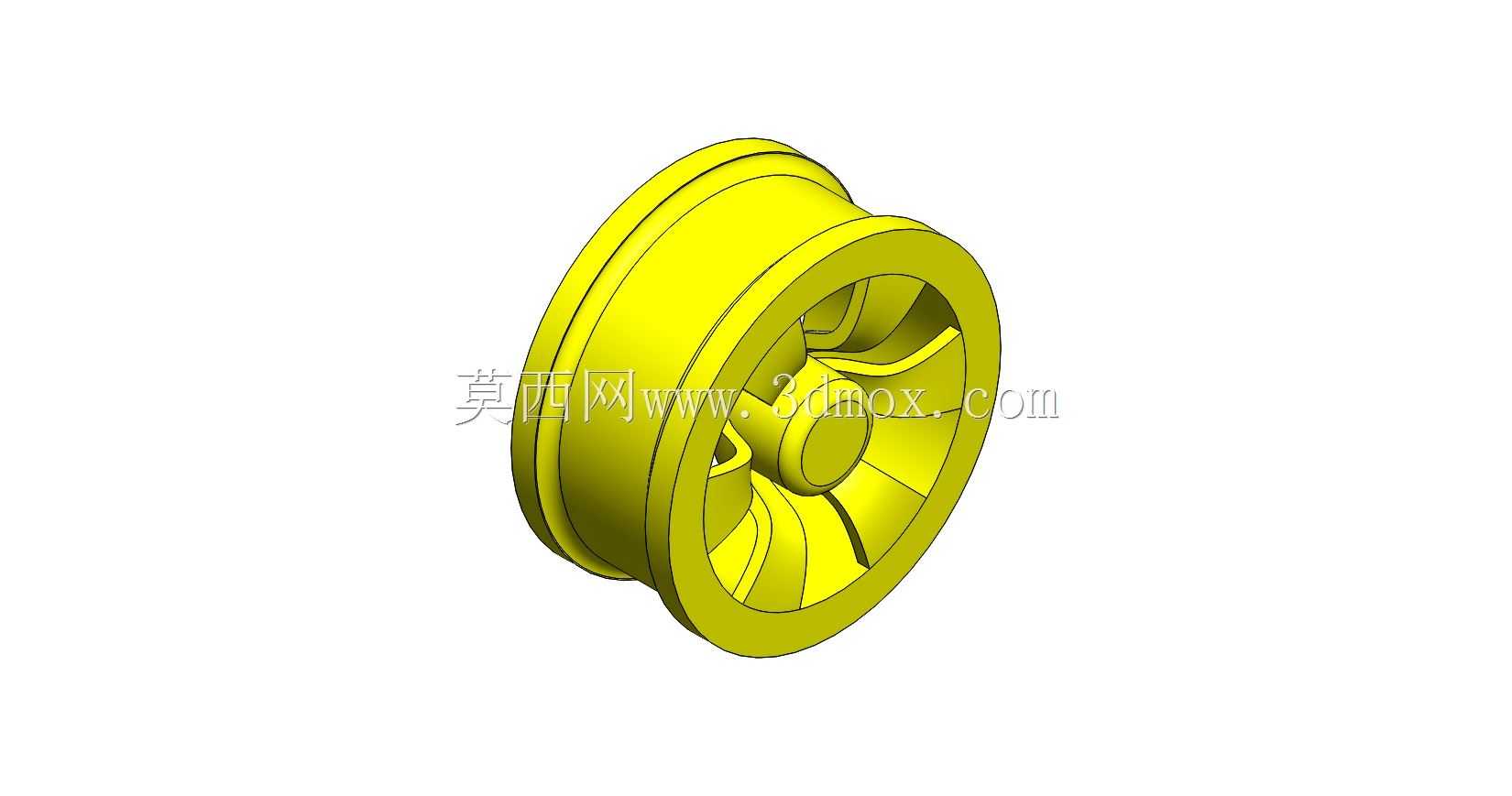

　　从实际应用场景来看，这类轮组多用于室内平整地面运行的小型移动设备，比如实验室巡检机器人、教学演示机器人、轻型物料转运AGV，也可作为小型智能车的行走轮使用。轮毂部分采用辐条式支撑结构，并非实心轮盘设计，这种设计首先能有效降低轮组自身的转动惯量，对于采用小功率直流减速电机驱动的小型机器人来说，更低的转动惯量意味着电机启动、换向时的冲击更小，能提升行走控制的响应精度，同时辐条结构在保证轮毂径向支撑强度的前提下，减少了材料用量，降低轮组自重，避免给行走驱动系统带来不必要的负载。轮毂中心预留了与车轴配合的安装孔位，孔位周边做了加厚凸台处理，能分散车轴传递的扭矩，避免长期正反转切换过程中孔位出现应力开裂，安装边界上，轮毂与车轴的配合可根据实际驱动形式选择键连接、顶丝紧固或者D型轴过盈配合，适配市面上多数小型机器人常用的3mm、4mm、5mm直径输出轴的减速电机，不需要额外做复杂的转接结构。

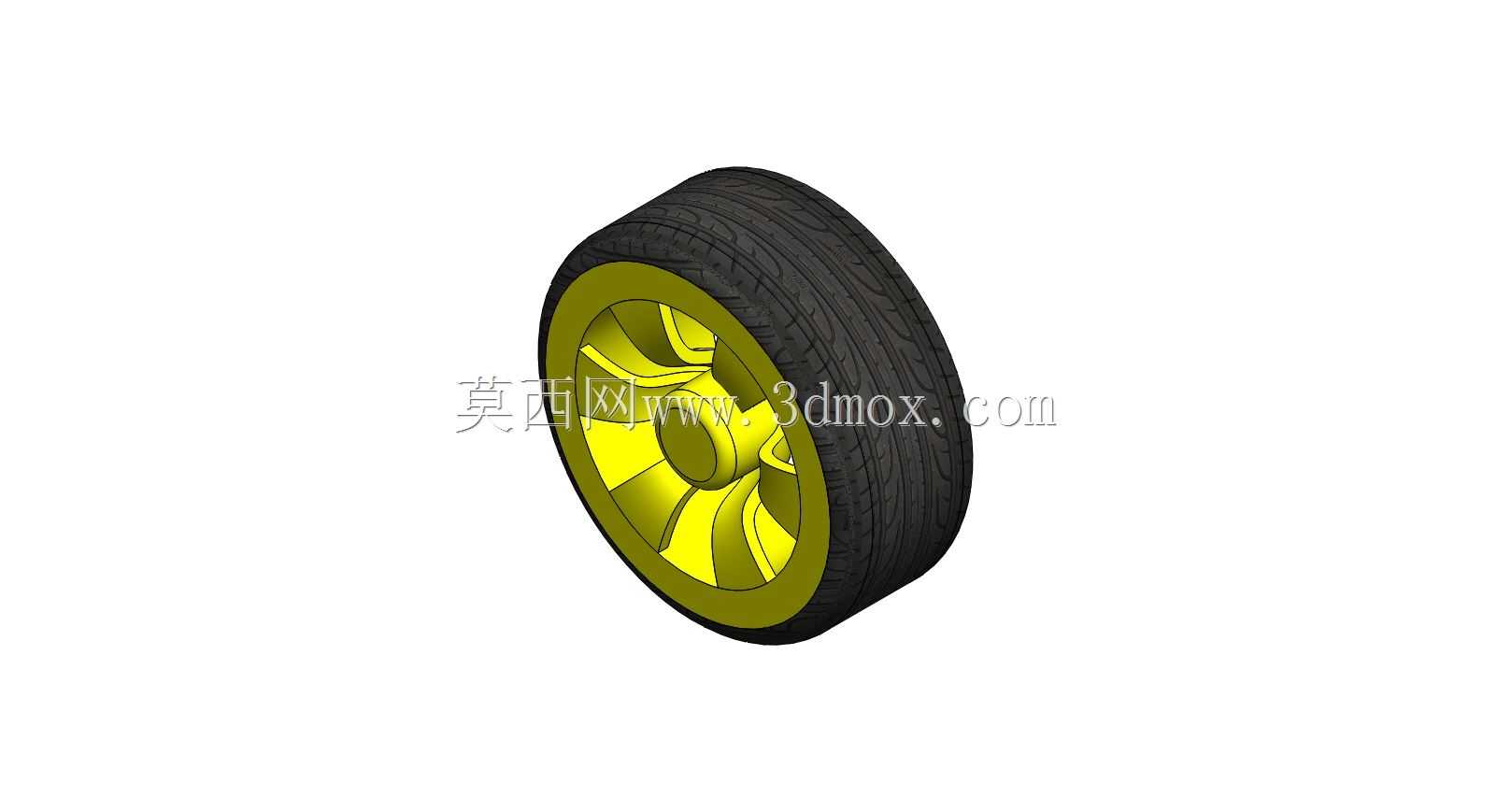

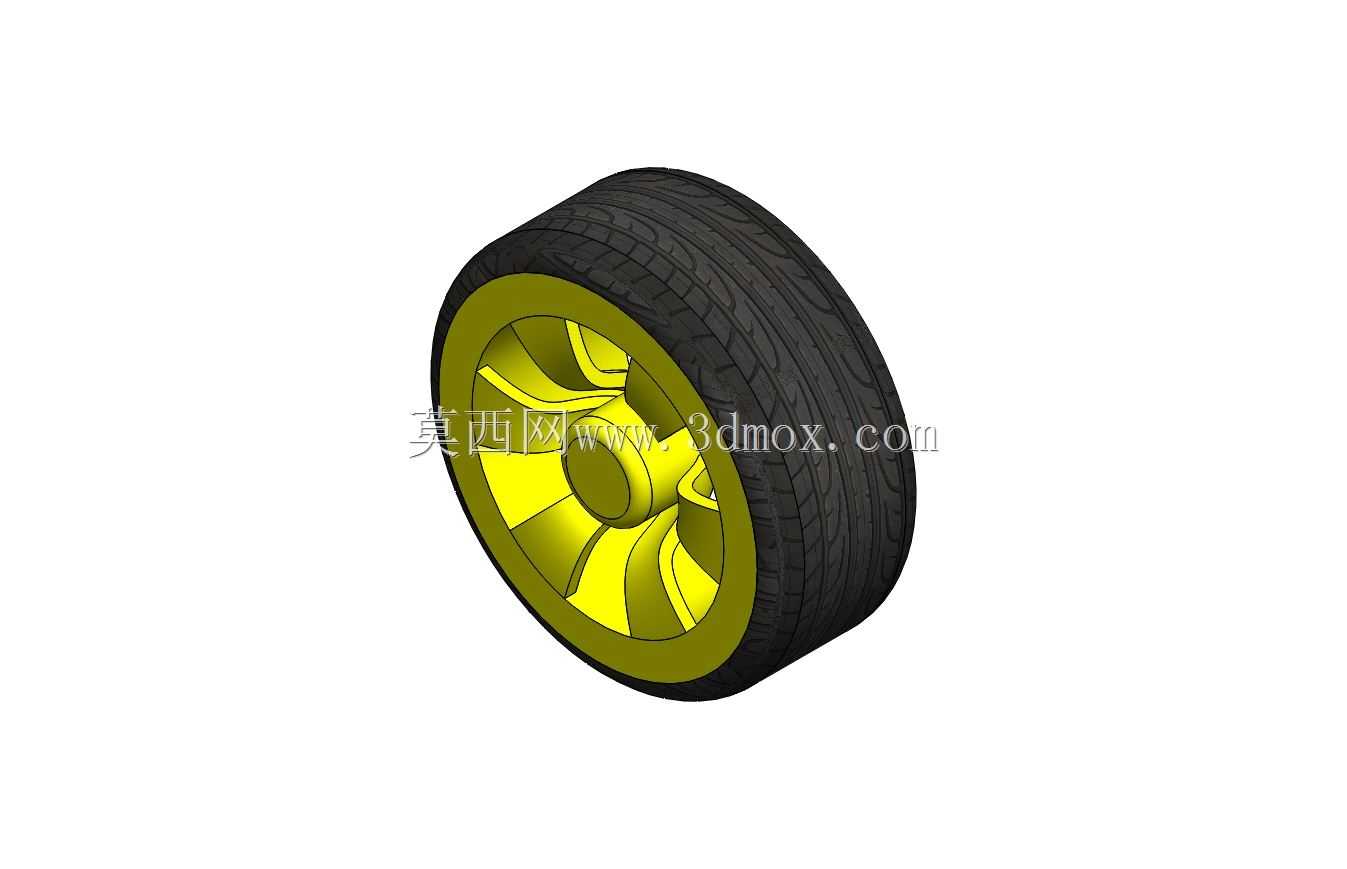

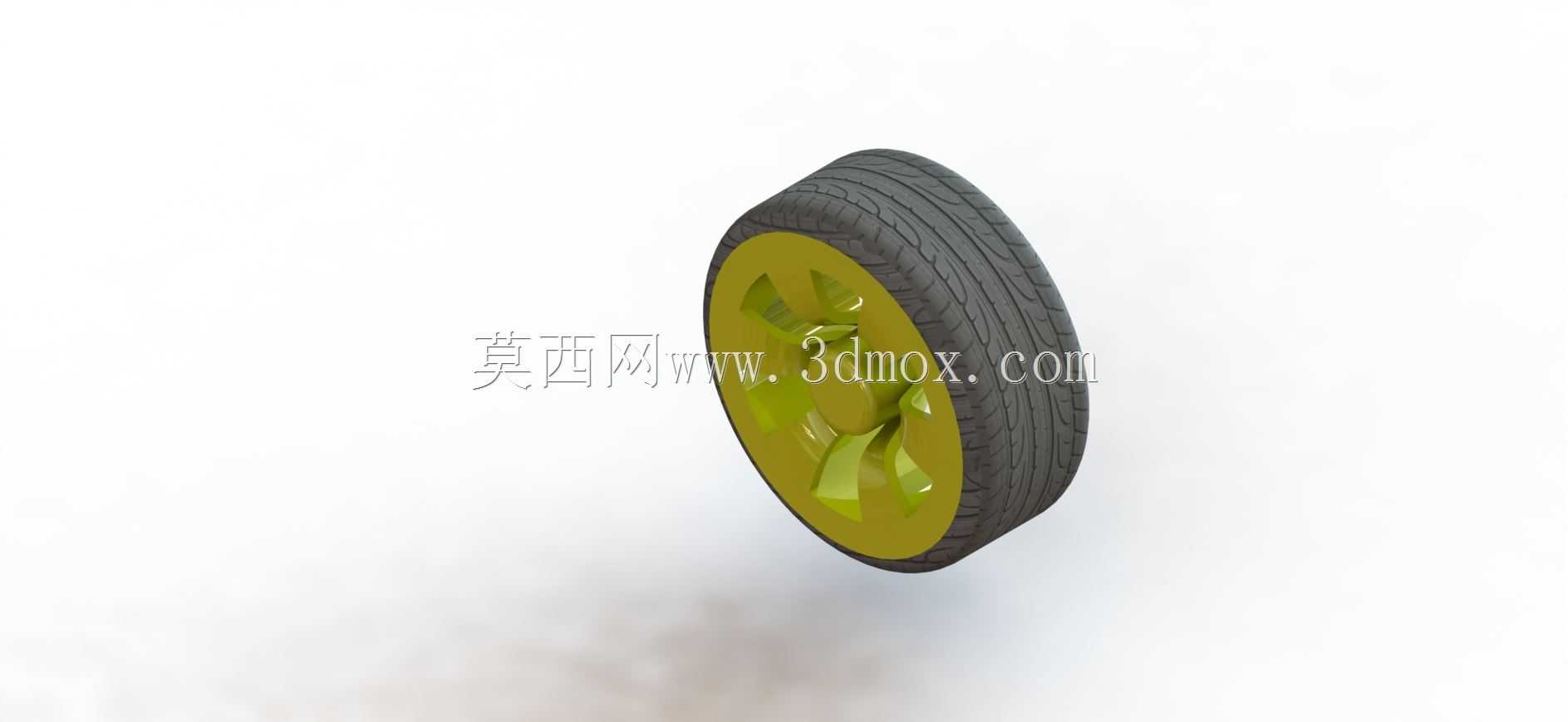

　　轮胎部分采用仿乘用车轮胎的胎面花纹设计，胎面分布有连续的纵向排水槽与横向防滑槽，这种花纹设计并非单纯的外观复刻，在实际使用中，纵向沟槽能在轮组经过略有潮湿的瓷砖、环氧地坪地面时，快速排开胎面与地面之间的水膜，避免出现水滑现象导致行走打滑，横向沟槽则能在轮组启动、制动时提供足够的纵向抓地力，减少起步空转、制动滑移的距离，提升行走控制的精度。轮胎材质适配方面，设计时预留了足够的胎圈厚度，可根据使用场景选择橡胶、硅胶或者软质PU材质进行加工或3D打印，不同材质的轮胎能适配不同的地面需求：橡胶材质耐磨性好，适合长时间在水泥地面运行；硅胶材质静音效果佳，适合需要低噪音运行的办公场景巡检机器人；软质PU材质抓地力强，适合需要频繁加减速、精准停靠的AGV平台。

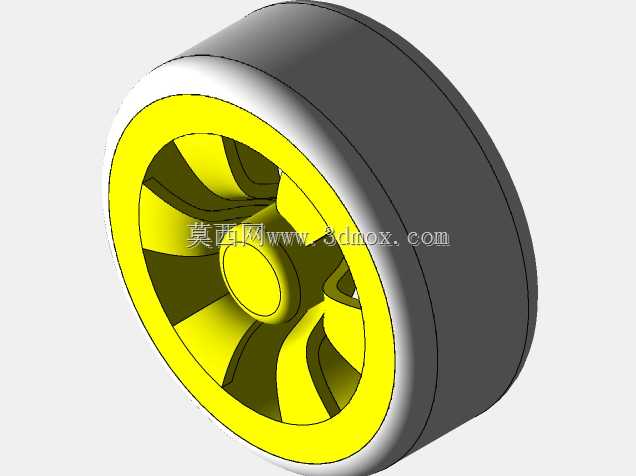

　　从装配逻辑来看，轮胎与轮毂采用过盈配合的安装方式，胎圈位置设计有与轮毂轮辋匹配的卡位凸缘，装配时将轮胎适当撑开后压入轮辋，凸缘会卡入轮辋的定位槽内，避免轮组高速转动或者急停时轮胎与轮毂发生相对滑移，不需要额外涂抹粘接剂，后期轮胎磨损后可直接撬下更换，维护成本更低。轮组的径向尺寸设计兼顾了越障能力与机身高度控制，轮径大小既能够轻松越过地面常见的5mm以内的线缆接缝、地毯毛边、地面微小凸起，又不会因为轮径过大导致整机重心过高，影响行走时的抗倾覆能力，轮辋宽度的设计也匹配小型机器人的负载需求，足够的接地面积能降低胎面的接地比压，避免在软质地面、地毯上行走时出现陷轮问题。

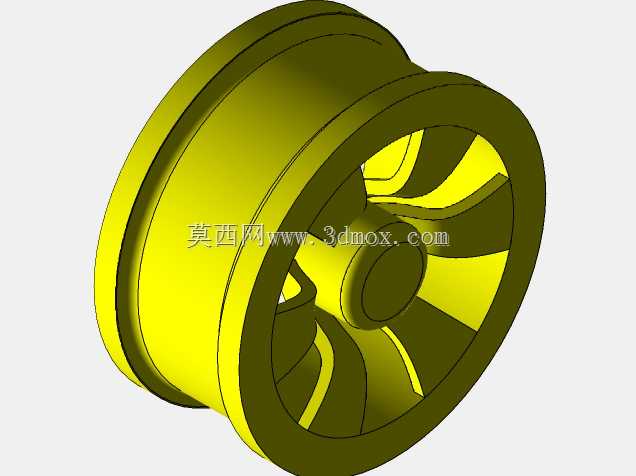

　　在结构细节处理上，轮毂的辐条与轮辋连接处做了圆弧过渡处理，没有尖锐的应力集中角，不管是采用3D打印制作原型件，还是采用注塑工艺批量生产，都能减少成型过程中的应力残留，提升部件的抗疲劳寿命，长期承受交变载荷也不容易出现辐条断裂的问题。轮胎的胎侧做了适当的厚度设计，既能够在轮组经过微小颠簸时提供一定的缓冲减震效果，减少地面冲击传递到机身，保护机身上搭载的传感器、控制板等精密电子元件，又不会因为胎侧过软导致轮组转向时出现过度形变，影响行走轨迹的精度。

　　对于做移动机器人结构设计的工程师来说，这套轮组结构可以直接作为行走轮的设计参考，根据自身整机的负载要求、电机参数、使用地面工况，调整轮毂的安装孔尺寸、轮径大小、轮胎材质硬度，不需要从零开始搭建轮组的基础结构，能缩短结构设计的周期，同时分体式的结构设计也方便后续做功能拓展，比如在轮毂内侧预留编码器码盘的安装位，就能直接升级为带行走里程反馈的主动轮，适配需要做闭环行走控制的机器人项目。
