弹簧式法兰连接安全阀三维结构设计

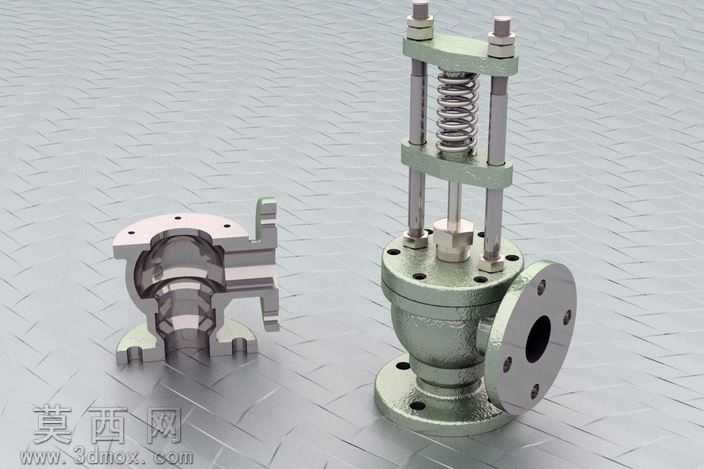

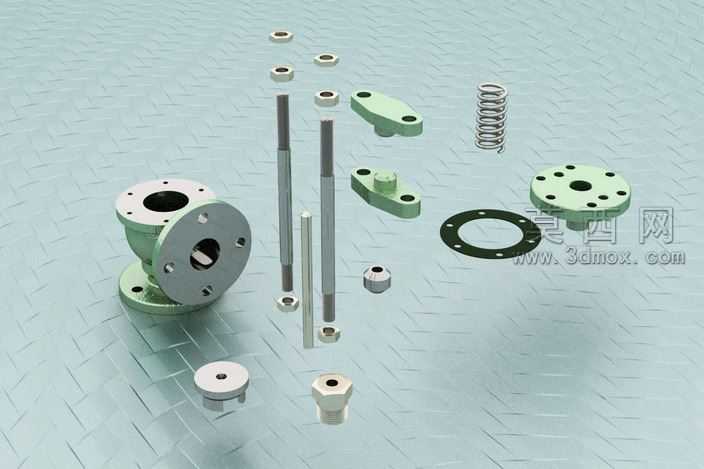

本作品为弹簧式法兰连接安全阀的三维建模设计成果，建模过程严格遵循阀门行业通用设计规范，完整还原了安全阀的全部核心结构与装配关系。建模阶段采用自底向上的装配设计思路，首先完成单个零件的精准建模：阀体部分采用铸钢件的结构特征设计，进、出口端均设置标准法兰盘，法兰盘上的螺栓孔位置、孔径严格匹配通用法兰连接尺寸标准，阀体内部流道做平滑过渡处理，符合流体输送的工况需求；阀瓣与阀座的密封面做了精细化结构设计，保证密封配合的精度要求；上部弹簧组件包含弹簧座、预紧调节螺栓、阀杆、导向支架等零件，弹簧的节距、丝径、自由长度均按照常规安全阀的压力等级参数设定，导向支架的立柱与上下压板的连接结构完整还原，可清晰展示弹簧预紧力的调节逻辑。材质与渲染阶段，针对不同零件的实际工业用材赋予对应材质：阀体、阀盖等承压铸件赋予哑光铸钢材质，还原铸铁铸钢件的粗糙金属质感与细微表面颗粒感；弹簧、阀杆、调节螺栓等运动与受力零件赋予抛光不锈钢材质，体现金属加工后的光洁质感；法兰密封面做了车削纹理的细节处理，提升模型的真实感。渲染场景采用工业常用的花纹钢板作为承载台面，搭配柔和的工业环境光，既清晰展示阀门整体的外部形态，也通过半剖展示的阀体零件，直观呈现阀门内部的流道走向与密封副配合结构。整个模型的装配约束完全按照实际阀门的装配关系设定，可清晰展示安全阀在超压工况下，阀瓣克服弹簧预紧力抬起泄压、压力回落时弹簧推动阀瓣复位密封的完整动作逻辑，模型结构无干涉、零件无缺失，既可以作为阀门设计的结构参考，也可用于工业产品展示、教学演示等场景，完整呈现了弹簧式安全阀从零件结构到整体装配的全部设计细节，还原了工业阀门的真实结构特征与设计逻辑。
