T型手柄法兰式角阀结构三维设计

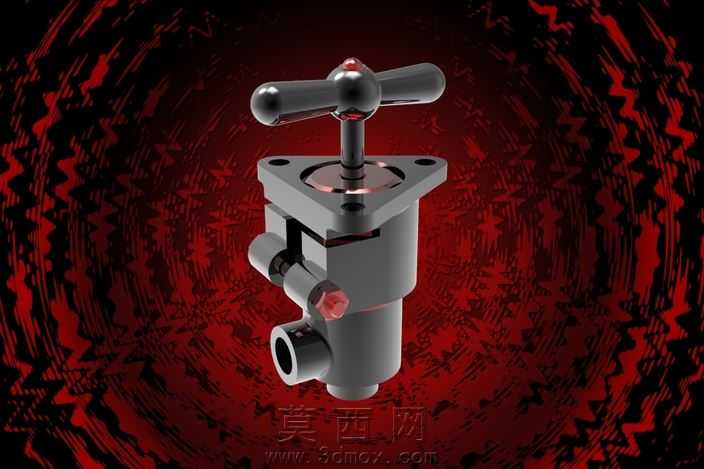

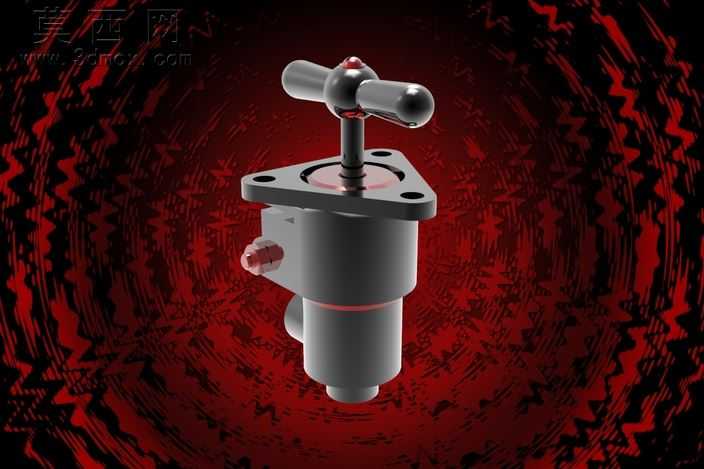

本作品为手动式角阀的三维参数化设计成果，建模阶段采用自顶向下的设计思路，先完成整体功能布局的骨架搭建，再依次拆分出阀体、阀杆、T型操作手柄、法兰安装座、密封组件、进出液接口等独立零部件，确保各部件间的装配公差符合机械设计规范，所有配合面均预留合理的装配间隙，避免实际生产装配中出现干涉问题。建模过程中对阀体的流道结构做了平滑过渡处理，减少流体流经阀体时的阻力损失，法兰安装座上的三个安装孔严格遵循通用管路法兰的安装尺寸标准，可直接适配同规格的工业管路连接需求。材质与渲染阶段，针对不同零部件的实际应用材质做了区分设置：阀体主体采用哑光金属灰的铸钢材质，表面添加细微的铸造纹理还原真实铸件质感；T型操作手柄采用抛光镀铬的亮面金属材质，突出操作件的耐磨光滑特性；密封部位采用半透明的红色工程塑料材质，清晰标识出密封组件的安装位置；背景选用带有放射状纹理的暗红色渐变背景，搭配定向打光方案，突出金属部件的明暗层次与结构轮廓，让整体渲染效果兼具工业质感与视觉表现力。结构设计上，该角阀采用直角式流道布局，流体从侧方接口进入、下方接口流出，通过旋转顶部T型手柄带动阀杆升降实现流道的通断控制，阀杆与阀体的配合部位设置了多级密封结构，可有效避免工作状态下的介质渗漏问题，整体结构紧凑，操作力矩适中，适合低压流体管路的通断控制场景。设计过程中对所有活动部件做了运动仿真验证，确认手柄旋转全程无卡滞、阀杆升降行程与流道开合度匹配合理，各零部件的结构均满足常规机加工的工艺要求，无无法加工的异形死角结构，可直接用于后续的工程图导出、生产加工参考或教学演示使用。
