单路5V直流继电器带载模块结构设计

　　在低压工控回路、学生电子实训装置、小型自动化测试治具的设计场景里，5V直流继电器模块是出现频率极高的弱电控制强电转换部件，很多刚接触结构设计的工程师容易忽略这类模块的安装边界细节，导致整机装配时出现干涉、接线空间不足、绝缘距离不够等问题。这款单路5V直流继电器模块的结构设计，完全围绕实际装机的使用需求展开，没有多余的装饰性结构，所有外形特征都服务于功能实现与装配便利性。

　　从核心功能来看，这款继电器模块承担的是低压控制信号与高压负载回路的电气隔离作用，控制端兼容常规5V TTL电平信号，可直接对接单片机IO口、PLC数字量输出模块的低电平触发信号，无需额外增设电平转换电路，负载端可承载常规小功率交流、直流负载的通断控制，常见应用在智能家居的灯光回路控制、小型实验台的电源通断、自动化设备的辅助触点扩展、玩具模型的动力切换等场景。设计时首先考虑的是核心电磁继电器本体的固定方式，继电器主体采用卡扣加定位柱的方式固定在PCB基板上，避免运输或使用过程中受震动导致引脚脱焊，继电器本体的塑壳采用阻燃PBT材质的结构特征建模，还原了实际产品的引脚排布、线圈接线端位置，确保三维模型导入整机装配时，接线端子的位置与实际器件完全匹配，不会出现布线时的位置偏差。

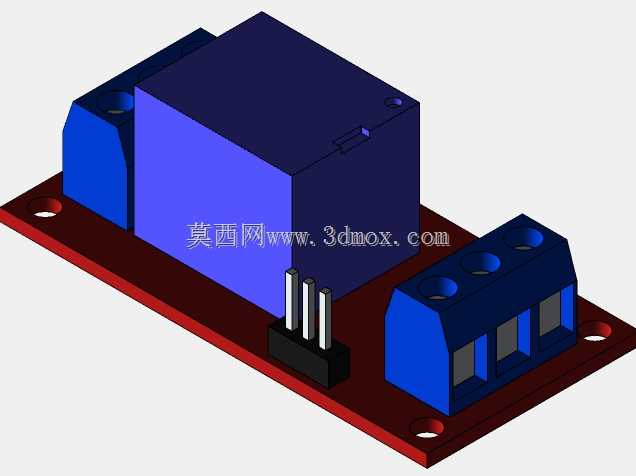

　　模块的PCB基板采用红色阻焊层的外观特征建模，基板四个角预留了标准的沉头安装孔，安装孔的位置避开了板上的走线区域与元器件焊盘，安装孔的孔径适配M3规格的螺丝，可直接固定在设备的塑料安装柱、铝型材安装槽或者亚克力安装板上，安装孔的中心距经过严格校核，与市面上主流的同规格继电器模块安装尺寸完全兼容，方便设计人员直接替换原有方案里的同类型器件，无需重新调整安装孔位。基板上的高低压接线端采用分离式布局，控制端的3Pin排针布置在靠近继电器线圈的一侧，排针间距为标准2.54mm，可直接对接杜邦线，排针的高度做了准确还原，避免装配时排针过高与上层外壳干涉；负载端的蓝色接线端子采用螺丝压接式结构，端子的接线口朝向模块外侧，接线操作时无需倾斜螺丝刀，每个接线端子之间设置了隔离筋，防止接线时铜丝外露导致相邻端子短路，端子的额定电流参数与继电器触点的额定载流量匹配，不会出现端子载流能力不足的瓶颈。

　　设计过程中特意还原了模块上的状态指示结构，继电器线圈通电时对应的指示灯位置做了透光特征建模，方便结构设计时预留指示灯的观察窗口，不需要额外在整机外壳上重新开孔对位。模块的整体外形轮廓做了倒角处理，边缘没有尖锐的直角，避免装配时划伤操作人员的手部，同时也减少了PCB基板边缘的应力集中，降低受外力冲击时基板开裂的风险。继电器本体与接线端子之间预留了足够的电气间隙，满足低压电器的绝缘安全要求，建模时准确还原了触点部分的塑壳隔离结构，能直观看到触点腔的位置，方便设计人员评估灭弧所需的空间，避免在触点附近布置不耐高温的塑料部件。

　　在安装边界的校核上，这款模型准确还原了所有元器件的最高突出高度，继电器本体是整个模块的最高部件，排针、接线端子的高度都低于继电器本体的顶面，因此在整机布置时，只要在继电器本体上方预留足够的散热与绝缘空间，就不会出现其他元器件与上层结构干涉的问题。模块底部的元器件高度也做了准确建模，PCB背面没有突出高度超过1mm的元件，因此安装时可以直接贴装在平整的安装面上，不需要额外预留底部避让空间，能有效压缩整机的内部安装空间。对于需要做三防涂覆的应用场景，模型上也准确还原了需要避让的接线端子、排针位置，方便设计人员在出加工图纸时标注涂覆避让区域，避免三防漆进入接线端子导致接触不良。

　　很多设计人员在选型这类继电器模块时，往往只关注线圈电压与触点电流参数，忽略了实际的安装尺寸与接线方向，导致打样后才发现接线空间不足、安装孔位对不上，需要重新修改PCB或者结构件，拉长整个项目的研发周期。这款三维模型完全按照实物的实际尺寸建模，所有配合尺寸都经过实际测量验证，导入装配环境后可以直接用来做干涉检查、安装空间评估、接线路径规划，能有效减少设计阶段的错误率。在做布线设计时，可以直接根据模型上的接线端子位置确定线束的长度与走向，提前预留好线束的弯曲半径，避免装配时出现线束长度不够、弯折过度导致线芯断裂的问题。对于需要做外壳设计的场景，还可以直接根据模块的外形轮廓提取外壳的内腔尺寸，预留合适的装配公差，确保模块能顺利装入外壳内部，同时不会出现晃动的情况。
