单相交流固态继电器三维结构设计

　　在自动化产线的电控柜排布、温控加热回路、小型电机通断控制以及包装机械、注塑辅机的配电单元里，单相固态继电器早已替代传统电磁继电器承担高频启停任务。这款40A级交流输出型固态继电器的三维结构，完整还原了现场选型与柜内布局时最需要核对的壳体轮廓、接线端位置和安装边界，做电气装配设计时不用再靠样本截图反复比对干涉。

　　从实际用途看，这类器件用直流或低压交流控制信号驱动内部双向可控硅，输出侧可直接通断24至480伏交流负载，最常见的场景是配合温控仪驱动加热管、在分拣线上控制电磁阀线圈、给照明回路做无触点切换。和带机械触点的继电器相比，它没有吸合弹跳、触点烧蚀和动作噪音，每分钟动作数十次也不会出现机械疲劳，对需要频繁通断的工位尤其适配。

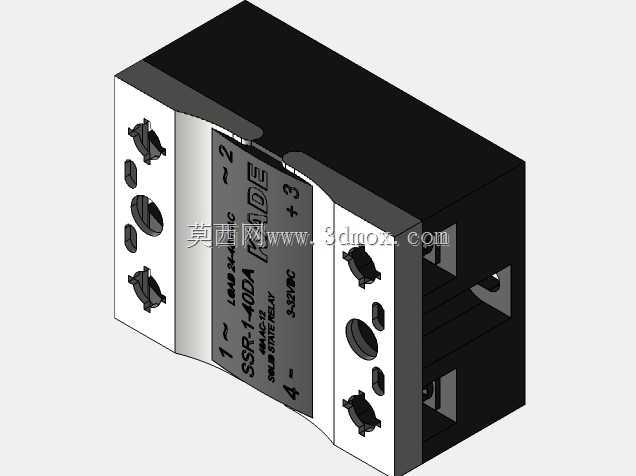

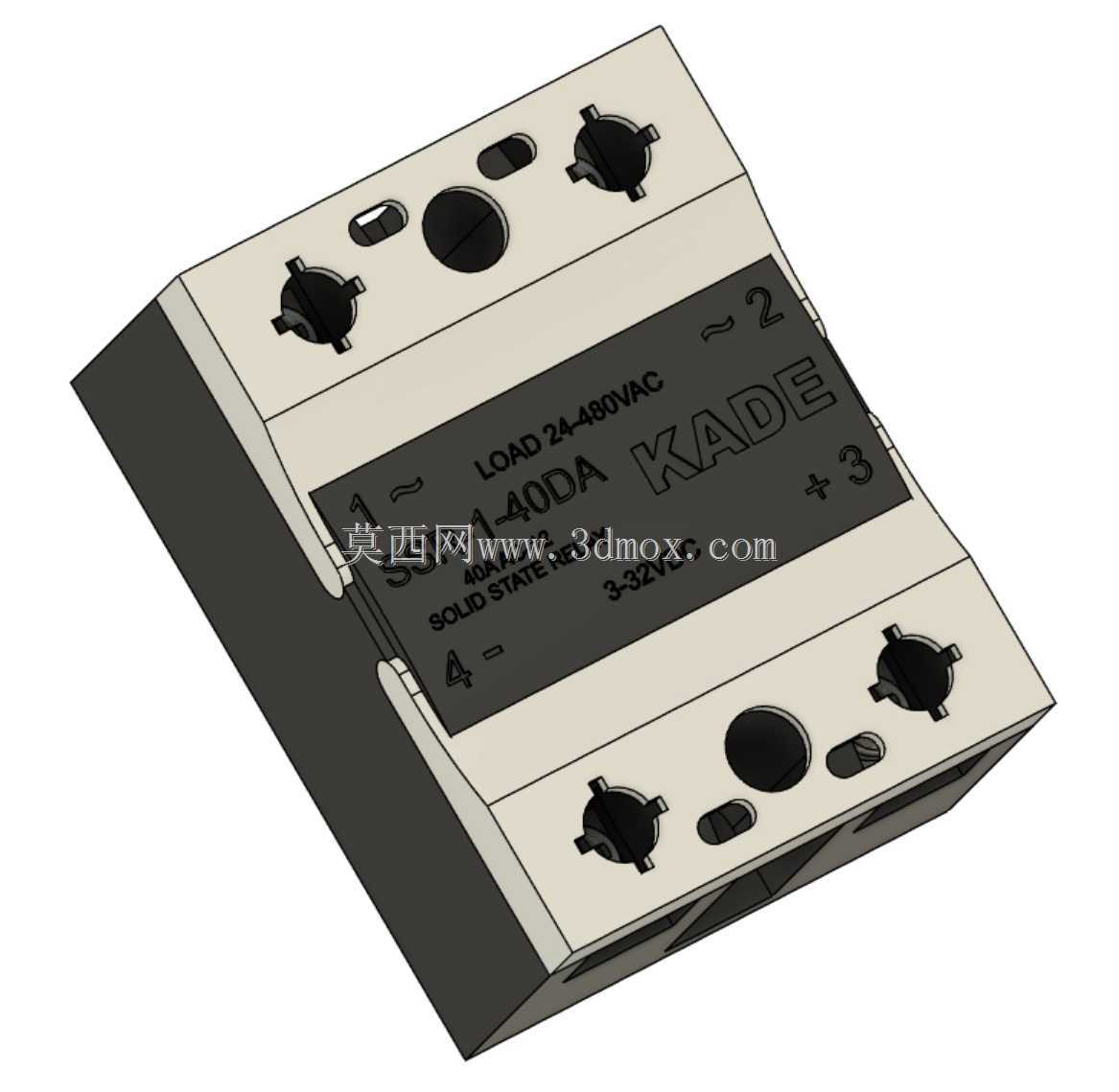

　　结构设计上，外壳采用上下扣合的阻燃工程塑料本体加底部金属散热基板的组合。正面面板预留四个主接线孔位，分别对应负载侧两个端子与输入控制侧两个端子，孔位旁模印清晰的回路编号与极性标识，接线时工人顺着编号压线即可，能降低柜内接线错相概率。面板中部下沉区域印刷负载电压范围、额定电流参数与品牌标识，顶面还布置了状态指示与小规格辅助孔位，三维建模时把这些字符、凹槽和卡扣缝隙都按实物比例还原，导入整机装配后渲染出的效果图和实物观感一致。

　　安装边界是这类元件建模时最容易被忽略的部分。底部金属基板比塑料壳体略宽，两侧伸出的翻边开出固定沉孔，既可以用螺钉直接锁在电控柜安装板上，也能贴合到铝制散热导轨或独立散热器表面——额定40安的负载长期导通会产生可观热耗，现场安装必须在基板与散热器之间涂覆导热硅脂，建模时预留出散热器厚度方向的空间，才能避免后期装配时器件和线槽、相邻断路器发生顶碰。接线端子的螺钉沉孔深度、压线框开口大小也在模型里如实体现，选型核对线径时，可直接参照端子空间判断多股软线加冷压端子后的弯曲余量。

　　设计思路层面，整个壳体走紧凑型长方体路线，边角做小圆弧过渡，塑料外壳的卡扣沿侧边均匀分布，既保证上下盖扣合强度，也方便产线维修时撬开更换内部灌封组件。三维模型把壳体侧面的散热间隙、底部基板的凸台高度都做了实体表达，做热仿真简化几何时，可以直接抽取基板底面作为热传导面，不用再二次测量重建。

　　对设备设计人员来说，把该模型放进电控柜总成后，能同步核对前方走线槽的折弯半径、端子排之间的手指安全距离，以及柜门关闭后面板指示灯的可视角度；对结构工程师而言，实体化的接线柱、安装孔和壳体拔模斜度，也为定制安装支座、开孔面板提供了准确的几何参照，省去样机阶段反复测绘的工序。
