带Carlo Gavazzi继电器的散热集成动力装置

　　这套集成化动力装置核心搭载Carlo Gavazzi系列固态继电器，配套一体化铝挤型散热基座，主要面向工业自动化产线的小功率负载通断控制场景，常见于包装机械、输送设备、小型专机的电气控制柜内，负责对加热模块、小型电机、电磁阀这类需要频繁通断的负载做无触点开关控制，相比传统电磁继电器，固态继电器没有机械触点磨损问题，配合适配的散热结构能在长期高频动作场景下保持稳定工作状态。

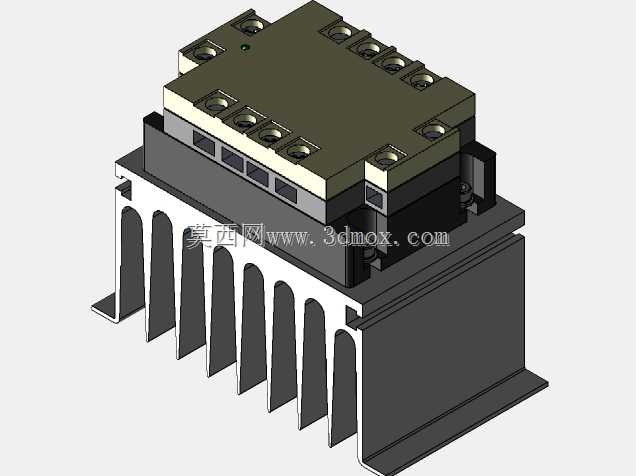

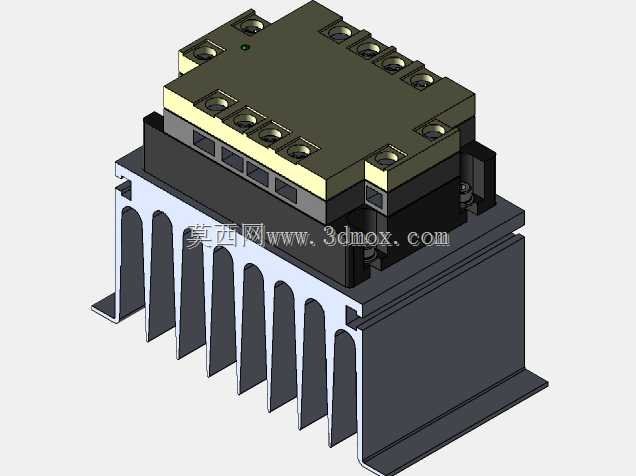

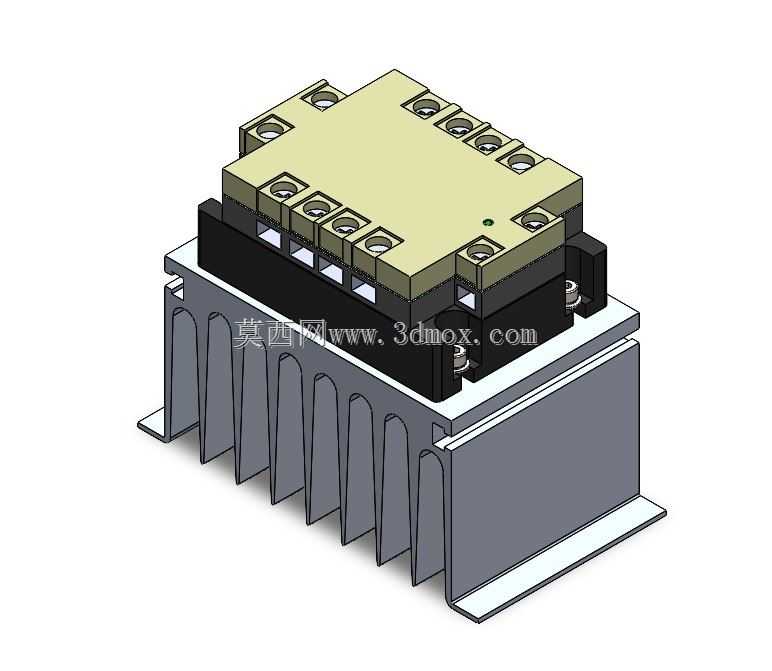

　　从结构设计逻辑来看，整套装置采用分层堆叠的布局思路，最下层是带安装法兰的铝挤散热器，鳍片方向沿装置长度方向排布，预留的安装法兰边开有两个长圆形安装孔，适配M4或者M5规格的安装螺丝，安装时可以根据柜内安装梁的孔位做小范围的位置调整，不需要额外做转接板加工。散热器的基座平面做了铣平处理，表面粗糙度控制在Ra1.6以内，保证和上层继电器模块的底面充分贴合，安装时只需要在接触面均匀涂覆一层薄的导热硅脂，就能把继电器工作时产生的热量快速传导到鳍片区域，依靠柜内自然对流或者风扇强制风冷带走热量，避免继电器结温过高导致的载流能力下降或者器件损坏。

　　中间层是多组固态继电器的集成模组，采用并排共装的布局，单组继电器对应一路负载控制，模组的输入控制端和输出负载端都采用螺丝压接的接线端子，端子排布在模组的上表面两侧，每个接线位都预留了足够的扳手操作空间，接线时不需要额外倾斜工具就能完成螺丝锁紧，现场布线的效率更高。模组的上下层之间采用绝缘隔热衬垫做隔离，既保证继电器模组和散热基座之间的电气绝缘强度，也避免不同回路之间的爬电距离不足带来的安全隐患，绝缘衬垫的耐温等级达到120℃以上，能满足长期满负载工作的温度要求。

　　上层的接线端子排做了统一的防护处理，端子之间设置了绝缘隔栏，防止接线过程中多股铜线丝外露导致的相邻端子短路问题，每个端子旁都预留了标识位，现场接线时可以直接粘贴回路编号标签，后期维护排查故障时不需要反复核对图纸。整套装置的整体外形宽度控制在110mm以内，高度不超过80mm，长度方向尺寸约150mm，属于紧凑型的集成控制模组，在电气柜内安装时占用的导轨或者安装板空间很小，适合在紧凑型控制柜、分布式IO控制箱内使用，不需要单独预留继电器安装位和散热空间，能大幅缩减电气柜的整体设计尺寸。

　　实际选型应用时，需要根据每一路的负载额定电流匹配对应的继电器型号，这套集成结构支持最多8路继电器同时安装，单路最大持续载流能力可以达到25A，在自然风冷条件下，环境温度40℃时不需要降额使用，如果安装在密闭柜内或者环境温度更高的场景，只需要在散热器鳍片侧加装小型轴流风扇，就能进一步提升载流能力。安装边界方面，装置安装后需要在鳍片的通风方向预留至少20mm的通风间隙，避免鳍片被其他元器件或者线槽遮挡，影响对流散热效果；接线端的上方需要预留至少30mm的走线空间，方便电缆弯曲和接线操作，不会和柜内其他布线产生干涉。

　　从结构建模的细节来看，散热器的鳍片厚度、鳍片间距都按照实际铝挤工艺的参数做了还原，鳍片根部做了R0.5的圆角过渡，避免铝挤生产时出现应力开裂问题；继电器模组的外壳卡扣、定位柱结构都和实物一致，装配时可以直接通过定位柱把继电器模组固定在散热器上，不需要额外做复杂的定位调整，装配公差控制在0.2mm以内，保证批量生产时的装配一致性。接线端子的螺丝孔深度、压接范围都按照实际端子参数建模，模拟接线时可以直接匹配对应线径的电缆模型，做整个电气柜的布线干涉检查时，能准确预判电缆的弯曲半径和走线空间是否满足要求，减少后期现场安装时出现的装配干涉问题。

　　这类集成式继电器动力装置相比传统的分立元件安装方式，把继电器、散热结构、接线端子整合为一个整体模块，不需要电气装配人员逐个安装继电器、逐个涂抹导热硅脂、单独制作散热安装板，能大幅缩短电气柜的装配工时，同时也避免了人工安装时出现的导热硅脂涂抹不均、继电器安装压力不一致导致的散热效果差异问题，提升整套电气控制系统的可靠性。在做设备三维布局设计时，直接调用这个集成模型就能完成安装空间的预留、安装孔位的匹配，不需要单独绘制每个分立元件再做装配，能有效缩短结构设计的周期，也方便后续做BOM清单的统计，直接对应整套集成模组的采购型号，减少物料编码的数量。
