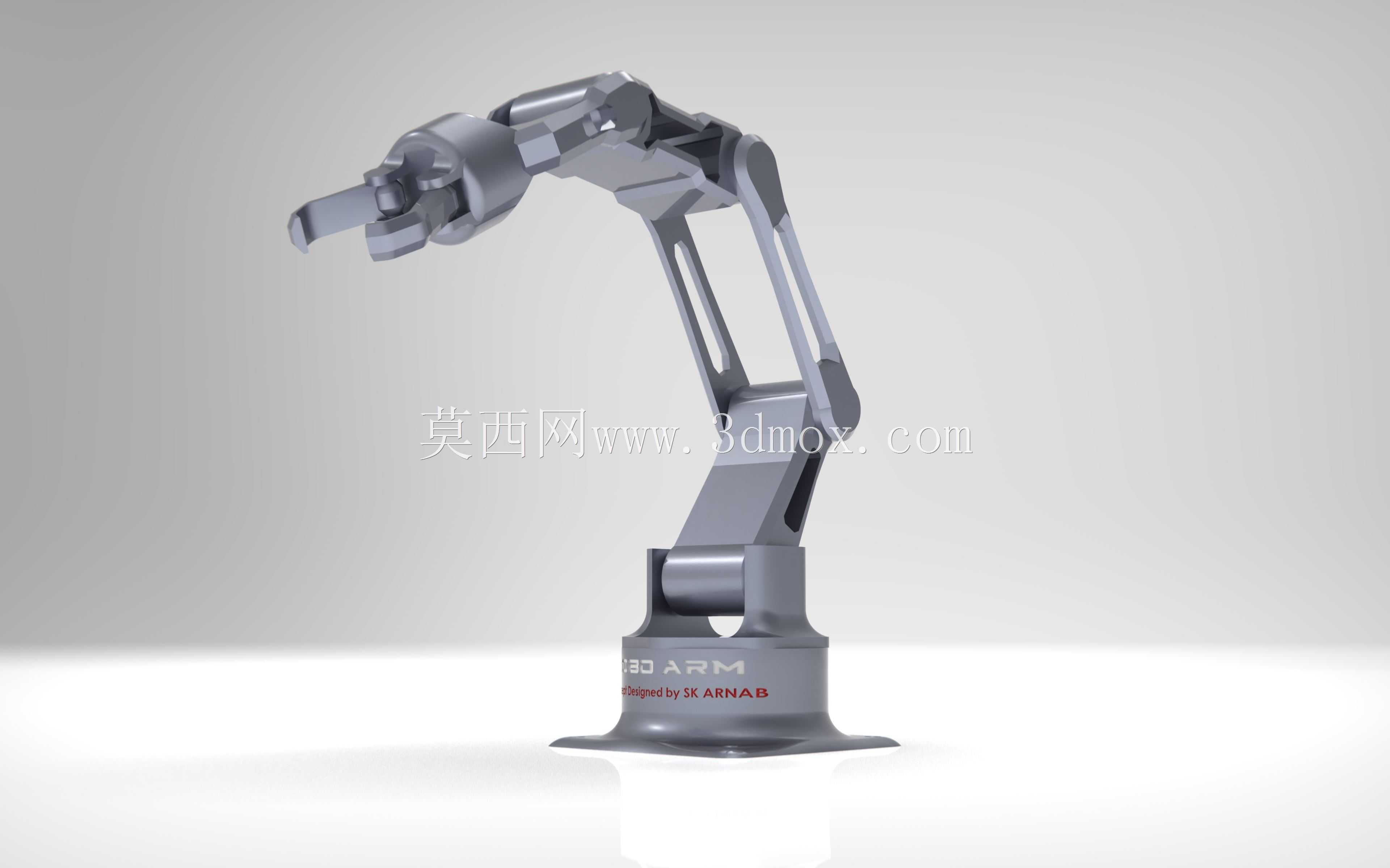

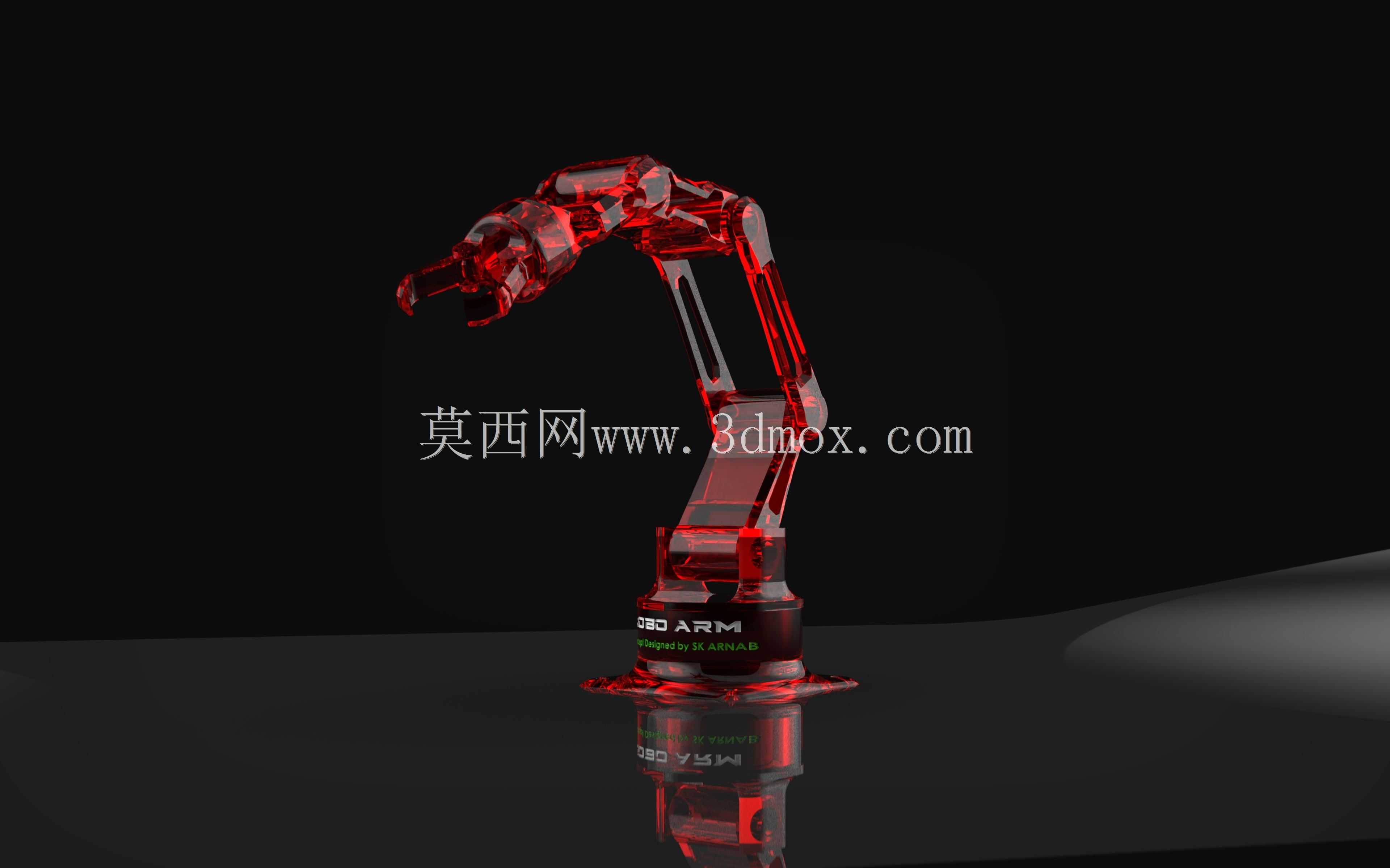

多关节工业机械臂概念结构设计方案

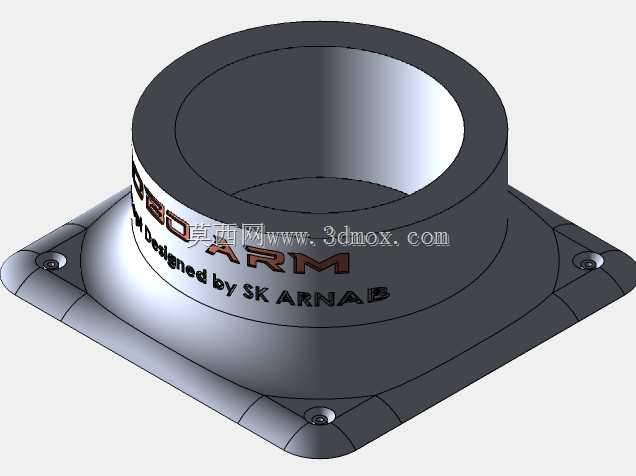

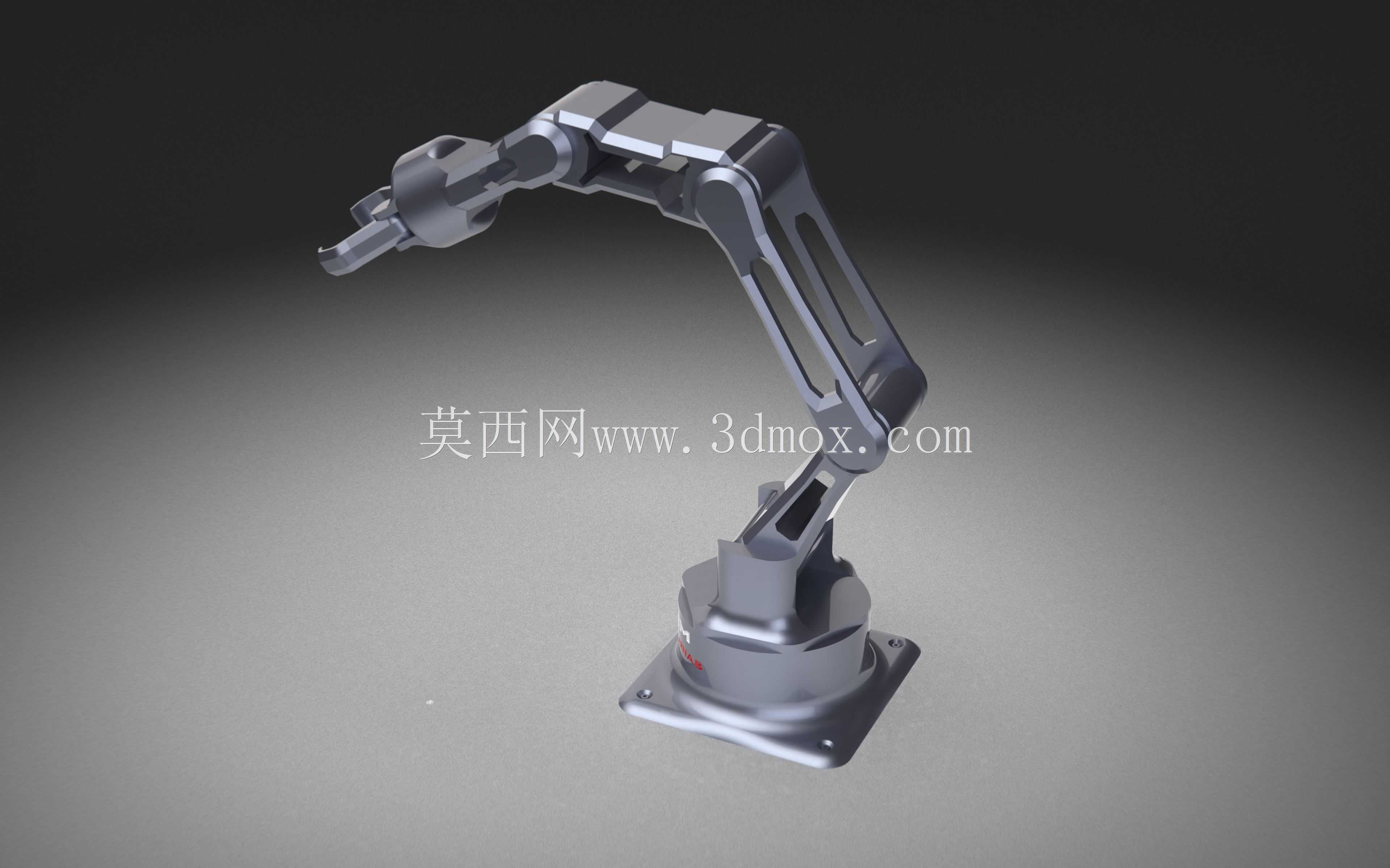

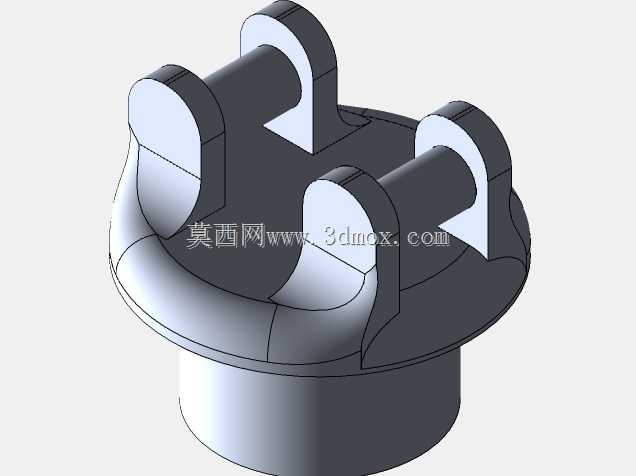

　　这款多关节机械臂的结构设计，核心瞄准离散制造场景里的中轻负载作业需求，覆盖3C电子零部件上下料、小型五金件码垛、实验室样本转运、教学实训台操作等多个细分场景，区别于重载铸造、汽车焊装线的大吨位机械臂，它的作业半径控制在800mm区间内，末端额定负载设定为5kg，刚好适配多数中小制造单元的单工位作业需求，不会出现负载冗余带来的成本浪费，也不会因负载不足无法覆盖常规作业。从安装边界来看，底座采用方形法兰安装结构，安装孔位按照120mm120mm的矩形分布设计，可直接固定在标准铝型材工作台、线边钢结构支架或者移动AGV搭载平台上，底座整体高度控制在180mm，安装时不需要对原有工位地面做额外的预埋件处理，只要保证安装平面平面度误差不超过0.2mm/m，就能满足整机运行的刚性要求，不会出现高速运动时的基座晃动问题。

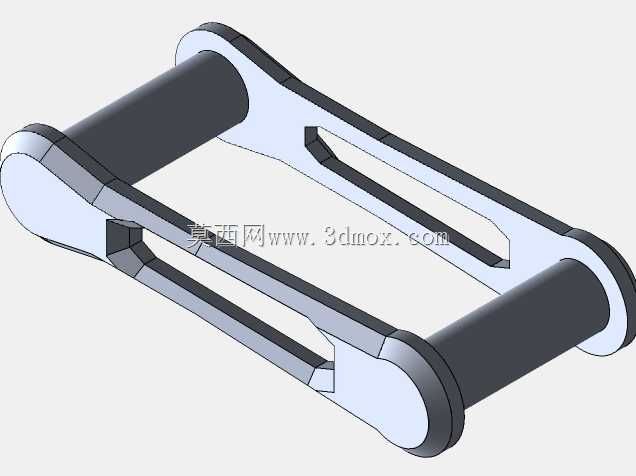

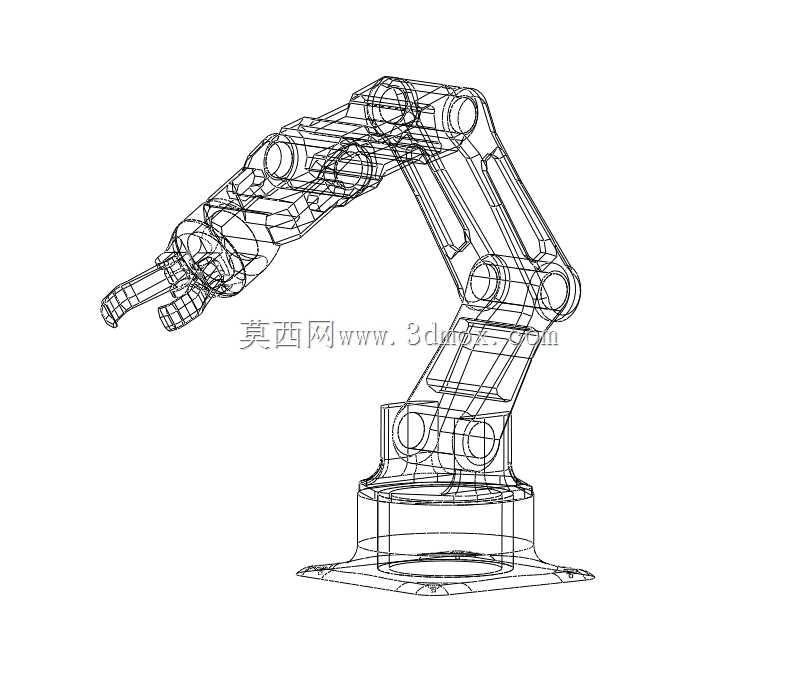

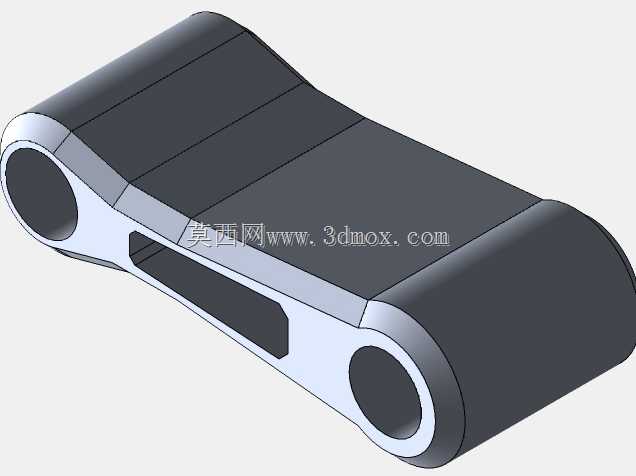

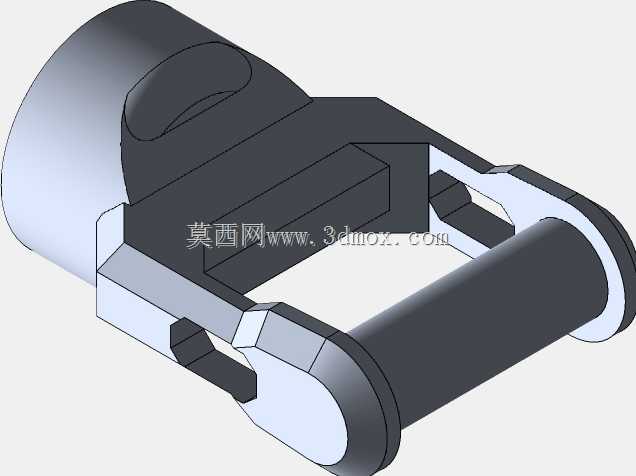

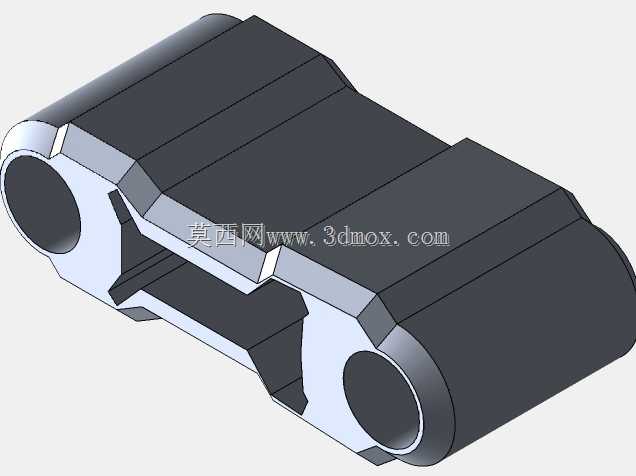

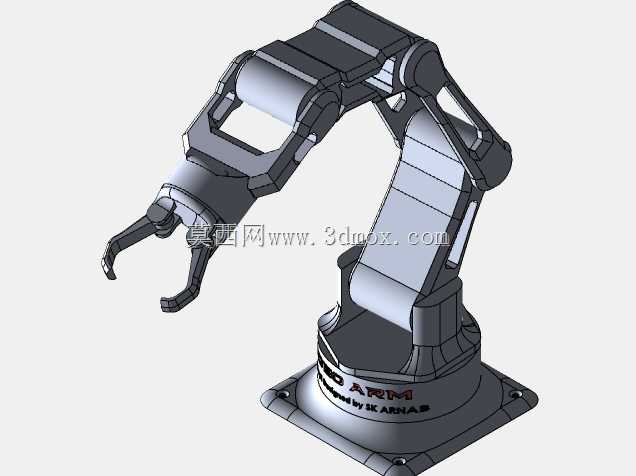

　　结构设计上采用了六自由度串联关节布局，从基座往上依次是腰转关节、大臂俯仰关节、小臂俯仰关节、腕部旋转、腕部俯仰、末端回转关节，每个关节的传动结构都做了模块化拆分，腰转关节采用交叉滚子轴承承载径向与倾覆力矩，配合谐波减速器传递动力，能保证±0.02mm的重复定位精度；大臂和小臂的臂体采用箱型薄壁结构设计，在保证结构刚性的前提下尽可能降低臂体自重，减少关节电机的负载惯量，臂体内部预留了走线槽空间，所有动力线缆、信号线缆都可以从臂体内部穿过，避免外部走线在运动过程中出现剐蹭、缠绕的问题，也能减少车间粉尘、切削液对线缆的腐蚀。腕部三个关节做了紧凑化设计，整体腕部直径控制在85mm，能伸入狭窄的工装夹具内部完成作业，比如机床内部的工件取放、狭小空间内的螺丝锁付等场景，不会因为腕部体积过大出现干涉。

　　功能特性层面，这款机械臂的关节驱动预留了伺服电机的安装接口，每个关节都设计了编码器安装位，可支持全闭环位置控制，末端法兰按照标准ISO 9409-1-40-4-M6的接口尺寸设计，可快速适配夹爪、真空吸盘、焊枪、点胶头等多种末端执行器，不需要额外做转接法兰的定制。设计过程中特意做了运动干涉校验，在全行程运动范围内，大臂与小臂、腕部与臂体之间都预留了至少10mm的安全间隙，即使在极限姿态下也不会出现结构碰撞，同时每个关节都设计了硬限位块与软限位触发点，双重限位保证设备运行时不会超程损坏。针对不同场景的适配性，臂体的表面安装孔位做了通用化设计，可根据需求加装视觉相机支架、管线包固定座、防撞传感器等附件，不需要在臂体上二次打孔破坏结构强度。

　　从实际应用的角度看，这款机械臂的结构参数刚好匹配中小制造企业的线边自动化改造需求，不需要占用过大的车间空间，单工位部署时只需要预留1000mm1000mm的作业区域，就能覆盖半径800mm范围内的所有作业点，相比同负载级别的传统机械臂，它的臂体线条做了流线型处理，没有突出的螺栓头、管线接头等结构，在洁净车间场景使用时不容易积尘，也方便日常的清洁维护。底座内部预留了驱动器、控制板的安装空间，可将控制元件集成在基座内部，减少外部电控柜的占用空间，进一步降低部署时的场地要求。设计时还考虑了维护便利性，每个关节的端盖都采用快拆螺丝固定，需要更换减速器、密封件的时候，不需要将整臂完全拆解，只需要拆开对应关节的端盖就能完成维护作业，能大幅降低后期的运维时间成本。
