阶梯式行星斜齿轮传动集成组件

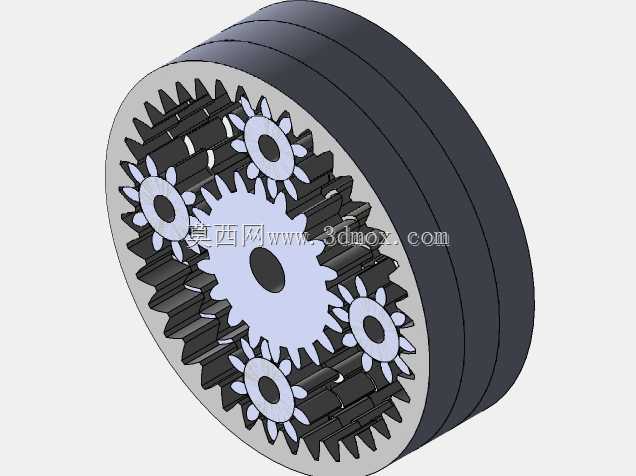

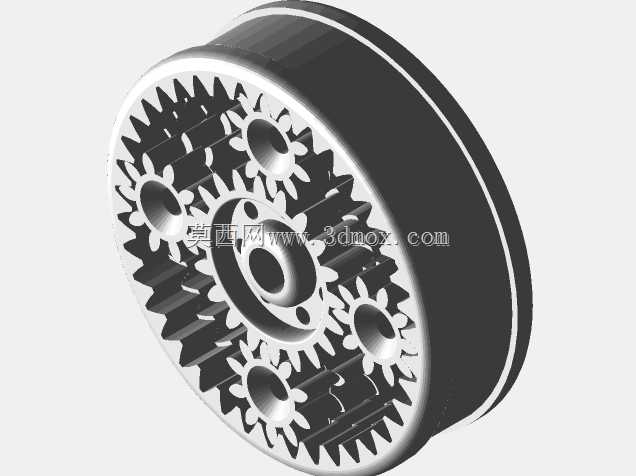

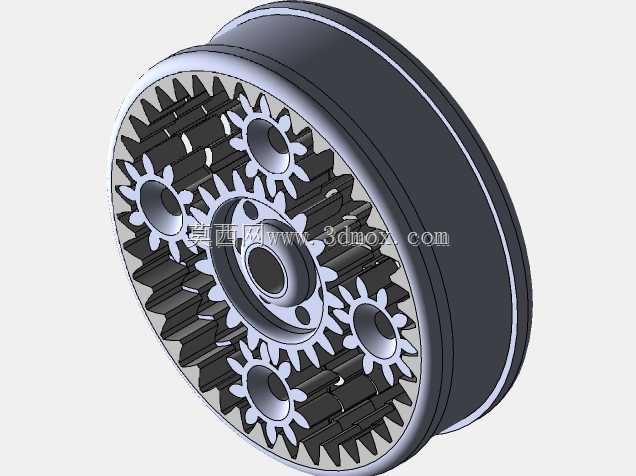

　　这套阶梯斜齿轮集成结构，核心适配中小功率减速传动场景，常见于轻工自动化输送线、小型伺服执行机构、桌面级精密传动模组这类对安装空间有严格限制的设备端。区别于常规平行轴直齿轮组，这套结构把行星减速层级和阶梯斜齿做了集成设计，内齿圈直接作为输出端的连接基座，省去了额外的转接法兰结构，能在相同减速比要求下把轴向安装尺寸压缩近三成，很适合安装边界局促、对传动回差有要求的工位。

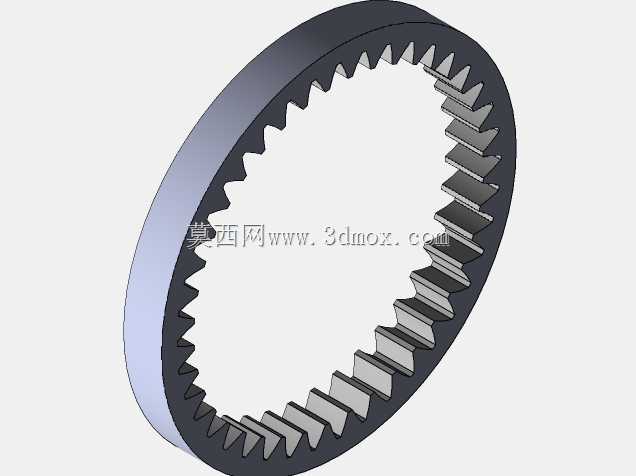

　　从实际传动特性来看，斜齿的啮合重叠系数比直齿高20%以上，运转过程中轮齿是逐步进入啮合再逐步退出，不会出现直齿传动那种整齿突然撞击的情况，传动噪音能控制在更低水平，同时啮合过程的载荷分布更均匀，单齿承受的峰值载荷更小，同等模数下能传递的扭矩比直齿行星结构高15%左右。阶梯式的齿圈设计，一方面是在输入端做了轴孔的适配台阶，能直接和标准伺服电机的输出轴定位配合，不需要额外加工轴套；另一方面输出端的外圆台阶做了安装止口，能直接嵌入设备的安装墙板，止口的配合公差选H7/h6的间隙配合，既保证安装时的同轴度，又不会出现装配卡滞的问题。

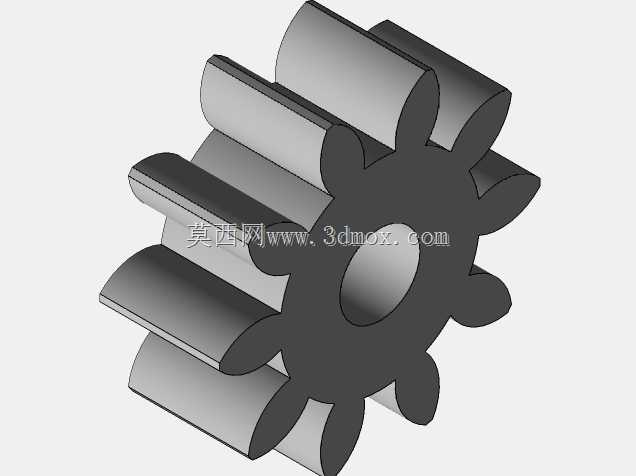

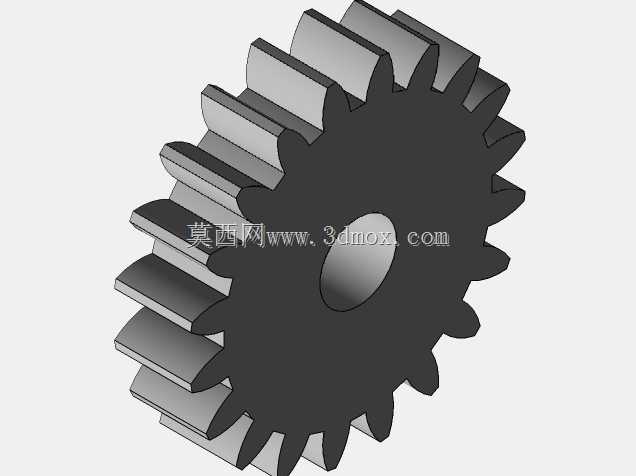

　　设计过程中优先考虑了3D打印的工艺适配性，轮齿的齿向修形量专门针对熔融沉积成型的工艺误差做了补偿，偏置齿的设计让打印过程中不需要额外添加支撑结构，齿面的成型精度能满足小载荷传动的使用要求，打印完成后只需要简单去除支撑毛刺就能直接装配使用，不需要二次机加工。公差匹配上，行星轮和行星轴的配合间隙控制在0.02-0.04mm，既保证行星轮能灵活转动，又不会因为间隙过大造成传动回差超差；太阳轮和输入轴的连接采用D型轴孔配合，能有效传递扭矩避免打滑，同时装配时不需要额外做键连接，简化了装配工序。

　　实际使用场景中，这套结构不需要额外添加润滑管路，采用脂润滑就能满足长期运转要求，内齿圈的端面预留了密封槽，可以加装薄型密封圈防止润滑脂泄漏，同时阻挡外界粉尘进入啮合区域，适合在有少量粉尘的车间环境下长期运行。安装时需要注意，输入端的电机轴插入深度不能超过太阳轮的轴孔深度，避免顶死造成行星轮卡滞；输出端连接负载时，螺栓的锁紧力矩要均匀，避免齿圈受偏载造成轮齿偏磨。整个组件的径向尺寸控制在常规同功率行星减速器的80%左右，轴向尺寸更短，能直接替换部分平行轴减速组，不需要改动设备的原有安装位，改造成本很低。轮齿的螺旋角选15度，兼顾了轴向力和传动平稳性的平衡，配套的轴承选用深沟球轴承就能承受运转过程产生的轴向分力，不需要额外加装推力轴承，进一步压缩了整体结构的占用空间。
