小型工程课程火箭结构设计

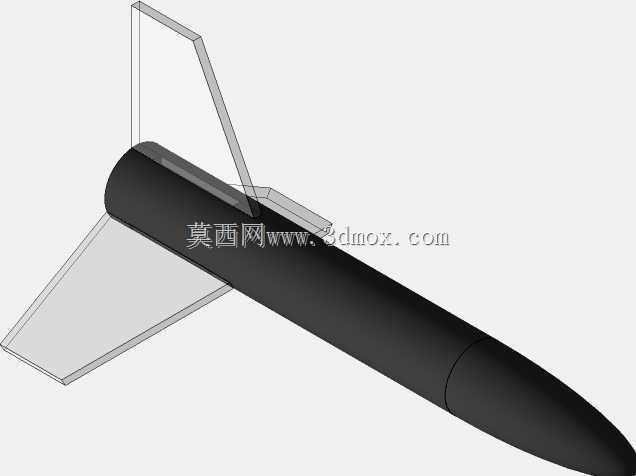

　　该火箭结构以工程课程中的小型飞行器设计任务为背景，围绕箭体、头部整流罩、尾翼和动力安装空间进行完整三维表达，适合用于航空航天基础结构认知、课程方案演示、外形比例校核以及小型推进器布置讨论。模型整体采用细长旋成体布局，前段为收敛的椭圆形鼻锥，中段为圆柱形主承力舱，后段布置多片稳定翼面，形成兼顾低阻外形、飞行稳定性和制作可行性的方案。

　　从实际用途看，这类小型火箭并不追求复杂系统集成，而是重点体现飞行器从概念外形到结构分区的基本工程逻辑。鼻锥承担来流引导作用，通过平滑曲线降低头部压差阻力；圆柱段提供内部装载边界，可用于容纳推进组件、配重、控制元件或试验载荷；尾翼则在飞行过程中提供稳定力矩，使箭体在扰动下保持姿态趋势。对于教学场景，该结构能够帮助设计者理解质心、压心、翼面面积、箭体长细比之间的关系，也能作为后续气动估算和制作装配的基础模型。

　　外形设计上，头部没有采用简单尖锥，而是使用方程驱动的椭圆形轮廓。这种处理方式使鼻锥曲率连续过渡，前端钝缓、后部与圆柱段衔接自然，避免了折线连接造成的局部突变。圆柱主体直径保持一致，有利于内部器件沿轴线布置，也便于在实物制作时选用管材或通过机加工、3D打印获得统一截面。尾翼部分包含侧向垂直稳定面和下部翼面，翼片从箭体后部向外展开，根部与圆柱表面贴合，外缘轮廓简洁，既保证足够的稳定面积，也控制了翼片厚度和装配难度。

　　结构分区方面，模型可按鼻锥、主箭体、尾翼和动力段进行拆分理解。鼻锥与主箭体之间通过同轴边界衔接，若进入详细设计，可在该位置设置台阶配合面、粘接止口或螺纹连接区。主箭体作为主要空间载体，其内部直径决定了发动机、电池、回收装置或配重块的最大安装尺寸；外壁厚度则需要结合材料密度、弯曲刚度和质量目标共同确定。尾翼根部应避免仅以线接触方式连接，实际加工时宜增加粘接面、卡槽或翼根圆角，以降低发射和飞行过程中翼根受载开裂的风险。

　　安装边界主要集中在箭体后部和轴线区域。动力组件沿圆柱轴线布置时，需要保证喷口方向与箭体中心线重合，避免推力偏心带来持续姿态偏差。尾翼相对箭体周向分布应保持对称，翼面后缘通常靠近喷口区域，设计时要预留热影响和喷射距离，避免材料直接承受高温气流。若用于静态展示，可在箭体内部设置支撑隔板；若用于真实发射试验，则需要进一步校核鼻锥连接可靠性、尾翼固定方式、着陆冲击承载以及回收装置的安装空间。

　　材料选择思路体现了轻量化与易加工的平衡。主体采用聚甲醛类材料时，可获得较好的刚性、尺寸稳定性和切削加工性，适合制作承力筒段或结构样机；尾翼选用丙烯酸类材料，则便于获得轻薄、透明且易于切割成型的翼片。两种材料在装配时需考虑粘接差异，丙烯酸翼面与聚甲醛箭体之间若直接粘接，表面能较低，实际工程中通常需要通过机械卡槽、表面处理或适配连接件提高连接可靠性。

　　建模过程中，鼻锥曲面宜通过草图方程或样条轮廓旋转生成，以保证母线连续；圆柱段可直接采用拉伸或旋转特征，并在分段位置保留可编辑的装配基准；尾翼则适合由翼型轮廓草图拉伸成薄板，再通过阵列或镜像形成对称布局。对于后续深化，可在翼根增加圆角、在筒段加入环形加强框、在头部设置配重腔，并依据质心位置调整翼面面积和轴向位置。整体方案结构清晰、边界明确，既能够呈现小型火箭的基本外形，也保留了工程制作和结构优化的延伸空间。
