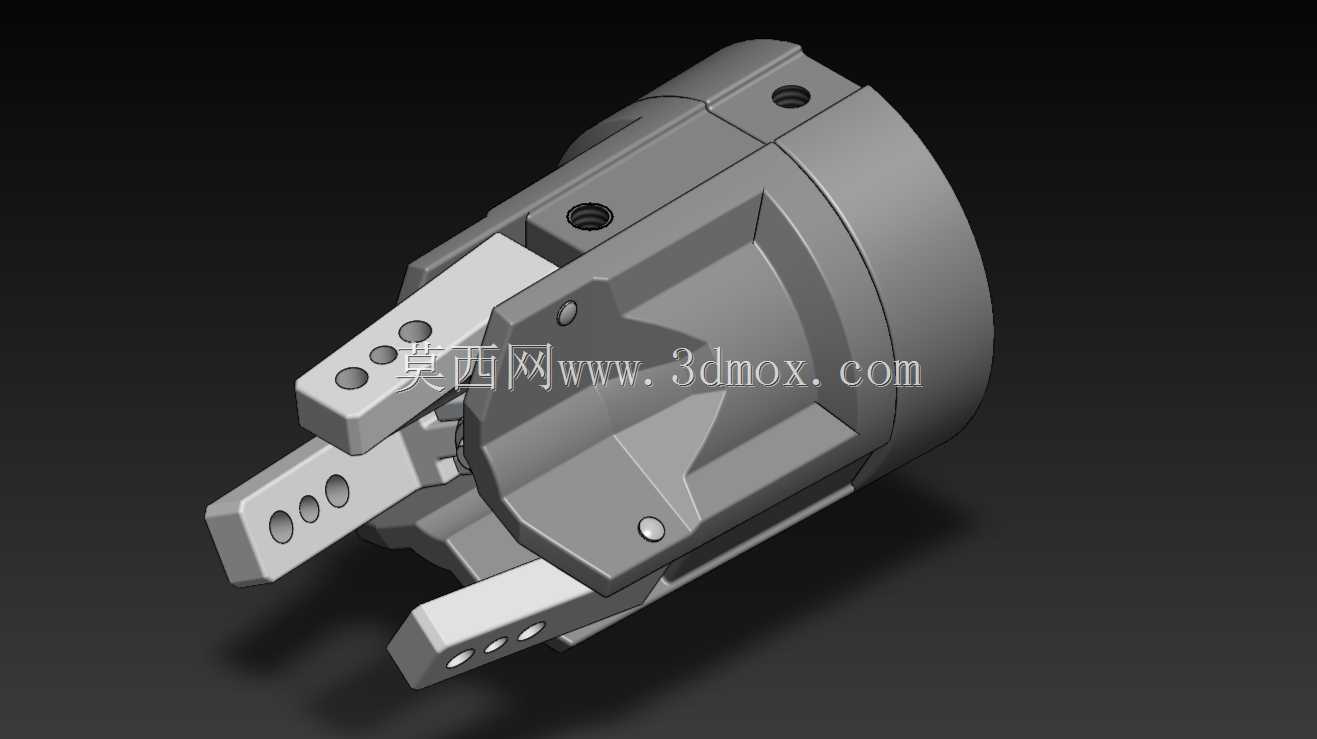

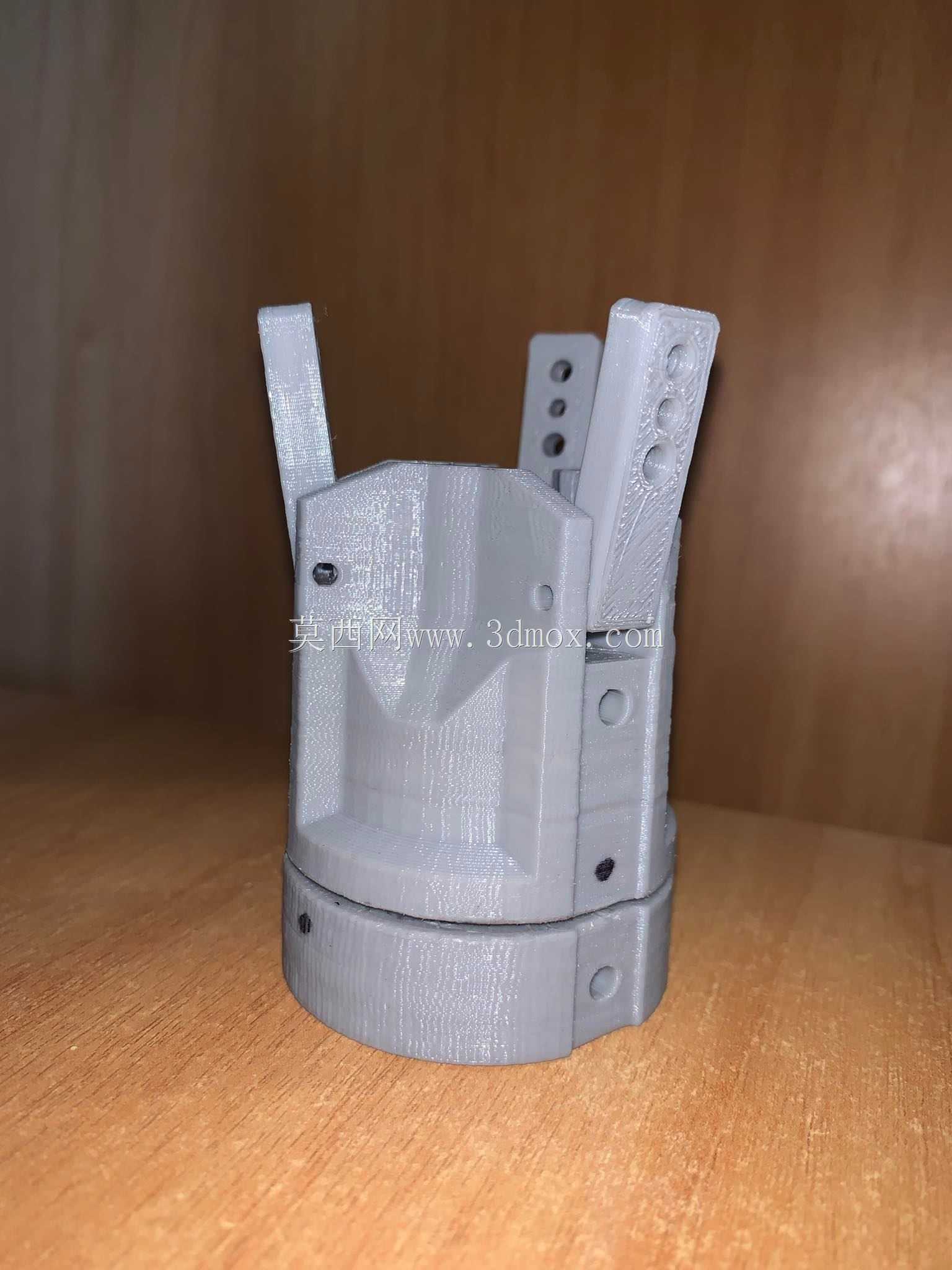

三爪自定心气动夹持执行机构

　　在自动化装配、机床上下料、零件分拣转运的产线场景里，末端夹持执行部件的定心精度、夹持稳定性直接决定整线的生产良率与运行节拍，这款三爪自定心气动夹持器正是针对圆形、正多边形轴盘类零件的夹持需求开发的执行元件。不同于两爪夹爪适配异形件的特性，三爪同步定心的结构从原理上规避了单爪进给偏差带来的工件偏心问题，在需要工件与执行主轴保持同轴度的加工、检测工位，这类夹爪的适配性远高于两爪结构。

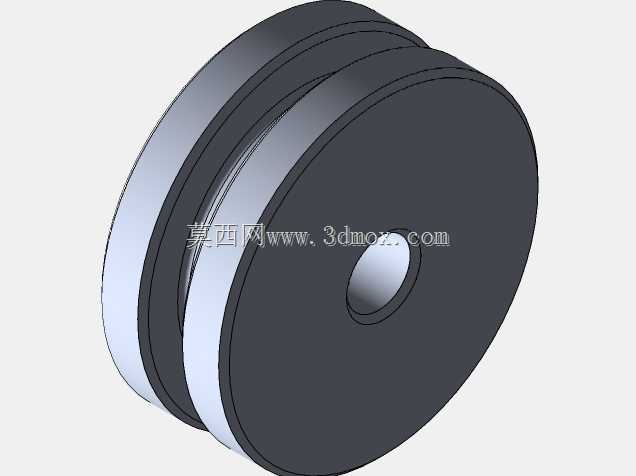

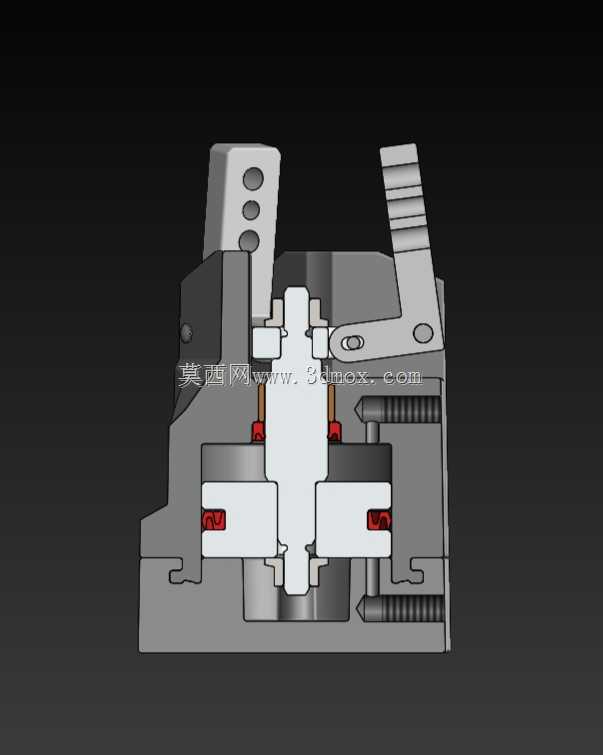

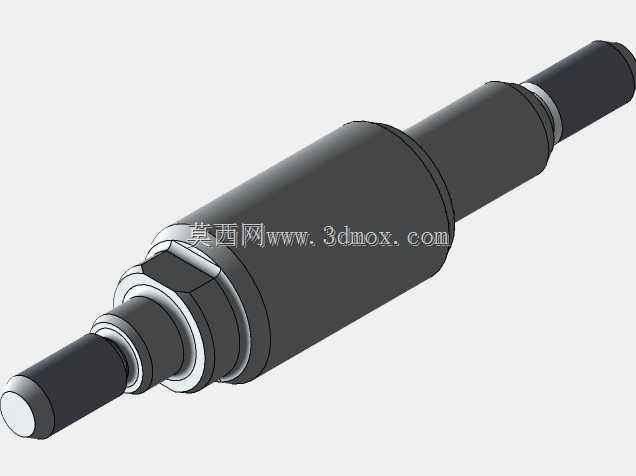

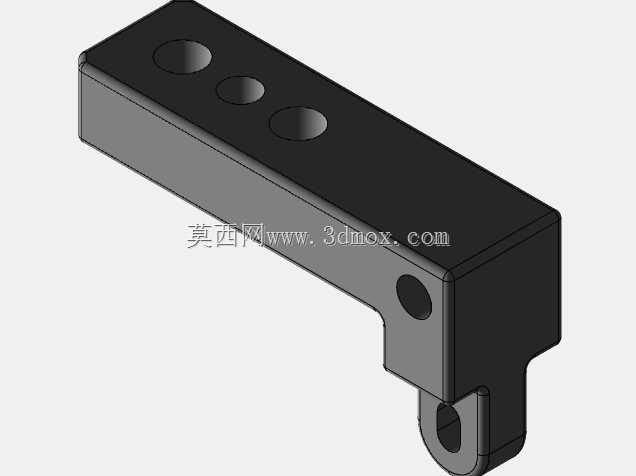

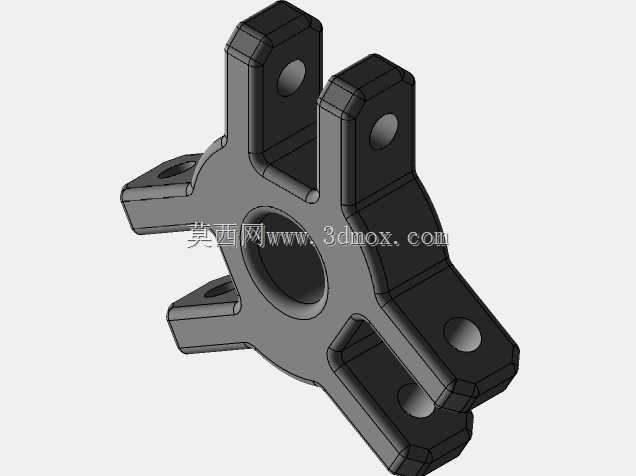

　　从结构设计逻辑来看，这款夹爪采用内置活塞驱动的斜楔传动结构，压缩空气通入缸体腔室后推动活塞轴向移动，活塞端面的斜槽与三个夹爪根部的楔形滑块配合，将活塞的轴向直线运动转化为三个夹爪的同步径向开合运动，传动过程无额外传动间隙，重复定心精度可以控制在0.02mm以内，完全满足精密装配、数控车床上下料的同轴度要求。夹爪的指座部分预留了标准的安装孔位，使用者可以根据被夹持工件的外形尺寸、材质特性更换定制化的指套，比如针对薄壁零件更换软质聚氨酯指面避免夹伤工件表面，针对重型轴类零件更换带V型槽的硬质合金指面提升夹持摩擦力，不需要改动夹爪本体即可适配多规格工件的夹持需求。

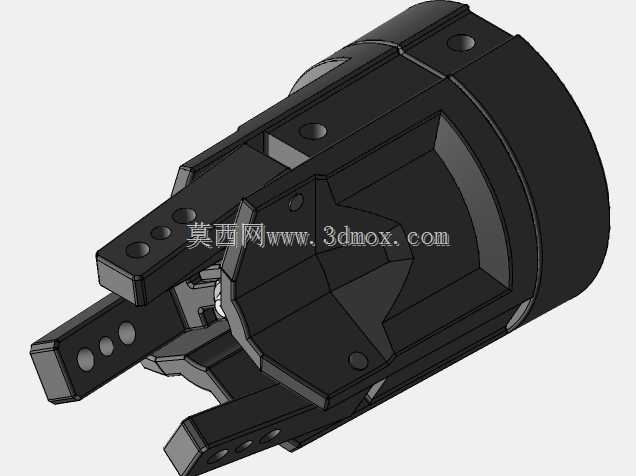

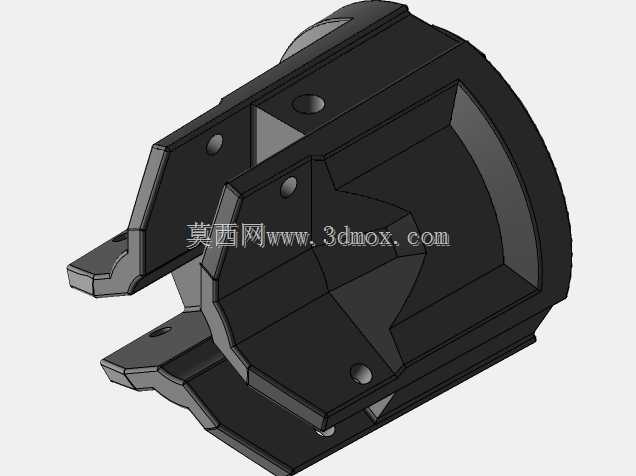

　　安装边界方面，这款夹爪的本体采用圆柱形结构设计，缸体外径适配常规的机械手末端法兰安装尺寸，本体尾部预留了标准的气路接口与安装定位止口，既可以直接通过法兰连接固定在六轴工业机器人的末端法兰上，也可以通过支架安装在直线模组的滑台上作为固定工位的夹持机构使用，安装时不需要额外设计复杂的转接件，只需要保证安装面的平面度与止口的配合公差即可。夹爪的开合行程覆盖常规小尺寸零件的夹持范围，单爪的径向行程可以满足直径差在20mm以内的同系列零件夹持需求，不需要频繁更换夹爪即可适配小范围的零件规格切换，减少产线换型的调整时间。

　　实际工况使用中，这款夹爪的缸体采用硬质阳极氧化铝合金材质，夹爪滑块部分采用轴承钢淬火处理，运动接触面做了精密磨削加工，长期往复运动的磨损量极小，在洁净车间、普通机加工车间的环境下都可以稳定运行，不需要频繁拆解维护。气路驱动的响应速度快，单次开合动作的时间可以控制在0.1s以内，能够匹配高速产线的节拍要求，夹持力可以通过输入气压的大小进行线性调节，针对不同重量、不同刚性的工件调整供气压力即可获得合适的夹持力，避免夹持力过大造成工件变形，或是夹持力不足导致工件转运过程中脱落。

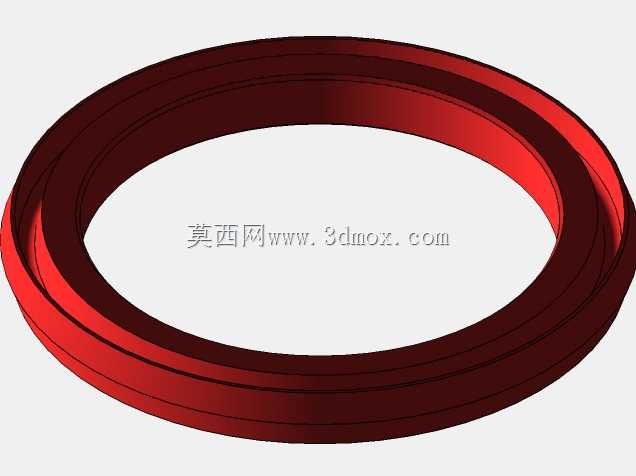

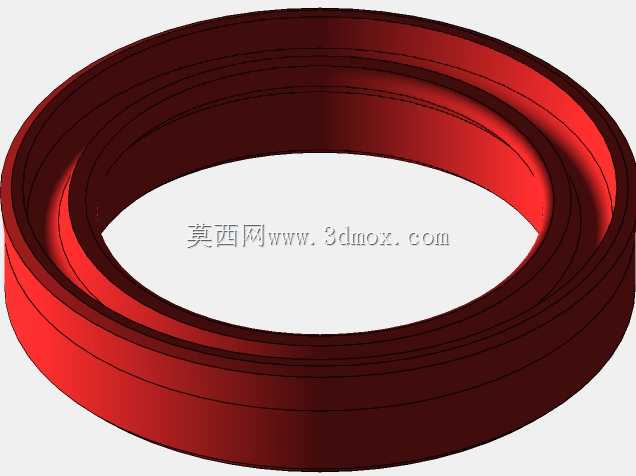

　　在结构细节处理上，夹爪的运动缝隙处设计了防尘密封结构，可以阻挡加工过程中产生的金属切屑、粉尘进入缸体内部，避免杂质磨损活塞与滑块的配合面，延长夹爪的使用寿命。三个夹爪的运动导轨采用一体化加工成型，不存在装配带来的位置偏差，从加工源头保证了三个夹爪的同步运动精度，不会出现单爪卡滞、进给不同步的问题。对于需要做工件回转检测、车削加工的工位，这款夹爪的本体可以承受一定的回转转速，动平衡精度满足中低速回转的使用要求，不需要额外配置回转气缸即可完成工件的回转作业，简化了末端执行机构的整体结构。
