FRC竞赛用GT2型大直径同步带轮结构

　　这款GT2规格的大直径同步带轮，最初是面向FRC机器人竞赛的传动需求做的结构设计，日常也可迁移到各类需要精密同步带传动的小型自动化设备、桌面级传动模组里使用。GT2齿形本身是圆弧齿同步带的经典规格，齿距2mm，传动背隙极小，定位精度表现突出，在需要精准传动比、不允许打滑的传动场景里适配性很强，大直径的设计一方面可以适配更长的中心距传动布局，另一方面也能在相同传动比下降低主动轮的转速需求，适配高转速低扭矩的动力输出端。

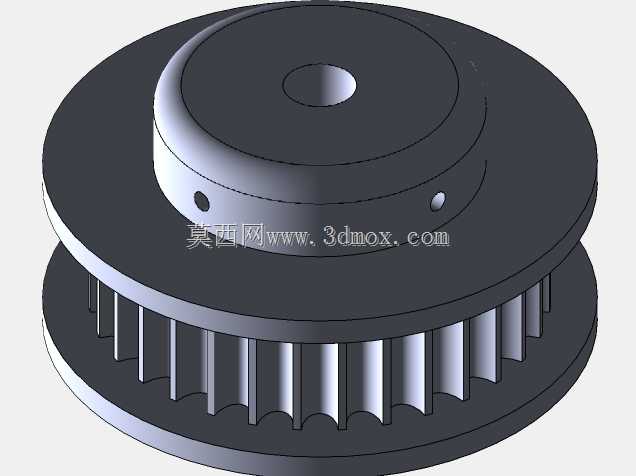

　　从结构设计逻辑来看，这款带轮采用了分体式挡边加轮毂的一体化结构，轮齿部分做了等距均匀排布，齿槽的轮廓完全匹配GT2同步带的齿形参数，啮合过程中能保证带齿和轮齿的接触面积足够，避免应力集中导致的带齿磨损加快。两侧的挡边高度做了合理控制，既能够防止同步带在高速运转过程中出现跑偏脱带的问题，又不会因为挡边过高额外增加整体重量，对于FRC这类对设备自重有严格要求的竞赛场景来说，重量控制是结构设计里不能忽略的环节，轮体中部做了环形的减重空腔，在不影响整体结构强度的前提下，尽可能削减了非受力区域的材料余量，降低转动惯量，提升传动响应速度。

　　安装边界上，带轮中心设置了标准的轴孔，可适配常用的圆轴安装，轴孔周边预留了紧定螺钉的安装位，两个紧定螺钉孔呈90度分布，安装时可以从两个方向顶紧传动轴，保证带轮和轴之间无相对滑动，传递扭矩过程中不会出现周向窜动。轮体的端面做了平整的车削加工处理，端面跳动控制在合理范围内，高速转动时不会出现明显的偏摆，降低传动过程中的振动和噪音。

　　实际应用中，这类大直径GT2带轮常被用在机器人的行走机构、升降传动机构，或是小型输送线的主动辊传动端，搭配对应宽度的GT2同步带使用，能够实现无滑差的同步传动，保证两端传动件的运动节奏完全匹配。设计过程中特意校核了轮齿的弯曲强度，在常用的工程塑料或是铝合金加工材质下，能够承受FRC竞赛场景下的瞬时冲击载荷，不会出现断齿的问题。轮齿的齿顶做了微小的倒角处理，安装同步带时不会刮伤带体的齿面，延长同步带的使用寿命。另外，带轮的轮毂部分做了阶梯式的凸起结构，一方面提升了轮毂和轴配合段的长度，保证安装的同轴度，另一方面也能给安装紧固件留出足够的操作空间，不会出现工具干涉的问题。在做三维建模的时候，所有的齿形参数都严格遵循GT2带轮的标准规范，齿槽的深度、齿形的圆弧半径都做了精准控制，加工出来的成品不需要额外修配就能和标准GT2同步带完美啮合，不需要做适配调整。
