Dynamixel28T舵机专用伺服安装连接盘

　　在桌面级机器人关节、小型自动化执行模组、教育类机械创新装置的搭建过程中，舵机输出端的动力转接部件往往是容易被忽略但直接影响传动精度的核心环节，这款适配Dynamixel系列28T花键输出轴的伺服连接盘，正是针对这类小扭矩精密传动场景设计的转接构件。日常做小型四足机器人关节组装、机械臂末端执行器固定、航模舵面传动连接时，经常会遇到舵机原生花键输出端无法直接对接定制结构件的问题，要么是安装孔位不匹配，要么是连接刚性不足导致传动回差过大，这款连接盘的设计初衷就是解决这类适配痛点，不需要额外做轴套转接或者二次加工法兰面，直接匹配标准28T花键的啮合尺寸，套装到位后就能实现动力的无间隙传递。从结构设计逻辑来看，

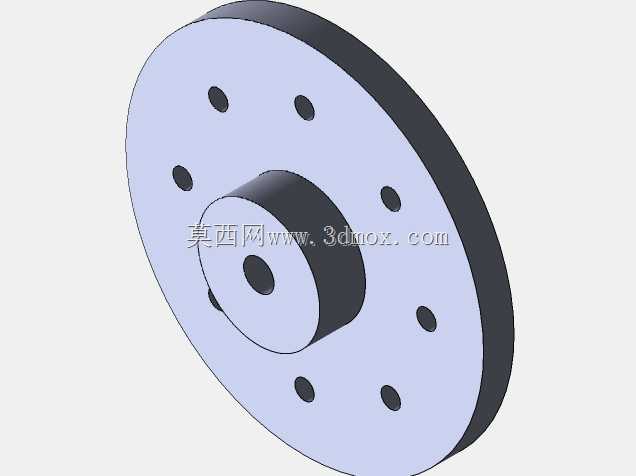

　　这款连接盘采用了一体式台阶式结构，中心带凸起的轴套段直接套入舵机输出轴的花键部位，轴套中心预留的通孔对应舵机输出轴的中心固定螺丝孔位，安装时只需要将对应规格的锁紧螺丝从盘体正面穿入，拧紧在舵机轴的中心螺纹孔上，就能完成盘体与舵机轴的轴向固定，避免传动过程中盘体出现轴向窜动。盘体的大直径法兰面上均匀分布了8个贯通安装孔，孔位的分度圆直径经过标准化匹配，既可以直接对接Dynamixel系列舵机配套的标准支架、连杆构件，也能适配自制的亚克力、铝合金结构连接板，安装孔的孔径设计兼顾了M2、M2.5两种常用小规格紧固件的使用需求，不需要额外扩孔或者加装衬套就能完成固定。从安装边界尺寸来看，

　　这款连接盘的法兰盘外径控制在适配小型舵机安装空间的范围内，不会因为盘体直径过大导致周边结构出现运动干涉，凸起轴套的长度刚好覆盖舵机输出轴的有效花键啮合长度，既保证了足够的花键接触面积来传递额定扭矩，也不会因为轴套过长导致盘体安装后与舵机端面出现间隙，影响连接刚性。盘体的厚度设计经过刚度校核，在传递舵机额定输出扭矩的工况下，不会出现盘体翘曲、安装孔变形的问题，同时整体重量控制在较低水平，不会给舵机输出端增加额外的转动惯量，对于需要做高速往复摆动的舵机应用场景来说，能有效降低舵机的动态负载，提升动作响应速度。在实际应用场景中，这款连接盘除了常规的舵机动力输出转接之外，还可以作为小型旋转平台的转接法兰使用，比如在做视觉检测的小型旋转载台、

　　物料分拣的小工位转台搭建时，将连接盘固定在舵机输出端，再把载具或者检测工装通过法兰面的安装孔固定在盘体上，就能实现精准的角度位置控制，法兰面的平面度经过设计管控，安装后工装的端面跳动量能控制在小扭矩传动场景允许的范围内，不会因为端面倾斜导致载物台出现偏摆。设计过程中针对花键啮合部位的公差做了适配性调整，既保证安装时能顺畅套入舵机输出轴，不会因为过盈量过大导致装配困难，也不会因为间隙过大导致传动回差超差，对于需要频繁正反转的传动场景，能有效减少花键部位的冲击磨损，延长整套传动机构的使用寿命。盘体的所有安装孔都做了倒角处理，既方便紧固件的导入安装，也能去除加工过程中产生的毛刺，避免安装时毛刺脱落卡入舵机内部的传动齿轮，造成舵机卡滞或者损坏。不同于市面上常见的单臂式舵机摇臂，这种圆盘式的连接结构能提供更多的安装点位，支持多方向的构件同时固定，比如在做机器人关节连接时，可以同时固定关节支架、限位挡片、角度反馈传感器的触发片，不需要额外叠加转接构件，能有效简化关节部位的结构设计，缩小整体安装体积。在做结构选型时，需要注意确认舵机的输出花键齿数为28T，避免出现花键不匹配无法安装的问题，同时要根据实际传递的扭矩大小选择对应长度的固定螺丝，保证螺丝拧入舵机轴中心螺纹孔的深度足够，避免大扭矩输出时螺丝滑牙或者盘体脱落。
