槽轮式间歇传动机构三维结构设计

　　在自动化生产线的转位工位、多工位装配台的分度送料环节、电影放映机的胶片走片机构、包装机械的定距送料单元中，这类槽轮式间歇传动结构是实现周期性间歇运动的核心执行部件，它能将主动件的连续匀速回转运动，直接转换为从动件的单向、有规律停歇的步进回转，不需要额外的离合或制动组件就能实现精准的分度定位，相比棘轮传动，它的传动冲击更小、运行噪音更低，分度精度更稳定，在中低速间歇送进场景中应用极为广泛。

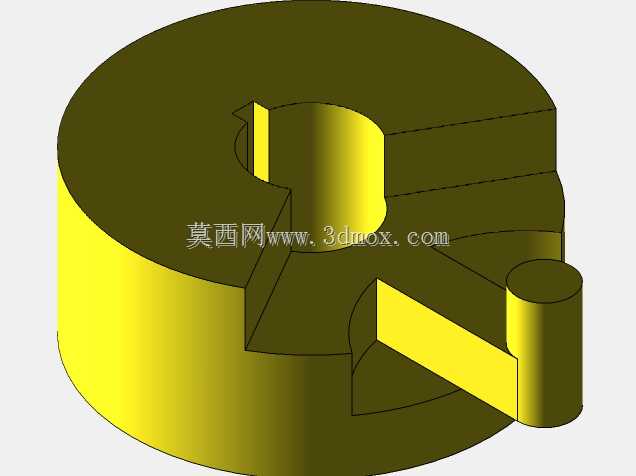

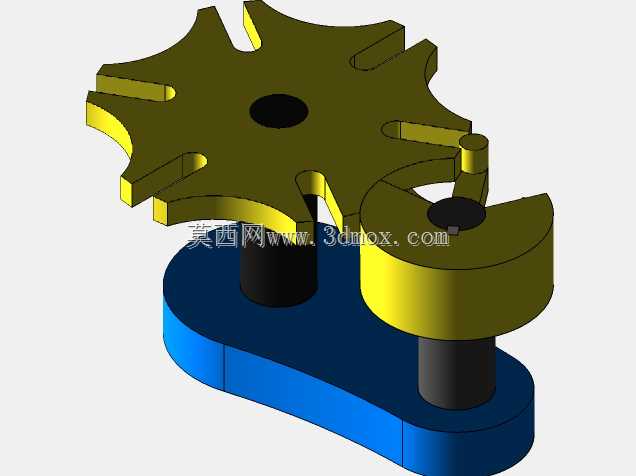

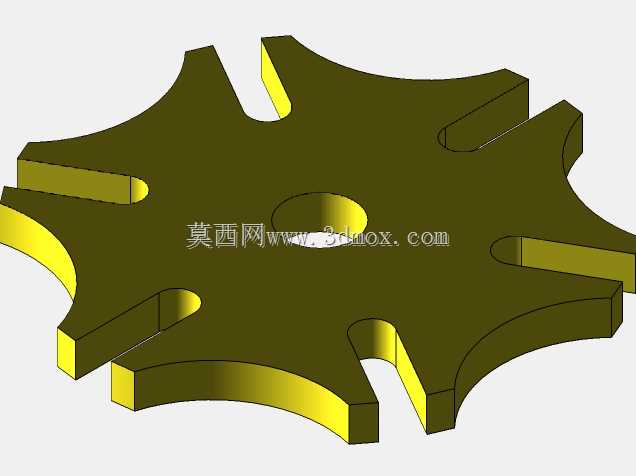

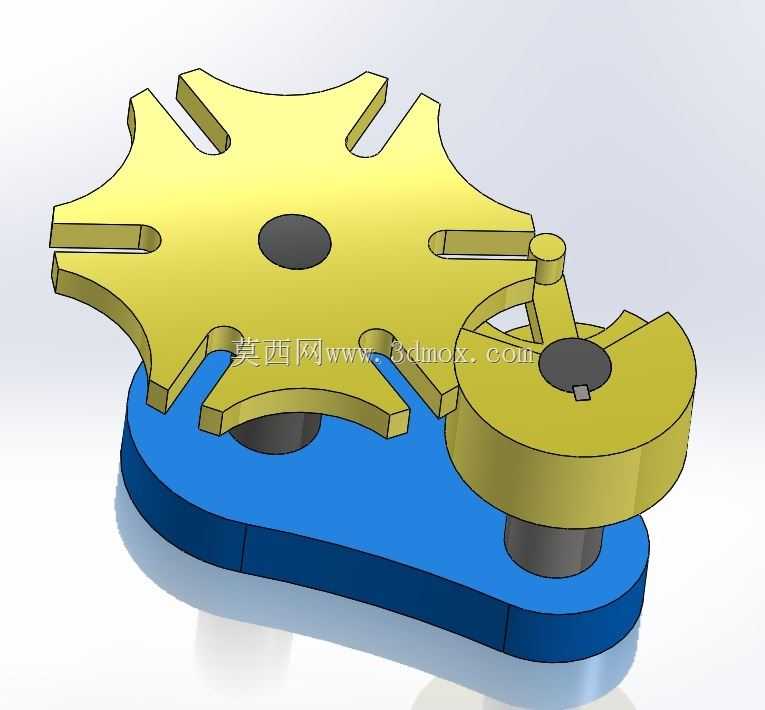

　　这套结构的核心组成分为主动拨盘与从动槽轮两大主体，外加支撑底座与定位销轴组件。主动拨盘为带圆柱销的回转盘，圆柱销的外伸长度需完全匹配槽轮的径向槽深度，保证拨销进入槽道时无卡滞、退出时无剐蹭；从动槽轮为带均匀分布径向开口槽的星型轮，槽数直接决定了单次间歇运动的分度角度，本次展示的结构为四槽结构，对应主动拨盘每回转一周，从动槽轮完成90度的分度转位，每次转位后槽轮的圆弧锁止面会与主动拨盘的凹圆弧面完全贴合，实现转位后的精准锁止，避免从动槽轮在停歇阶段出现窜动偏移，保证工位定位的可靠性。

　　从设计逻辑来看，这类机构的核心设计要点首先是锁止弧的匹配精度，主动拨盘上的凸圆弧锁止面与槽轮上的凹圆弧锁止面需保持极小的间隙配合，间隙过大会导致停歇阶段槽轮出现游动间隙，直接影响工位定位精度，间隙过小则会在拨销进出槽道的瞬间出现卡滞，加剧接触面的磨损；其次是拨销进入径向槽的切入角设计，需保证拨销进入槽道瞬间的速度方向与槽道中心线方向完全重合，避免出现刚性冲击，降低传动过程中的振动与噪音；再者是中心距的尺寸控制，主动拨盘回转中心与从动槽轮回转中心的中心距，需严格匹配拨销回转半径与槽轮槽顶圆半径的几何关系，保证拨销在槽道内的运动轨迹平滑，无额外的侧向挤压力。

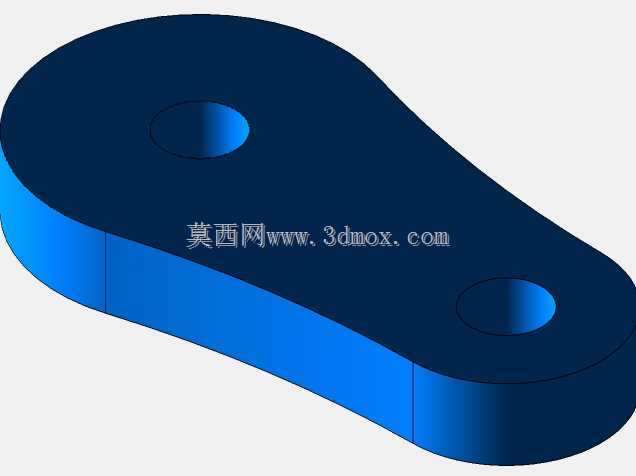

　　从安装边界来看，这套结构的底座为一体式L型支撑结构，两个回转轴的安装孔位同轴度、垂直度公差需控制在IT7级精度范围内，避免轴系倾斜导致的传动卡滞；主动轴输入端可直接与减速电机输出轴通过联轴器直连，不需要额外增加变速机构，因为槽轮机构的动停比由槽数与拨销数直接决定，四槽单拨销结构的动停比为1:3，也就是单次转位时间占主动轴回转周期的四分之一，剩余四分之三周期槽轮保持锁止静止，完全匹配多数多工位设备的工艺动作时间分配需求。

　　在实际工程应用中，这类结构的从动槽轮输出端可直接连接回转工作台、送料转盘、工装夹具转盘等负载，不需要额外增加分度定位销，依靠自身的锁止弧结构就能满足中低速工况下的定位需求，相比凸轮分度器，它的结构更简单、加工成本更低、维护更便捷，适合负载不大、分度精度要求在±0.1度范围内的通用自动化场景；设计过程中需注意槽轮的槽口处需做微小的倒角处理，避免拨销进出槽道时出现锐边剐蹭，同时拨销与槽道接触面需做表面硬化处理，提升长期运行的耐磨性能，支撑轴处需预留润滑脂加注通道，保证回转副的长期润滑，降低磨损带来的精度衰减。

　　从结构受力角度分析，槽轮在转位启动与停止的瞬间会存在一定的柔性冲击，因此这类机构不适合高速重载的传动场景，主动轴的转速通常控制在每分钟100转以内，能有效控制冲击载荷对轴系与支撑结构的影响；如果需要调整动停比，可通过增加主动拨盘上的拨销数量、调整槽轮的槽数来实现，比如六槽结构的单次分度角度为60度，双拨销结构可实现主动轴每转一周槽轮完成两次分度动作，适配不同的工位数量与工艺节拍需求。
