移动式散粮快速收集装袋设备结构

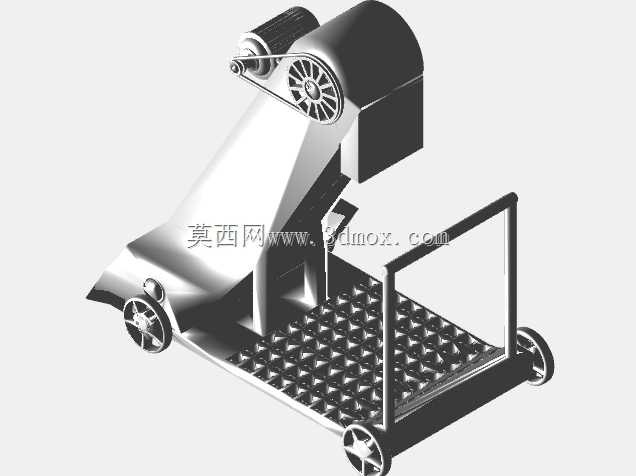

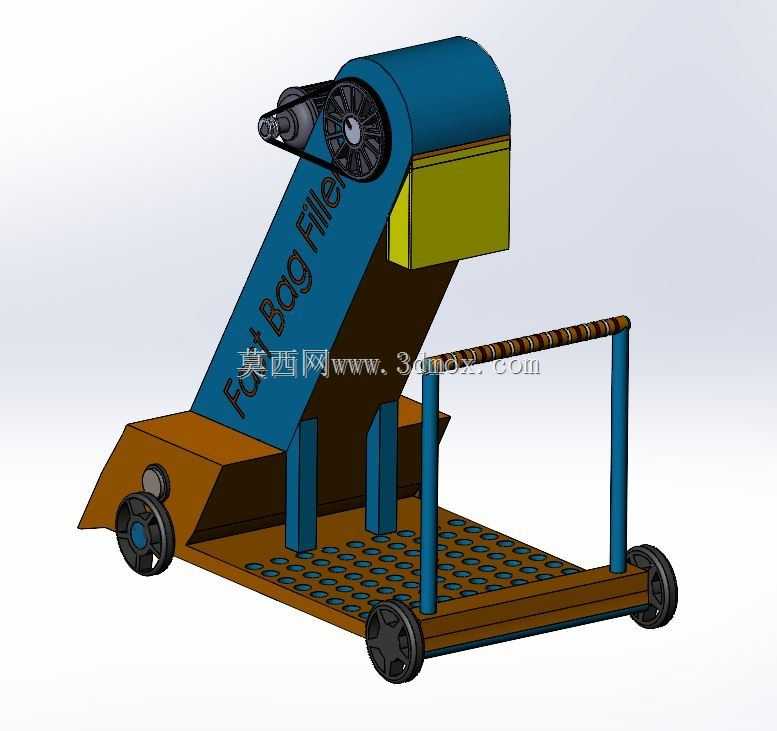

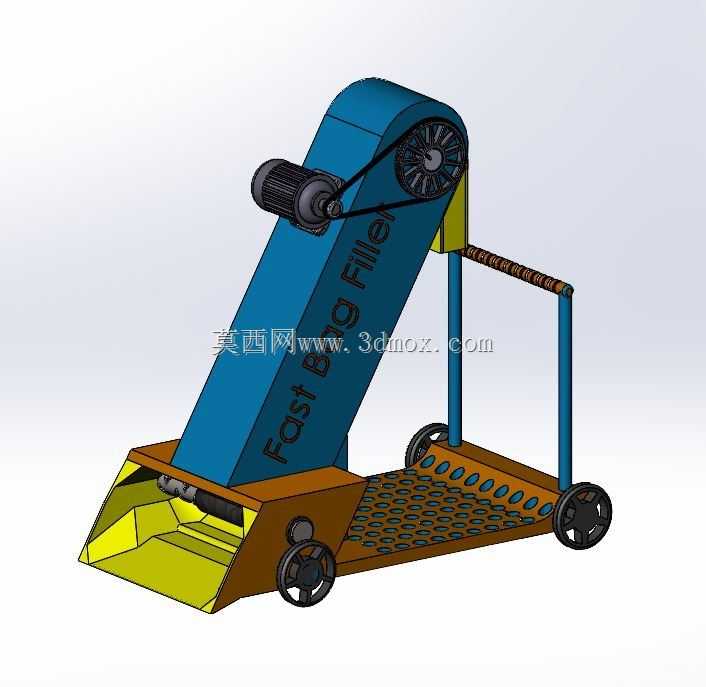

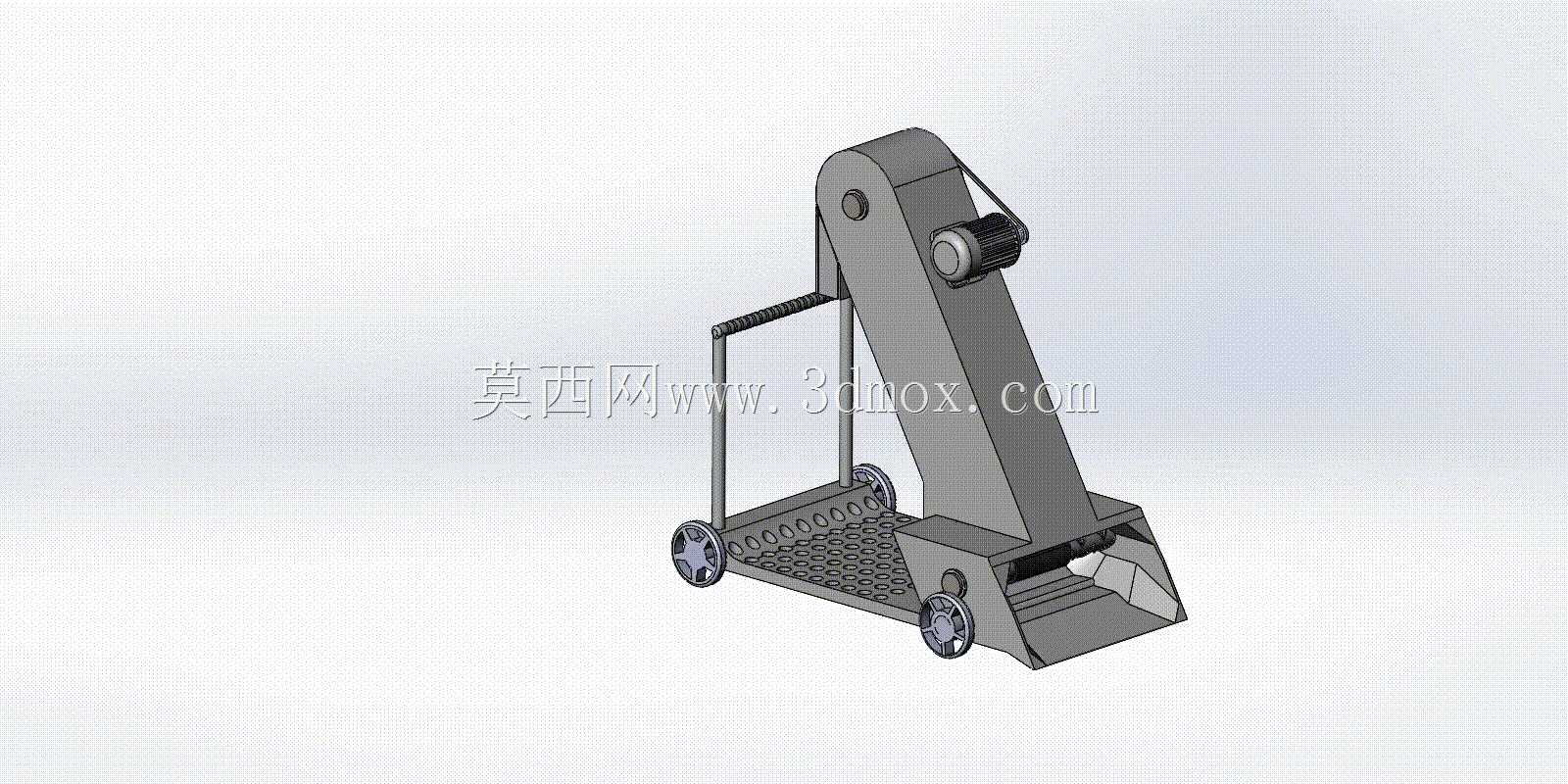

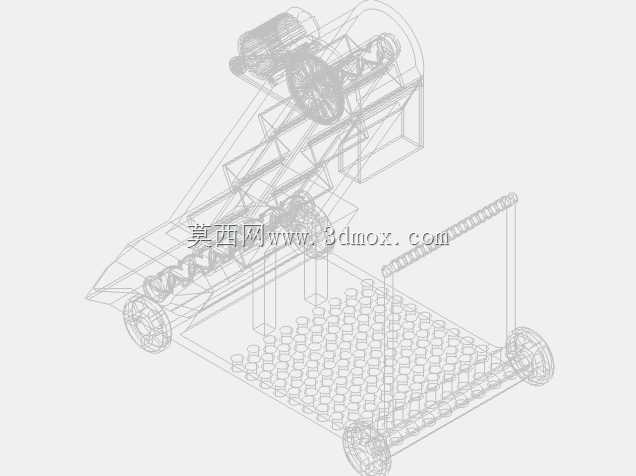

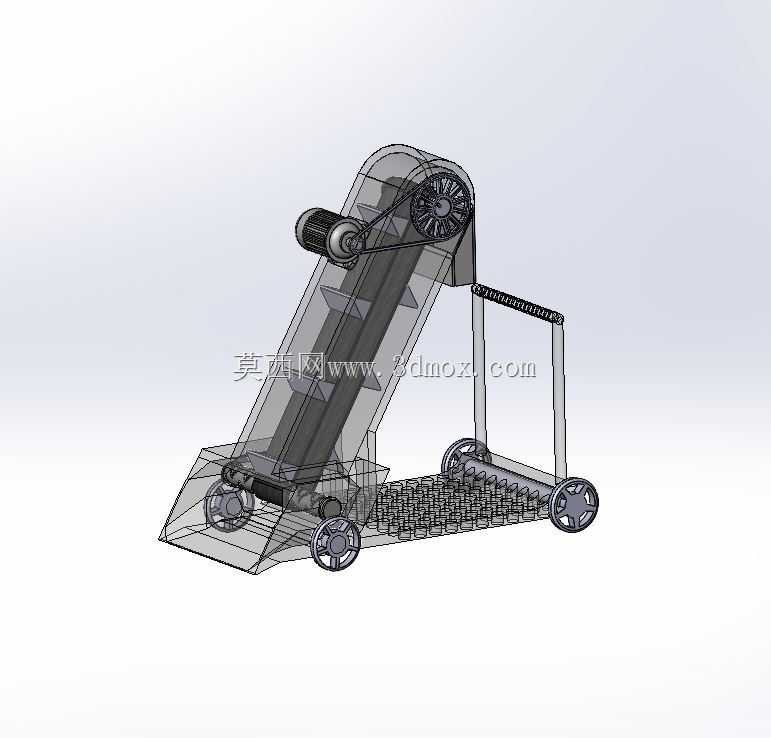

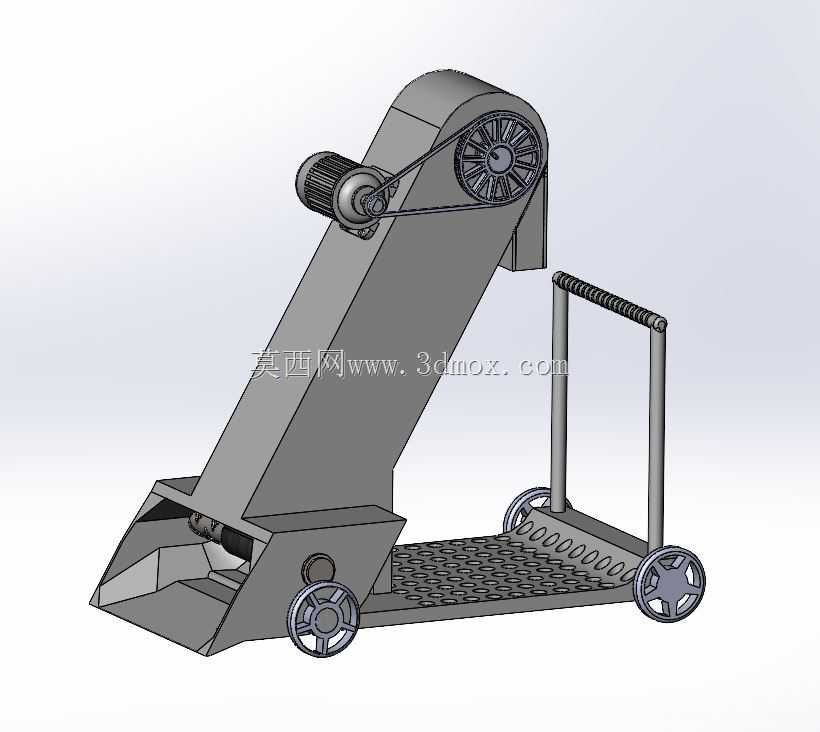

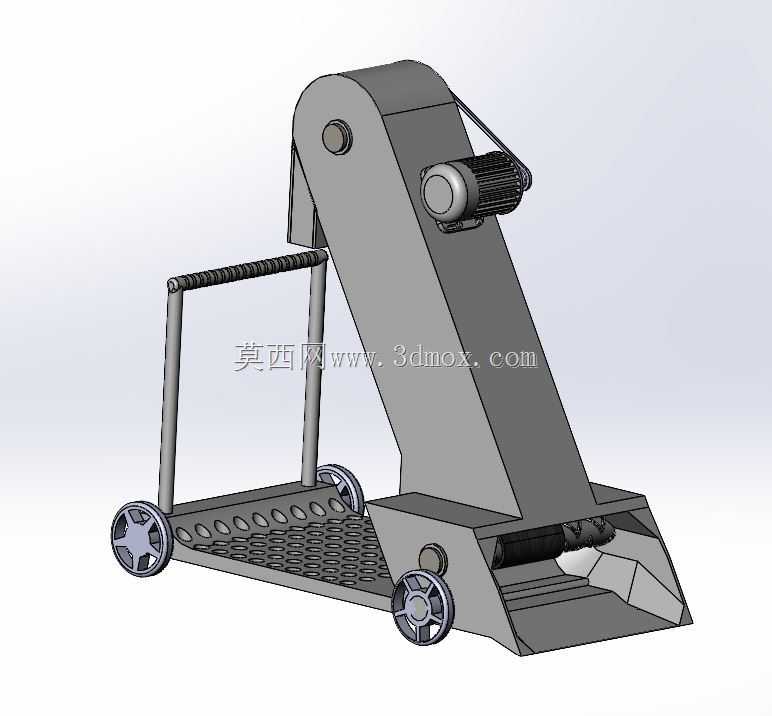

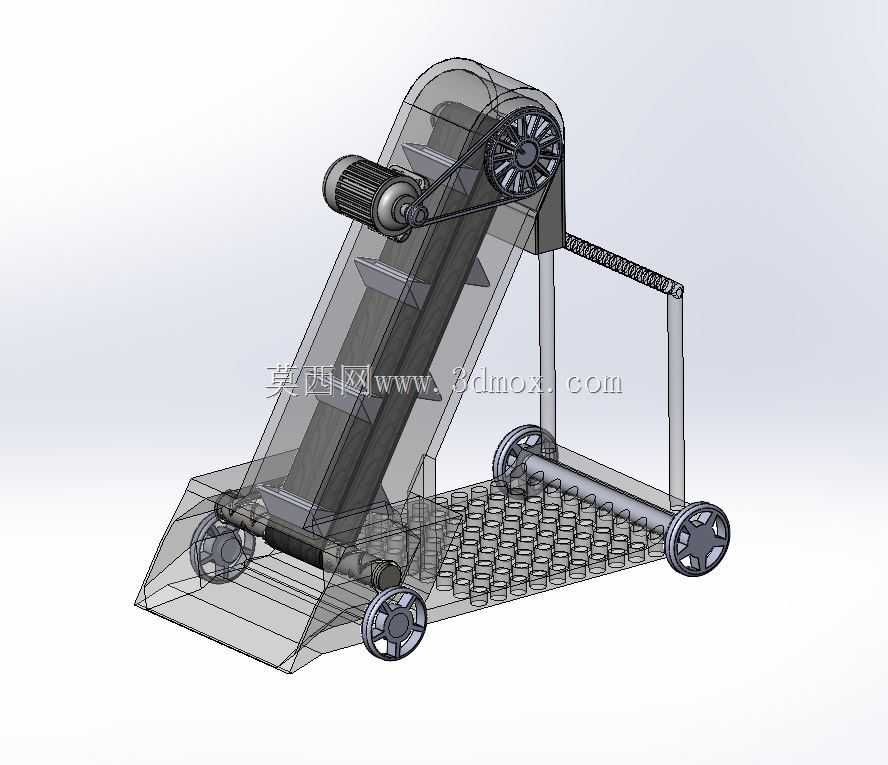

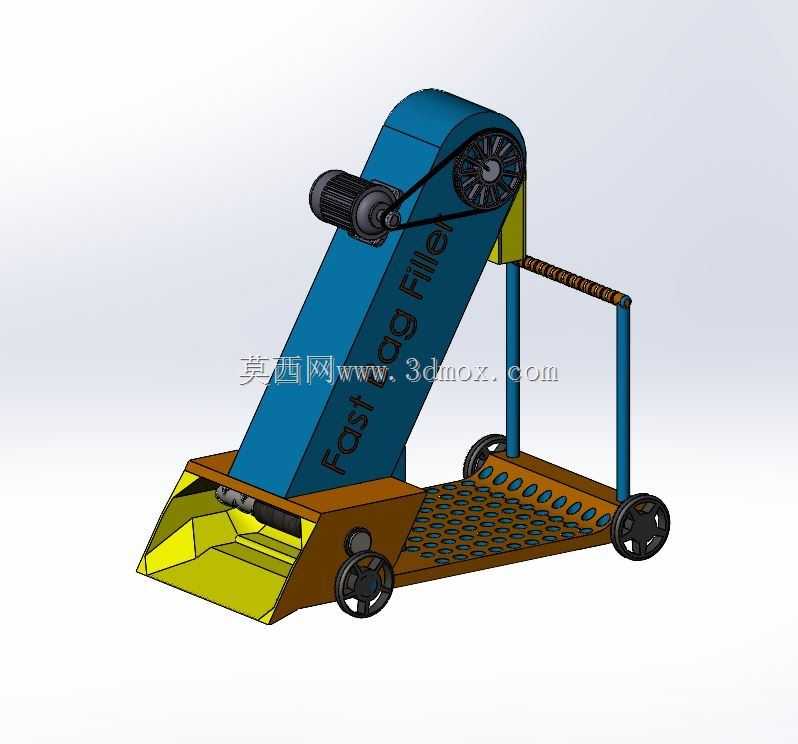

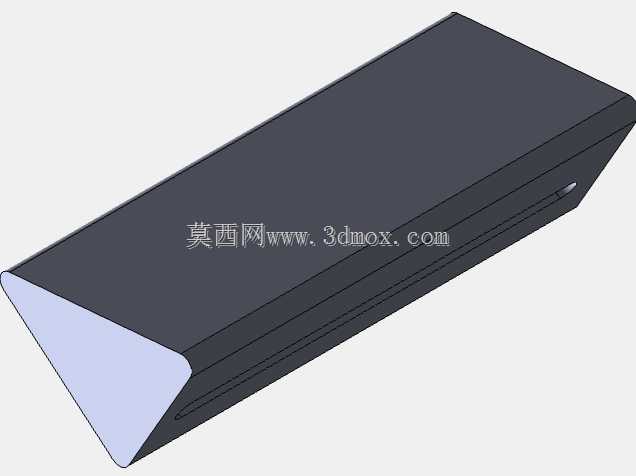

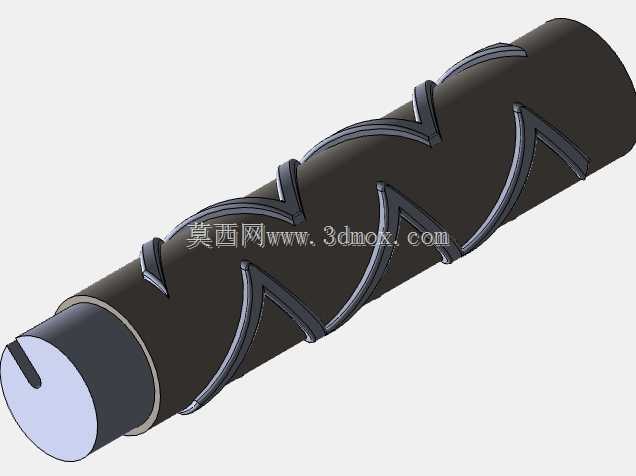

　　在粮食产后收储、晒场转运、小型粮站散料归集的作业场景里，散粮地面收集装袋一直是占用人工较多的环节，传统作业需要人工用铁锹将散粮铲入袋中，劳动强度大、装袋效率低，且扬尘问题会影响作业人员健康，这款移动式快速袋灌装机的结构设计，正是针对这类散粮收集装袋的痛点开发，适配小麦、水稻、玉米等颗粒状谷物的地面归集装袋作业，也可拓展用于塑料颗粒、散装饲料等相近粒径散料的快速装袋工序。设备整体采用倾斜式斗提输送作为核心集料输料结构，前端设置敞口式集料斗，集料斗底部内置拨料辊，作业时推动设备沿散粮堆积的地面行进，前端集料铲口贴合地面，将散粮导集料斗内，拨料辊持续转动避免物料架桥，将物料均匀送入倾斜布置的斗式输送腔体内；输送腔体采用密封式斜向布置，

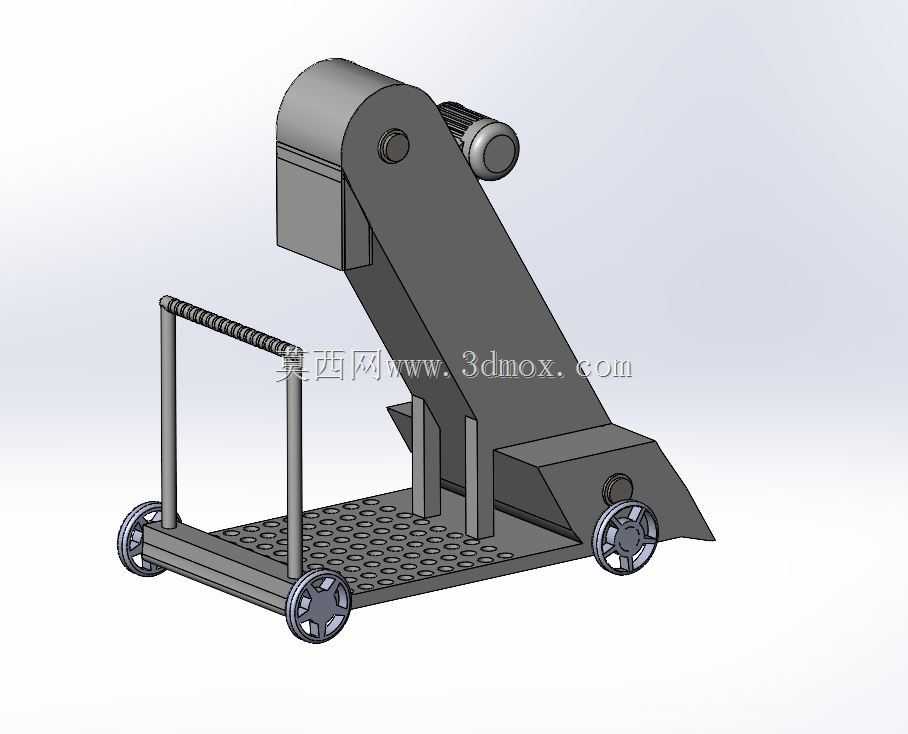

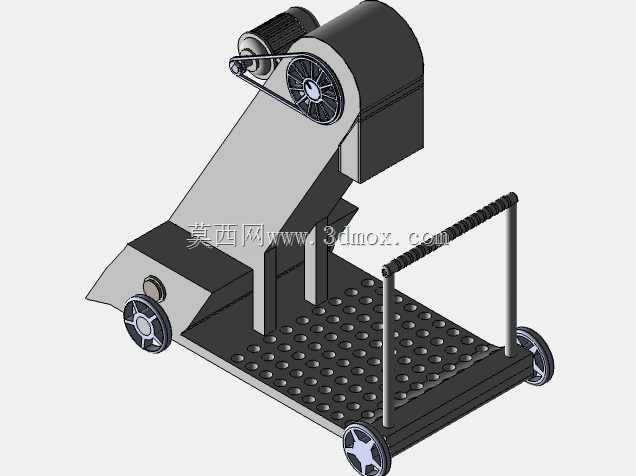

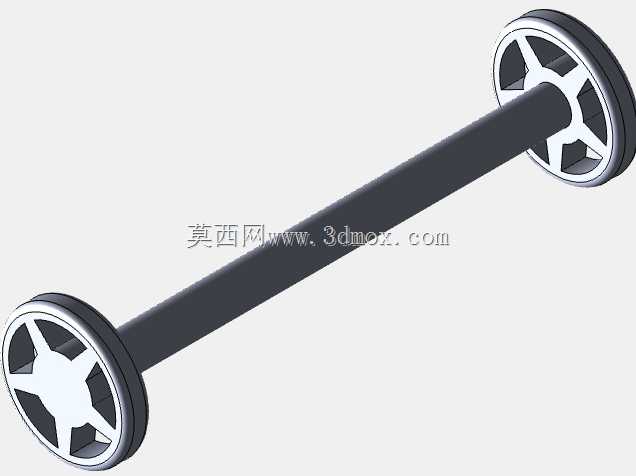

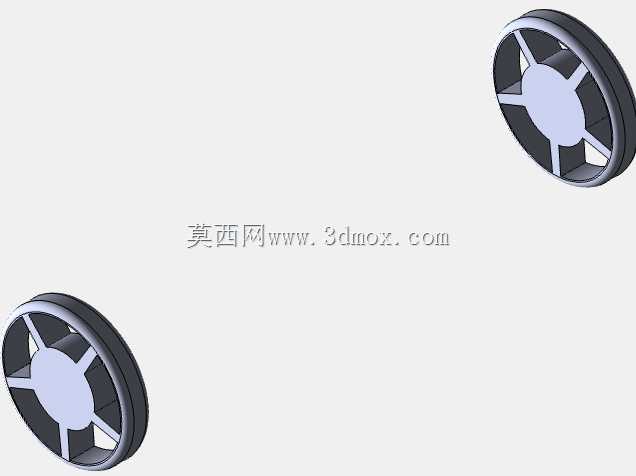

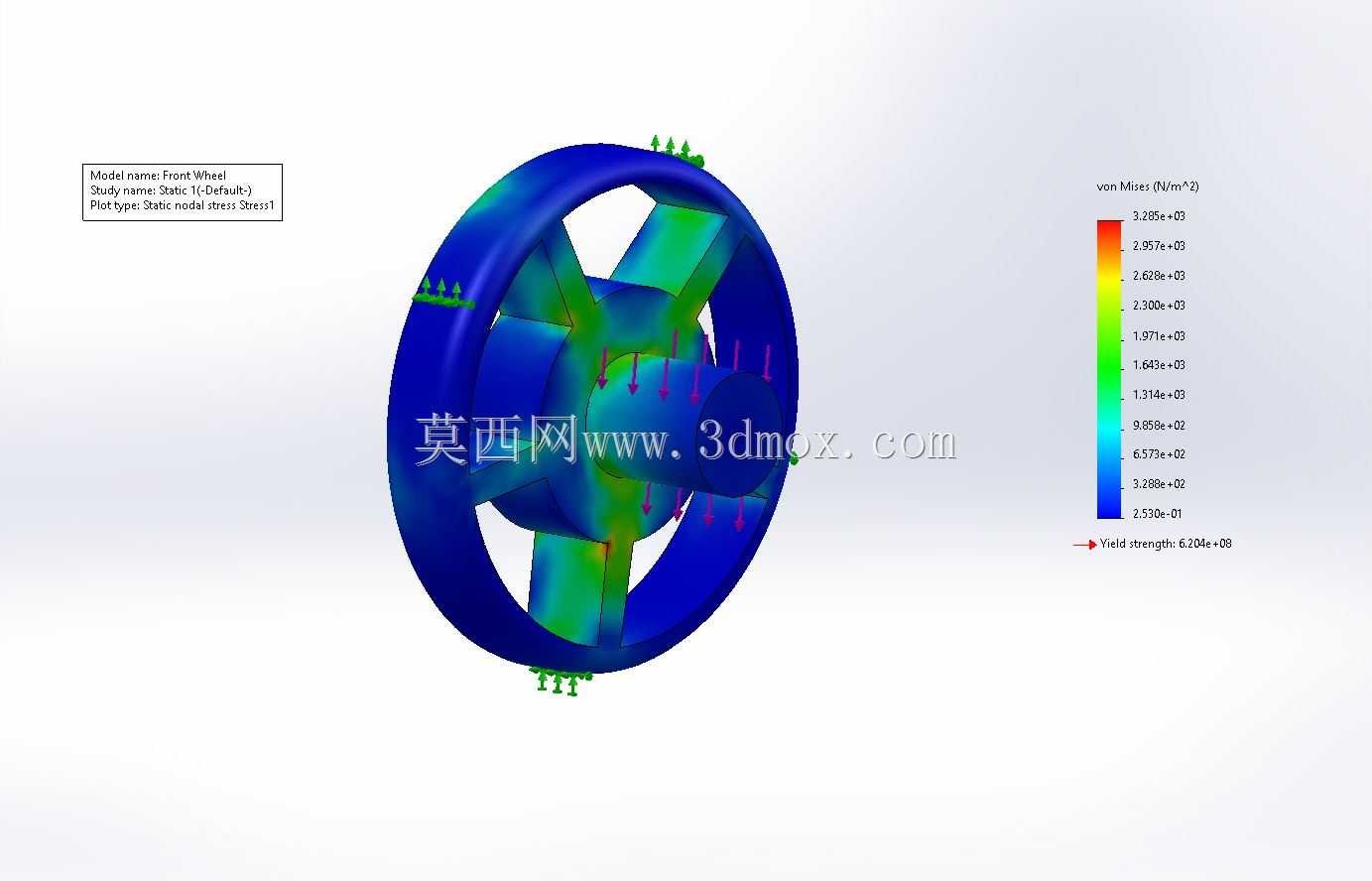

　　通过链传动带动料斗将物料从低位提升至高位出料口，出料口位置设置可调节高度的挂袋杆，适配不同规格的编织袋、麻袋挂装，物料从出料口直接落入挂好的袋内，无需人工二次转料。设备底部采用四轮移动式结构，其中两个后轮为定向行走轮，两个前轮为万向转向轮，配合设备后部的推行扶手，单人即可推动设备在晒场、仓库地面灵活转向移动，无需额外吊装转运设备，适配零散分布的散粮堆收集作业；输送腔体的倾斜角度经过反复校核，既保证料斗在提升过程中不会出现撒料问题，又控制设备整体高度，避免在仓库内作业时碰到顶部管线、横梁等障碍物，设备整体宽度控制在常规袋装作业通道的通行范围内，可在1.2米宽的作业通道内顺畅转向移动。驱动单元采用电机带轮传动的布置方式，

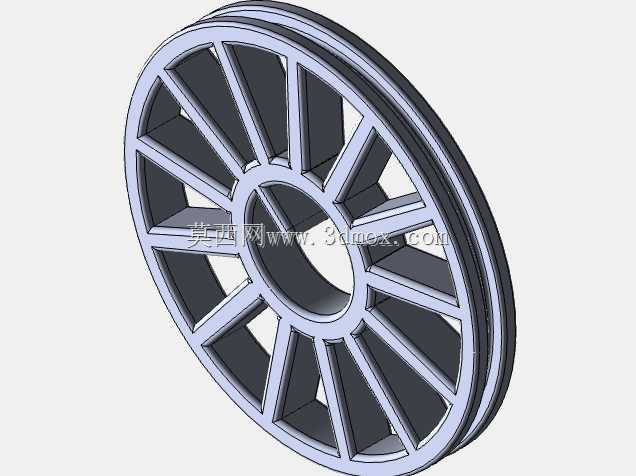

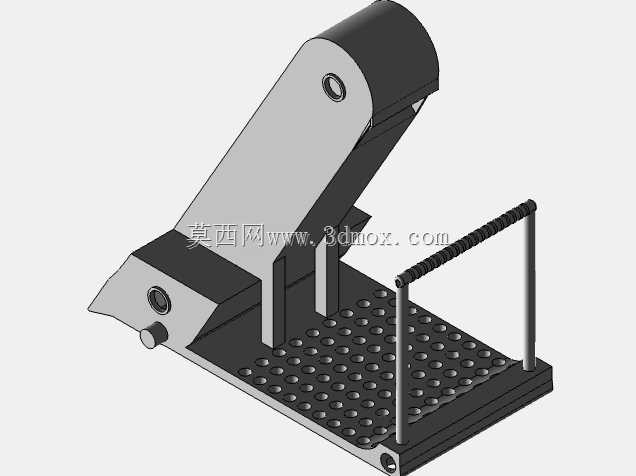

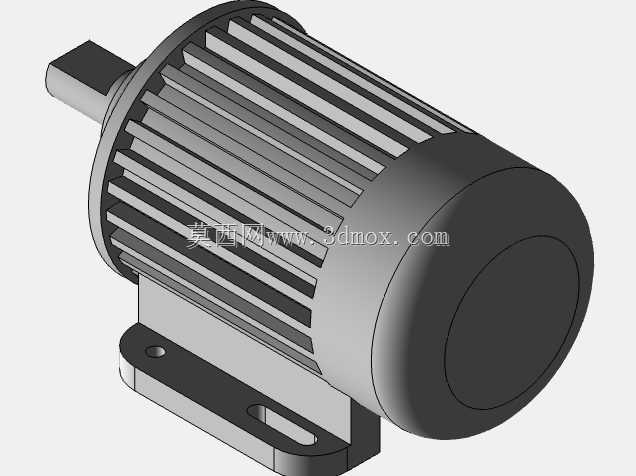

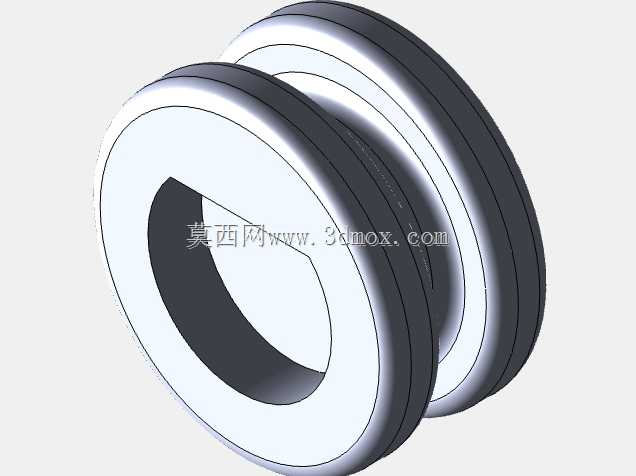

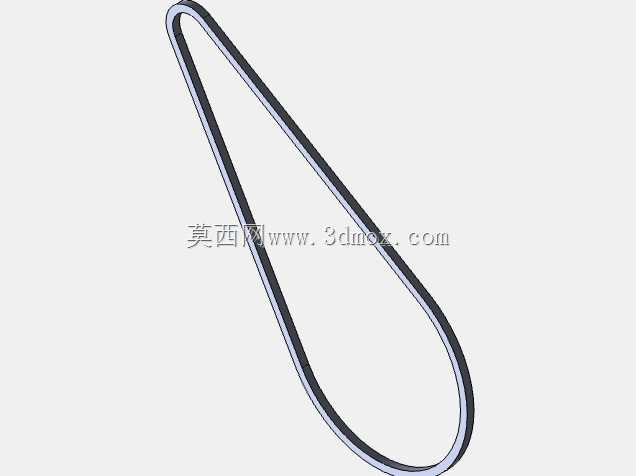

　　电机安装在输送腔体上部侧面，通过V带将动力传递给输送机构的主动辊，带传动结构可在物料卡滞时起到过载保护作用，避免硬传动导致的电机烧毁、构件变形问题；设备中部的脚踏平台采用冲孔网板结构，作业人员可站在平台上完成挂袋、换袋、袋口缝扎等操作，网板表面的冲孔可漏去洒落的物料与灰尘，避免平台表面积料打滑，提升作业安全性。挂袋杆采用可伸缩调节结构，可根据装袋高度需求调整出料口与袋底的距离，减少装袋过程中的粮食破碎率，同时挂袋位置设置简易的袋口夹紧结构，无需人工一直扶持袋口，单人即可完成集料、装袋、换袋的全流程作业，相比人工铲料装袋，作业效率可提升3倍以上。设备的集料铲口采用耐磨钢板弯折成型，铲口边缘做圆角处理，

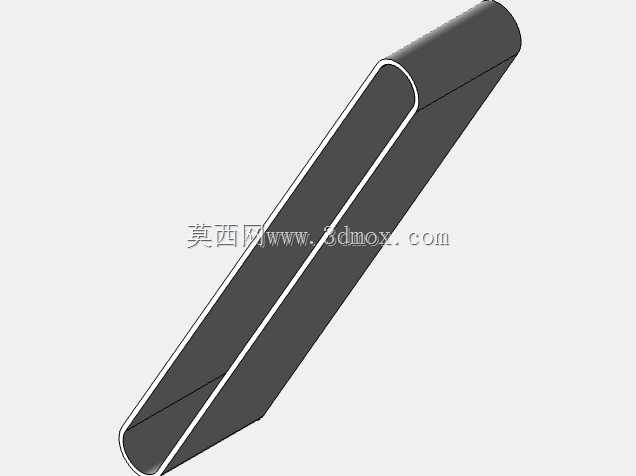

　　既保证贴合地面收集散粮时不会刮损地面，又具备足够的耐磨性能，长期与地面、散粮摩擦也不会出现过快磨损；输送腔体两侧的支撑立柱采用型材焊接结构，保证倾斜输送段的结构刚性，在设备移动、作业过程中不会出现晃动变形问题，出料口位置设置导流挡板，可控制物料下落的方向与速度，避免装袋时物料飞溅外溢。从安装边界来看，设备无需固定安装，到场后仅需完成挂袋杆、扶手的简单组装即可投入作业，不需要预埋基础、外接固定管线，可灵活在不同作业场地之间转场使用；设备的维护点全部布置在易操作的外侧位置，传动带的张紧调节、拨料辊的杂物清理、料斗的紧固检查都可在设备外部直接操作，无需拆解主体结构，降低日常维护的工作量。在实际作业适配性上，该结构可根据不同的物料特性调整拨料辊的转速、输送料斗的间距，针对流动性较差的物料可适当加大拨料辊的转动角度，针对易破碎的物料可降低输送速度减少物料破损，整体结构没有复杂的电控元件，在户外无稳定供电的场景下，也可替换为柴油机驱动单元适配野外作业需求，结构的通用性较强，可覆盖多数散状颗粒物料的地面收集装袋作业场景。
