全自动给袋式卧式包装设备结构设计

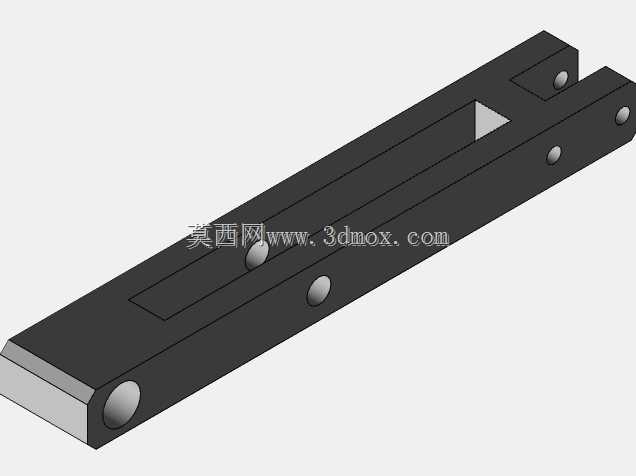

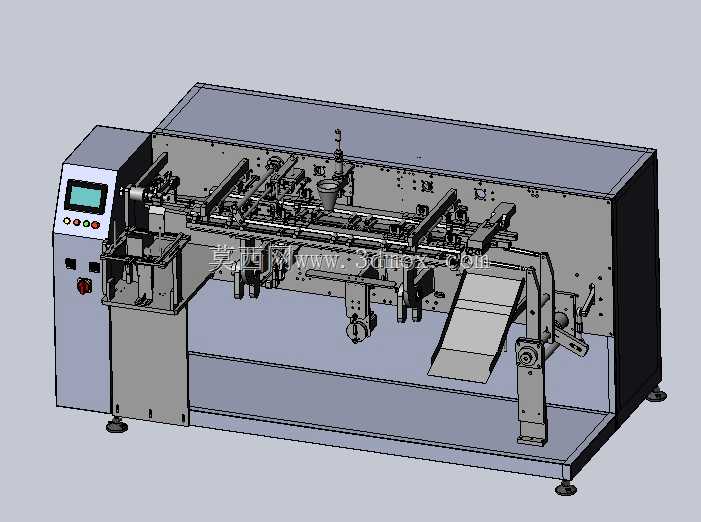

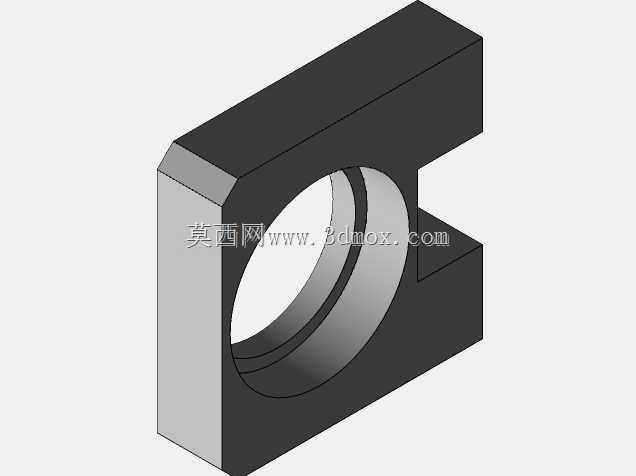

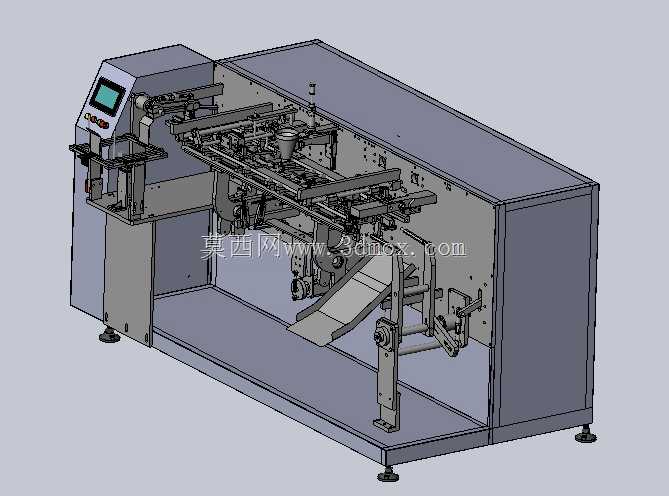

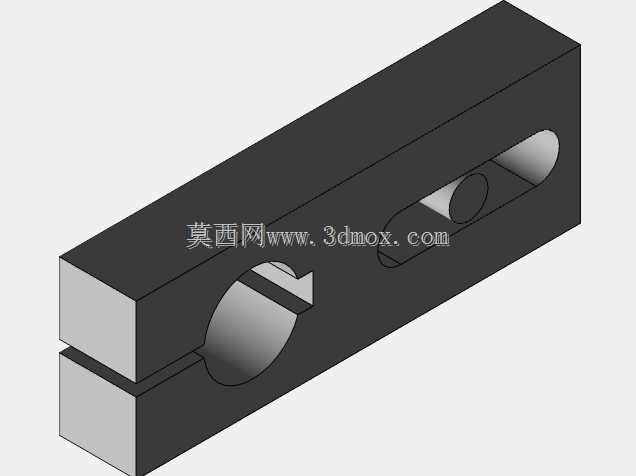

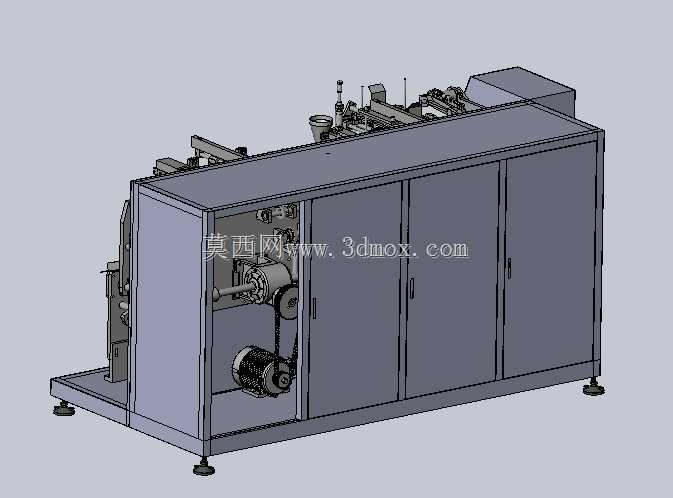

　　在快消品、食品加工、日化用品的批量生产场景中，后端包装环节的效率直接决定整条产线的产能上限，传统人工套袋、封口的作业模式不仅人力成本高，还容易出现封口歪斜、物料装填量偏差、袋面污损等问题，无法匹配前端高速加工设备的产出节奏，卧式给袋包装设备正是为解决这类连续化封装需求开发的专用装备。这款卧式袋包装设备采用水平布局的工位排布逻辑，整机的安装基准面为底部的方管焊接机架，机架底部配置可调脚杯，可在±15mm范围内调节水平度，适配车间地面存在的轻微不平整情况，设备整体占地长度约3.2米，宽度约1.4米，机身最高处距离安装地面约1.7米，安装时需在设备两侧预留至少0.8米的维护通道，前端预留1.2米的空袋上料操作空间，

　　后端预留1米的成品出料输送衔接空间，避免与周边产线设备出现干涉。设备的功能逻辑围绕预制袋的全流程自动化处理展开，从空袋的取料、开袋、物料装填、袋口整理、热封、冷却到成品输出，所有工位沿水平方向线性排布，每个工位的动作通过凸轮连杆机构实现精准时序配合，相比转盘式给袋包装设备，卧式结构的工位间距更大，可兼容更大尺寸的包装袋，同时在装填多物料组合产品时，可在水平排布的工位上灵活增设装填工位，无需大幅改动主体机架结构。设备左侧设置独立的人机操作面板，面板上集成触控显示屏与实体操作按钮，设备运行的工位节拍、热封温度、封口压力参数均可通过触控屏调整，实体按钮包含急停、启动、复位功能，方便操作人员在设备旁快速处置异常情况。

　　空袋上料机构位于设备前端，采用真空吸盘取袋的结构，吸盘的吸附压力可根据包装袋的材质、厚度调整，针对薄型PE袋可降低吸附压力避免袋面吸皱，针对厚型复合袋可提升吸附压力保证取袋成功率，取袋后通过夹袋爪将空袋传递至输送链轨，链轨上的夹袋组件可根据包装袋的宽度调整夹持间距，适配宽度在100mm-300mm范围的预制袋。开袋工位采用双侧吸盘对吸的结构，配合底部的吹气嘴将袋口完全撑开，避免袋口未完全打开导致物料撒漏的问题，装填工位可根据包装物料的类型选配不同的装填头，针对颗粒类物料可配套量杯计量装填结构，针对粉剂类物料可配套螺杆计量装填结构，针对块状物料可配套机械手投料结构，设备的机架上预留了多组安装螺孔，可快速更换不同的装填模块，

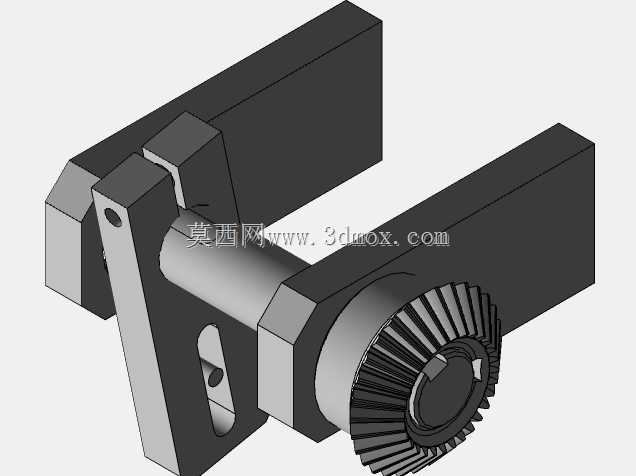

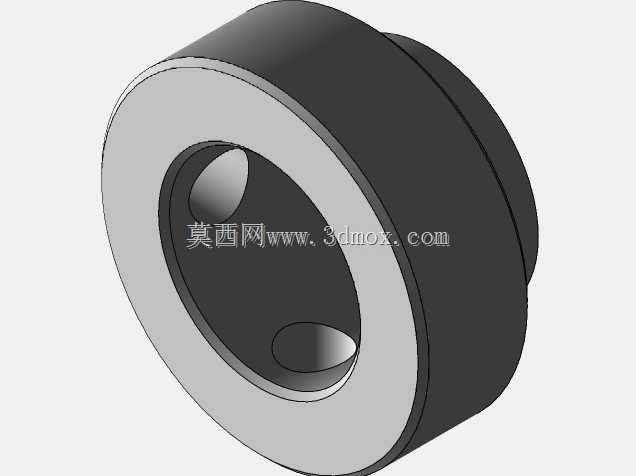

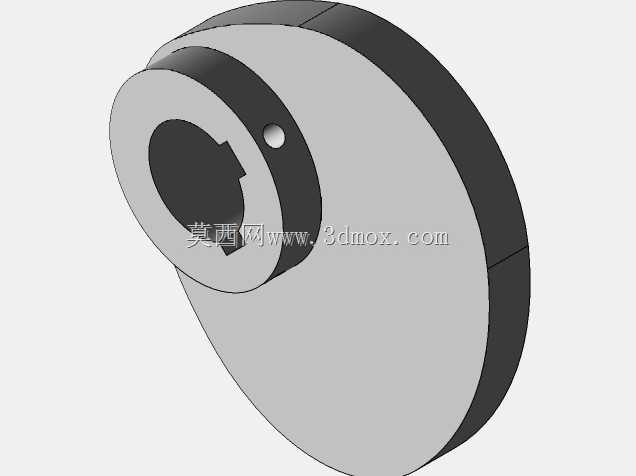

　　适配多品类产品的包装需求。袋口整理工位设置两组柔性压条，在物料装填完成后将袋口的褶皱抚平，同时将袋内多余的空气挤出，避免热封时袋内残留空气过多导致封口鼓包、运输过程中涨袋的问题。热封工位采用上下对压的热封铜条，铜条表面做特氟龙涂层处理，避免热封过程中袋膜粘黏在封条上，热封的温度、压力、保压时间均可独立调整，适配不同熔点的包装膜材，热封后的成品经过冷却工位的冷压条定型，保证封口平整牢固，最后通过出料斜槽将成品输送至下一工序的输送带上。整机的动力传动采用伺服电机配合凸轮分割器的结构，每个工位的动作时序通过机械凸轮保证同步精度，相比纯气动控制的结构，机械凸轮的传动稳定性更高，连续运行时的工位错位故障率更低，设备的所有运动副均配置自润滑轴承，日常维护时仅需定期检查易损件的磨损情况即可，大幅降低运维的工作量。在结构设计过程中，所有与包装袋、物料接触的零部件均采用304不锈钢材质，满足食品加工场景的卫生要求，设备的外罩采用透明亚克力板与钣金组合的结构，既可以观察内部工位的运行状态，又可以避免操作人员误触运动部件引发安全事故，电气控制元件全部布置在机身右侧的独立电气柜内，电气柜设置散热通风口，保证长时间运行时柜内温度处于元件允许的工作范围。
