瓶装饮品三合一洗灌压一体生产设备结构

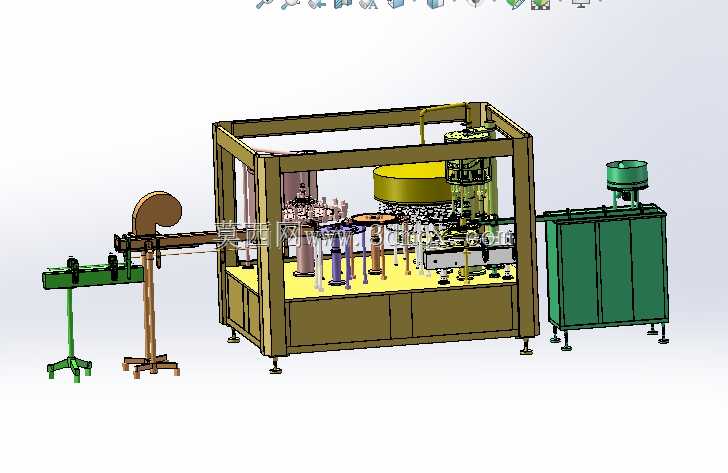

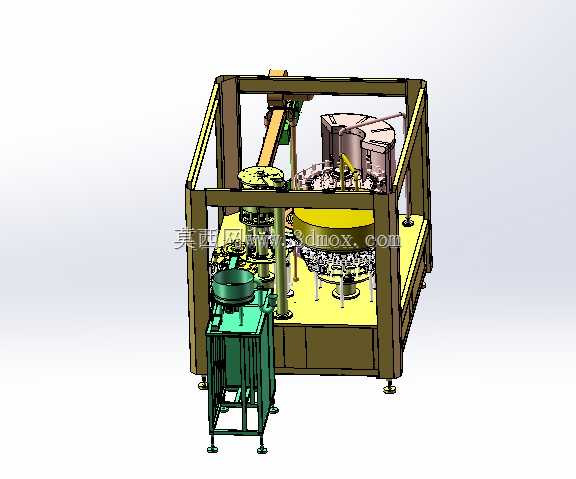

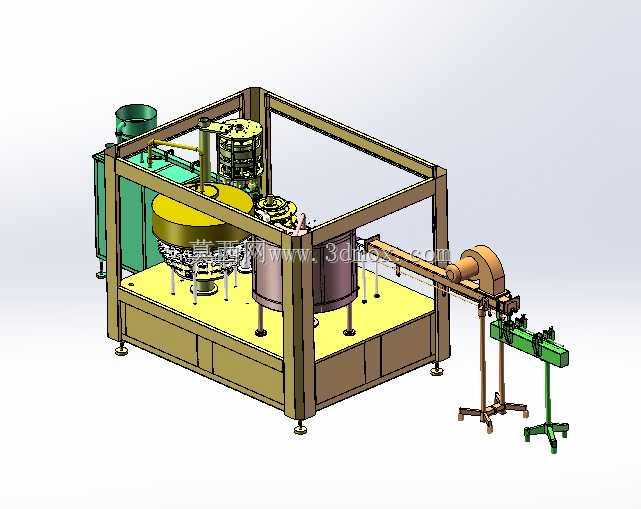

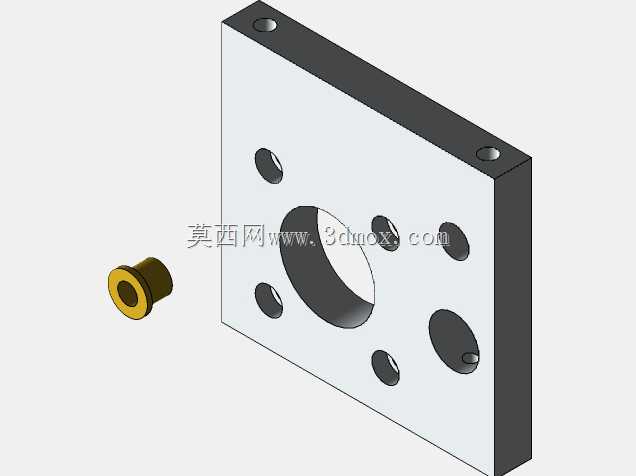

　　在瓶装饮品、瓶装调味品的规模化量产车间里，前段包装工序的效率瓶颈往往出现在洗瓶、灌装、压盖三个独立工位的衔接转运上——传统分散式布局需要在三个工位间布置多段输送线、额外的瓶身定位机构与缓冲存瓶区，不仅占用车间横向空间，转运过程中还容易出现瓶身倾斜、残液滴落、空瓶二次污染的问题，这款三合一集成式设备正是针对这类产线痛点做的结构整合设计。从整体布局来看，设备采用框架式方通焊接机架作为承载主体，机架底部配置可调式支撑脚杯，可根据车间地面平整度调整整机水平度，避免高速运转时因机身倾斜导致的瓶体定位偏差，机架外围预留了透明防护门板的安装槽位，既可以阻隔运转时的水雾、灌装液飞溅，也能方便运维人员快速开门调整内部工位参数。

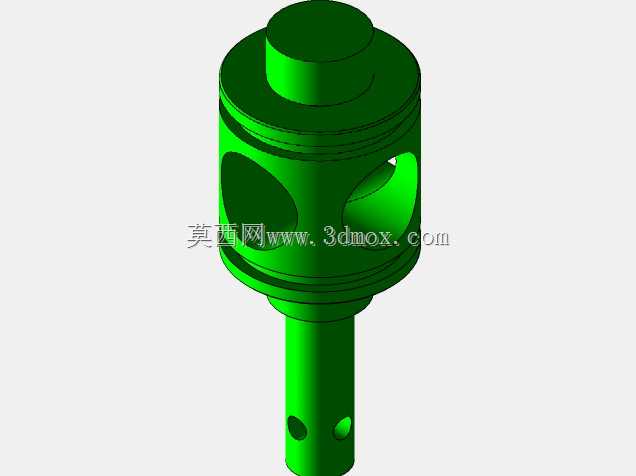

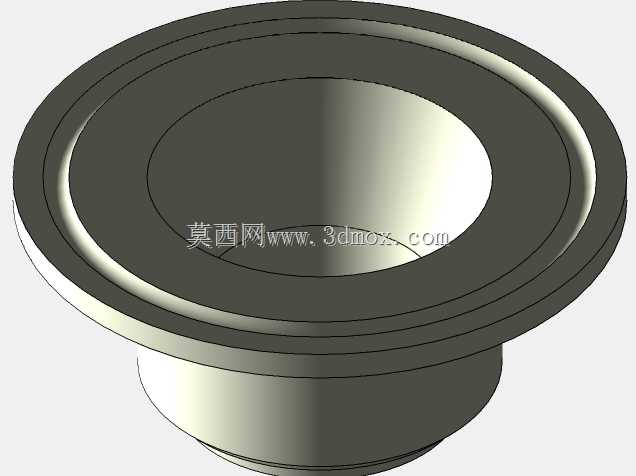

　　进瓶端衔接的是直线式进瓶螺杆分瓶机构，配合星轮拨盘将连续输送过来的空瓶等距分隔，精准送入回转式洗瓶工位，洗瓶工位采用夹瓶翻转结构，空瓶被夹具夹持后翻转180度，内置的喷嘴对准瓶内喷射清洗介质，冲洗后的残液通过下方的集液槽统一导流排出，冲洗完成的瓶体再次翻转回正位，通过过渡星轮送入中间的灌装工位。灌装工位采用等液位回转灌装结构，根据灌装物料的特性可适配常压灌装或者负压灌装阀，灌装阀随回转盘转动过程中完成对中、开阀、灌装、关阀的整套动作，避免灌装过程中的液体外溢，同时每个灌装阀都配置了独立的液位调节机构，可适配不同规格瓶型的灌装液位要求，不需要整体更换灌装盘组件。灌装完成的半成品瓶通过过渡星轮送入另一侧的压盖工位，

　　压盖工位旁配置了振动式理盖料斗，理盖料斗将杂乱的瓶盖整理排序后通过滑道送至压盖头位置，压盖头采用弹性压合结构，可根据瓶盖的高度差自动调整压合行程，避免压盖过紧导致的瓶口变形或者压盖过松导致的密封失效问题，压盖完成的成品瓶通过出瓶星轮拨到出瓶输送线上，送入后续的贴标、装箱工序。设计过程中特意将三个工位的回转盘做了同轴度适配，共用一套主传动系统，通过齿轮传动分配三个工位的运转转速，保证各工位的动作节拍完全同步，相比三个独立设备的传动方案，减少了多套驱动电机的配置，降低了设备的整体功耗，同时也避免了多电机不同步导致的卡瓶、撞瓶问题。设备的安装边界需要考虑进瓶、出瓶输送线的衔接高度，进瓶端输送面高度与车间原有前段输送线保持一致，

　　出瓶端输送面高度匹配后段贴标设备的进料高度，机架侧面预留了电气柜、气动管路的安装空间，不需要额外在设备周边布置独立的柜体，节省车间的安装占地。在瓶型适配方面，更换不同规格的星轮、拨盘、灌装阀与压盖头，即可适配不同直径、不同高度的圆形瓶装产品，换型调整时不需要改动主体机架结构，仅需拆装对应工位的快换式工装组件，大幅缩短产线换型的调试时间。设备内部的管路走线全部沿机架方通内部布置，避免清洗水、灌装液溅到线路上导致的电气故障，各工位的运动部件都配置了润滑脂注油嘴，方便日常运维时的定期保养，不需要大面积拆解设备即可完成润滑维护。从实际投产的场景来看，这类三合一设备常应用在中小型饮品生产企业的瓶装水、果汁、含气饮料生产线，也可适配瓶装酱油、醋等调味品的量产工序，相比分体式设备，整机占地长度可缩短40%左右，减少了车间内的输送线转接点，降低了瓶身在转运过程中的污损概率，同时集成式的结构也减少了操作人员的配置，单台设备仅需一名运维人员定期巡检即可完成正常生产的值守。
