AR15枪械螺栓托架剖视结构设计

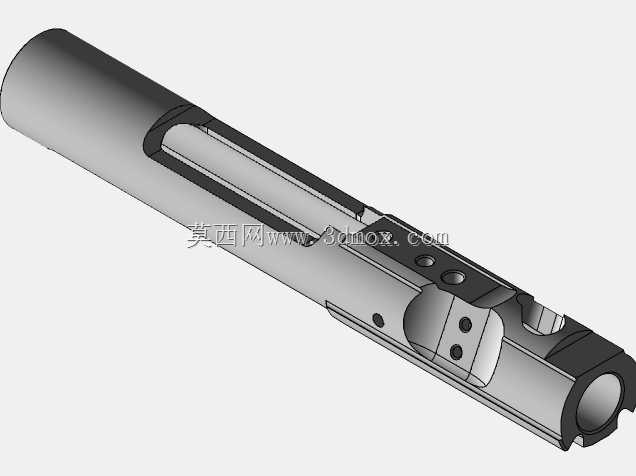

　　在轻武器的自动机系统设计中，螺栓托架作为承担枪机往复导向、击发传力、运动限位的核心承载部件，其结构合理性直接决定了整枪的射击可靠性、循环寿命与操作手感，本次呈现的剖视结构设计，完整还原了该部件的内部腔体、导向槽、安装孔位与配合界面，可直接用于自动机运动仿真、配件适配改型、加工工艺验证等工程场景。从实际应用场景来看，该类部件主要适配民用竞技射击、战术改装场景下的AR15系列步枪，作为自动机的核心载体，需要在连续射击过程中承受枪机后坐的冲击力、复进簧的复位推力，同时为击针、拉壳钩等内置零件提供稳定的安装空间，还要与机匣内壁的导轨、枪管节套的闭锁面、缓冲器组件形成精准的配合关系，任何一处尺寸偏差都可能导致卡壳、复进不到位、闭锁失效等故障。

　　从功能特性来看，该托架采用长筒式主体结构，主体圆柱段与机匣内孔形成大接触面积的滑动配合，相比短行程导向结构，能大幅降低往复运动过程中的卡滞概率，即使在沙尘、泥水等恶劣使用环境下，也能依靠长导向面的自清洁效应维持运动顺畅性；侧面开设的通长导向槽，既可以与机匣上的导向销配合限制托架的周向转动，保证枪机闭锁时的对位精度，也能作为抛壳动作的让位空间，避免弹壳抛出时与托架发生运动干涉；腔体内部的台阶孔设计，分别对应复进簧导杆的安装位、枪机尾部的容纳腔、击锤让位槽，不同直径的台阶过渡处均做了圆角处理，避免应力集中导致的部件断裂；前端面分布的多个销孔与螺纹孔，用于固定枪机组件、抽壳钩限位销，孔位的位置度公差控制在0.02mm以内，

　　保证枪机闭锁时与枪管节套的闭锁齿完全啮合，承受击发时的膛压载荷。从设计思路来看，该结构采用了等强度设计原则，对托架不同位置的壁厚做了差异化处理：承受主要冲击力的前端闭锁配合段壁厚较大，保证击发瞬间的结构刚性，避免出现形变导致闭锁间隙过大；中部导向段在保证导向长度的前提下，通过铣削减重槽降低整体重量，减少自动机往复运动的惯量，降低连发射击时的枪口跳动；尾部与缓冲器接触的端面做了硬化处理设计预留，可通过表面渗碳工艺提升接触端面的耐磨性，避免长期后坐撞击导致的端面塌陷。从安装边界与尺寸配合来看，该托架的主体外径与AR15标准机匣的内孔直径采用H7/g6的间隙配合，既保证滑动顺畅无卡滞，又避免间隙过大导致的运动晃动；

　　导向槽的宽度与机匣导向销的直径配合间隙控制在0.03-0.05mm，既限制周向转动，又不会因为热胀冷缩出现运动卡滞；内部腔体的深度尺寸需要与复进簧的预压长度匹配，保证枪机后坐到位时复进簧的压缩量在设计范围内，避免复进簧过载失效；前端安装孔的位置与枪机组件的固定销位完全对应，装配时无需额外修配即可完成定位。在实际的结构验证过程中，该剖视模型可以清晰展示内部的装配关系，帮助设计人员快速检查运动干涉点：比如枪机在托架内部往复运动时，抽壳钩的摆动范围是否会与腔体内壁发生碰撞，击锤抬起时是否会与托架底部的让位槽发生干涉，抛壳窗位置是否与弹壳的抛出轨迹对齐；同时也可以用于加工工艺的编排，长筒外圆的加工需要采用两端顶针装夹的方式保证同轴度，导向槽的铣削需要采用专用夹具保证槽的直线度与位置度，内部台阶孔的加工需要采用深孔钻工艺保证孔的圆柱度，各个安装孔的加工需要在一次装夹下完成，避免多次装夹带来的位置度误差。对于从事轻武器配件改装、自动机结构设计的工程人员来说，该结构的设计细节具备较高的参考价值，比如长导向面的设计思路可以迁移到其他往复运动部件的设计中，等强度壁厚的处理方式可以在保证结构强度的前提下有效降低部件重量，配合公差的选取逻辑可以适配不同工况下的滑动配合场景。
