NEMA17步进电机L型安装固定支架

项目分类:通用机械零部件 发布时间:2024-05-24 ID:751932
  • NEMA17步进电机L型安装固定支架

  在小型自动化设备、桌面级数控装置、3D打印运动模组以及小型输送线的驱动端布局中,步进电机的安装固定精度直接决定了整套传动系统的运行稳定性,这款适配NEMA17规格步进电机的L型安装支架,正是针对小规格步进电机侧装、垂直安装场景设计的专用固定构件。日常做小型设备结构设计时,很多新手会直接用平板弯折件随意固定电机,往往忽略电机输出轴与传动部件的同轴度要求,运行一段时间后就会出现同步带跳齿、联轴器偏心磨损、电机轴承受径向力过大发热的问题,这款支架的设计从安装基准出发,将电机安装立面与底座安装面的垂直公差控制在小尺寸设备适用的精度范围内,能有效避免安装偏差带来的附加负载。

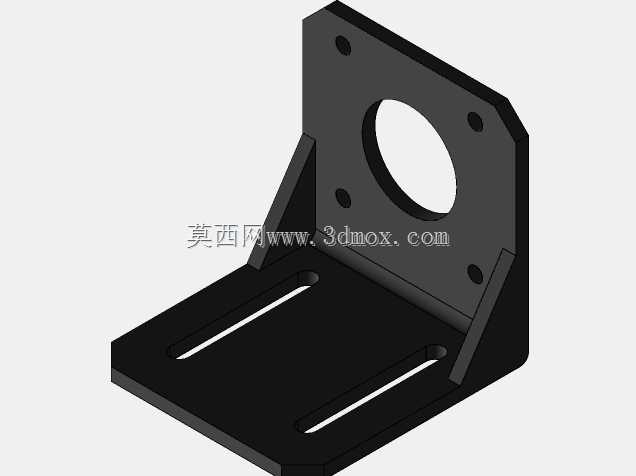

  从结构形态来看,支架采用一体化L型折弯加两侧加强筋的结构,区别于无加强的单薄折弯件,两侧三角加强筋直接连接立面与底座,在电机频繁启停、正反转切换产生的交变冲击力作用下,不会出现立面后仰变形、安装面翘曲的问题。立面的安装孔完全匹配NEMA17步进电机的标准安装孔位,中心预留的大尺寸通孔刚好容纳电机输出轴端以及联轴器的安装空间,不需要额外在支架上扩孔避让,安装时直接将电机端面贴合立面,穿入固定螺丝即可完成电机端的定位,不需要反复调整电机的居中位置。

  底座部分设计了两条平行的长条形安装槽,而非固定直径的圆孔,这一设计给现场安装调试留出了足够的调整余量:不管是搭配同步带传动需要调整中心距张紧同步带,还是搭配丝杠传动需要微调电机与丝杠的同轴度,都可以松开底座固定螺丝,沿着长槽方向滑动支架调整位置,调整到位后再锁紧螺丝即可,不需要在设备安装底板上重新打孔,大幅降低了现场装配的调试难度。在实际应用场景中,这类支架常被用在桌面型点胶机的X/Y轴驱动端、小型皮带输送机的驱动辊固定端、自动化分拣料道的拨料电机安装位,还有很多DIY数控设备、小型雕刻机的进给轴驱动端也会选用同款规格的支架,因为NEMA17是42系列步进电机的通用安装标准,市面上绝大多数42步进电机都能直接适配这款支架,不需要单独定制安装孔位。

  从设计思路上看,这款支架没有多余的冗余结构,所有结构特征都服务于安装固定与精度保持的核心需求:立面厚度经过受力校核,能承受42步进电机在额定扭矩输出时的反作用力,不会出现立面震颤;底座的厚度保证了长槽位置的锁紧强度,螺丝锁紧后不会因为设备运行的振动出现支架移位;加强筋的位置避开了电机尾部的接线空间,安装电机时接线插头不会和支架产生干涉,同时也不会妨碍底座安装螺丝的锁紧操作。在做三维建模时,这类支架的建模逻辑也很有参考性:先确定电机安装的基准面,以电机输出轴中心为布局原点,先画出立面的安装孔位与中心避让孔,再根据安装空间的边界确定底座的长度与宽度,长槽的长度要覆盖常用的调整行程,一般预留15-20mm的调整量即可满足绝大多数场景的张紧与对中需求,加强筋的尺寸要兼顾结构强度与安装操作空间,不能做的过大导致扳手无法伸到底座位置拧螺丝。

  实际选型使用时,需要注意安装边界的匹配:支架立面的高度要能覆盖电机安装端面的尺寸,避免电机固定后上端或下端突出支架导致固定受力不均;底座的宽度要和设备安装铝型材的宽度匹配,比如用2020铝型材做设备框架时,底座宽度不能超过40mm,否则会和相邻的型材或其他构件产生干涉;长槽的宽度要适配常用的M4或M5固定螺丝,保证螺丝能顺利穿入同时不会有过大的间隙导致定位偏移。很多工程师在做小型设备设计时,往往会忽略这类小固定件的细节选型,实际上这类基础安装件的精度与结构合理性,恰恰是整套设备长期稳定运行的基础,相比自己临时画图加工的非标准支架,这类匹配标准电机规格的支架在安装便利性、结构可靠性上都有明显优势,也能减少设计阶段的重复建模工作量,缩短设备开发的周期。在装配过程中,建议先将电机固定在支架立面上,再将支架整体放到设备安装底板上初步固定,之后转动电机输出轴检查传动部件的运行顺畅度,沿着长槽微调支架位置直到传动无卡滞、同轴度符合要求,最后完全锁紧底座的固定螺丝,这样的装配顺序能最大程度发挥长槽的调整优势,避免装配后出现传动卡涩的问题。
