NEMA17规格绕线式弹性联轴器结构设计

　　在桌面级数控设备、小型自动化模组、3D打印运动轴这类对传动同轴度误差补偿有要求的场景里，这类绕线式弹性联轴器是非常常见的传动连接件，主要适配42规格也就是NEMA17安装尺寸的步进电机输出端，用来连接电机轴和传动丝杠、光轴或者负载输入轴，补偿两轴之间因为加工装配误差、机架受力形变、运行温升带来的径向、角向以及轴向偏移，避免刚性连接下的额外负载损耗，减少电机轴承和传动端轴承的偏磨问题，同时能过滤掉一部分电机运行带来的高频振动，提升传动平稳性。

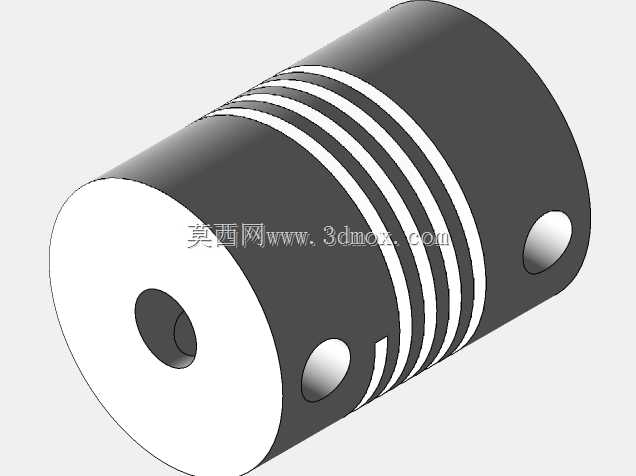

　　从结构设计来看，这款联轴器采用一体式圆柱基体加工，主体中段切割出多道平行的螺旋绕线槽，也就是图中可见的多道环形切槽结构，这种切槽结构是弹性补偿的核心，没有额外的拼接零件、弹性橡胶块或者紧固件组合，靠基体金属自身的弹性形变来实现偏移补偿，相比拼接式的梅花联轴器、膜片联轴器，没有装配间隙，零背隙的传动特性更适合需要正反转频繁切换、定位精度要求较高的开环步进传动场景。两端的轴孔分别对应电机输出轴和负载轴的安装，孔侧设计有径向顶丝孔，也就是图中端面可见的两个侧孔，装配时通过紧定螺钉直接顶紧轴的平面，实现轴和联轴器的周向固定，安装拆卸不需要复杂的工装，现场装配调整非常方便，适合小型设备的快速组装和后期维护。

　　安装边界方面，这类适配NEMA17电机的联轴器，外径通常控制在20mm到25mm区间，长度根据补偿量需求在25mm到35mm之间，两端轴孔常规适配5mm、6mm、8mm这几种常见的42步进电机输出轴径，也可以根据负载端轴径做匹配设计，径向最大允许补偿量一般在0.2mm到0.5mm，角向补偿角度可达1到2度，轴向补偿量在0.1mm到0.3mm区间，完全能覆盖小型设备机架加工的形位公差范围，不需要刻意追求极高的机架加工同轴度就能实现稳定传动。基体材质一般选用铝合金一体加工，重量轻，转动惯量低，不会给步进电机带来额外的启动负载，表面做阳极氧化处理提升耐磨和抗腐蚀性能，绕线槽的切割宽度、圈数直接决定联轴器的刚性和补偿能力，槽数越多、槽宽越大，补偿能力越强但传动刚性会相应降低，设计时需要根据传动的扭矩需求、转速范围做平衡，这类小型绕线联轴器通常能传递1Nm到3Nm的扭矩，完全覆盖42步进电机的额定输出扭矩范围，适配转速一般在3000rpm以内，完全满足桌面级数控、小型自动化模组的运行转速需求。

　　实际选型应用中，需要注意顶丝的锁紧扭矩，避免锁紧力过大造成轴孔变形夹死轴，或者锁紧力不足出现传动打滑，装配时要保证两端轴插入联轴器的深度足够，一般要求插入深度不小于轴径的1.5倍，避免运行中轴脱出。相比其他类型的微型联轴器，这种一体绕线结构没有易损件，不需要定期更换缓冲垫，长期运行的维护成本更低，同时自身的阻尼特性可以吸收一部分传动过程中的冲击，在快速启停的运动场景下能减少负载端的冲击振动，提升运动部件的运行寿命。在做三维结构设计时，绕线槽的螺旋升角、槽间壁厚是核心参数，需要通过有限元分析校核不同偏移量下的应力分布，避免槽根位置出现应力集中导致长期运行断裂，同时要保证顶丝孔的位置和轴孔的垂直度，确保紧定螺钉锁紧时能均匀贴合轴面，不会出现顶偏造成的轴同轴度额外偏差。
