符合ISO标准的带尺寸槽式滑轮结构

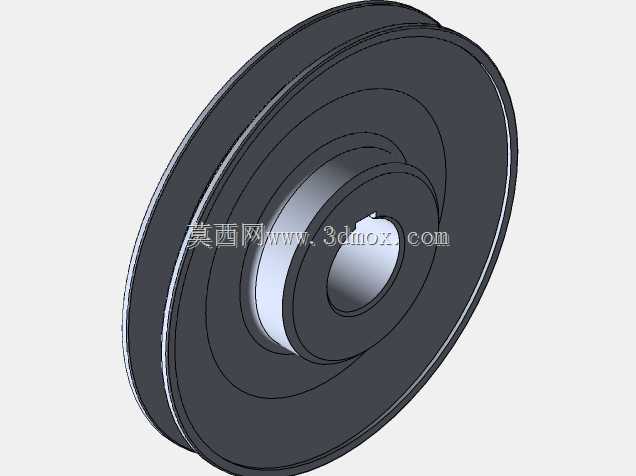

　　在常规带传动系统的设计选型环节里，这类带槽滑轮是绕接传动皮带、调整传动张紧力、改变动力传递方向的核心承载零件，日常能在轻工输送线、小型机床进给机构、农用机械辅传系统、纺织设备排线单元里见到它的应用，区别于定制化的非标轮体，这款结构完全遵循ISO相关标准的尺寸规范做参数化建模，所有配合面、轮槽轮廓、安装基准都做了全尺寸约束，设计人员拿到模型后不需要再做二次测绘修正，就能直接调入装配体做干涉检查与装配验证。从结构细节来看，轮体采用单槽式设计，轮缘的槽型轮廓做了适配标准三角带或者平皮带的圆弧过渡，槽壁的倾斜角度完全匹配标准皮带的楔角要求，能避免皮带运行过程中出现偏磨、打滑、脱出的问题，轮辐部分采用等厚圆盘式结构，没有做多余的减重挖孔，

　　这种设计一方面能降低铸造或者机加工的工艺难度，小批量生产时直接用圆钢车削就能成型，不需要开复杂的压铸模具，另一方面整幅式的轮盘结构动平衡性能更好，在中高线速度运行工况下不会因为结构不对称产生额外的径向振动，能有效延长配套轴承的使用寿命。中心的安装孔做了带键槽的通孔设计，键槽的尺寸、位置公差都遵循标准轴孔配合要求，安装时可以通过平键传递扭矩，避免轮体和传动轴之间出现相对转动，轮毂部分做了轴向的凸台延伸，凸台的轴向长度比轮辐厚度高出一定尺寸，这个结构是为了给轴上的固定挡圈或者锁紧螺母留出安装空间，同时也能增大轮体和轴的配合接触面积，提升传动过程中的连接刚性，避免长期受径向载荷作用出现轮毂开裂的问题。做这款模型的设计时，

　　首先是从安装边界倒推的整体尺寸约束：先确定适配的轴径范围，再根据传递功率的大小匹配对应的轮槽基准直径，轮槽的基准直径不能过小，否则会增大皮带的弯曲应力，加速皮带的疲劳老化，同时轮缘的外径要留出足够的安全余量，避免高速运行时轮缘受离心力作用出现变形；其次是安装位置的边界校核，轮体装入设备后，两侧要和相邻的机架壁、轴承座留出足够的间隙，不能和周边的紧固件、走线槽发生运动干涉，轴向定位的尺寸要和轴上的台阶位置完全对应，保证装配后轮体的槽面中心和配套带轮的槽面中心处于同一平面，偏差控制在标准允许的范围内，否则会加剧皮带的单边磨损。从实际使用的场景来看，这类标准滑轮除了作为主动或者从动的动力传递轮使用，还可以作为张紧轮安装在皮带的松边位置，

　　通过调整安装座的位置来改变皮带的包角，补偿皮带长期运行后产生的塑性伸长，保证传动系统的张紧力处于合理区间，不会因为张紧力过大导致轴承受力过载，也不会因为张紧力过小出现传动打滑丢转的问题。模型在建模过程中对所有的工艺圆角都做了还原，轮缘的外边缘、轮毂和轮辐的交接位置都做了符合机加工要求的圆角过渡，没有尖锐的直角棱边，一方面能避免热处理或者加工过程中出现应力集中导致的零件开裂，另一方面也能减少安装调试过程中尖锐边角对操作人员的划伤风险。对于做设备改型或者常规传动系统设计的工程师来说，这种带全尺寸约束的标准件模型，能直接用来生成工程图做生产指导，不需要再从零开始绘制轮槽的轮廓曲线、核对标准尺寸表，能大幅缩短前期的设计周期，同时因为所有尺寸都遵循ISO标准，采购配套的标准成品件时也能直接对应型号，不需要单独开模定制，能有效降低设备的生产制造成本，缩短零部件的采购周期。在做装配验证的时候，还可以直接在软件里给轮体添加旋转配合，模拟皮带传动的运动过程，检查轮体转动时和周边护罩、机架的最小间隙是否满足安全规范要求，确认键槽的位置和轴上键槽的位置是否对齐，避免实际装配时出现零件无法安装的问题。
