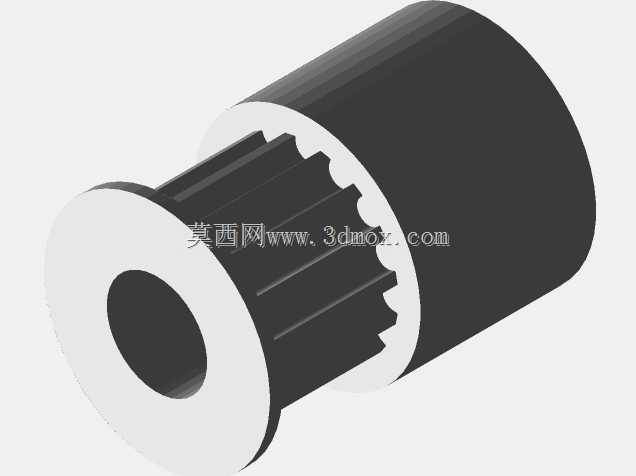

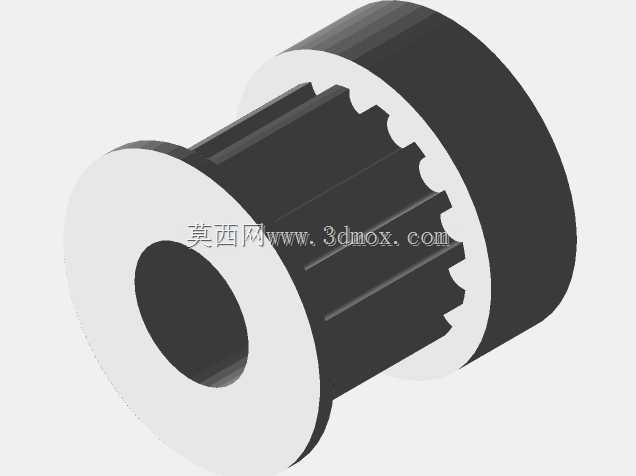

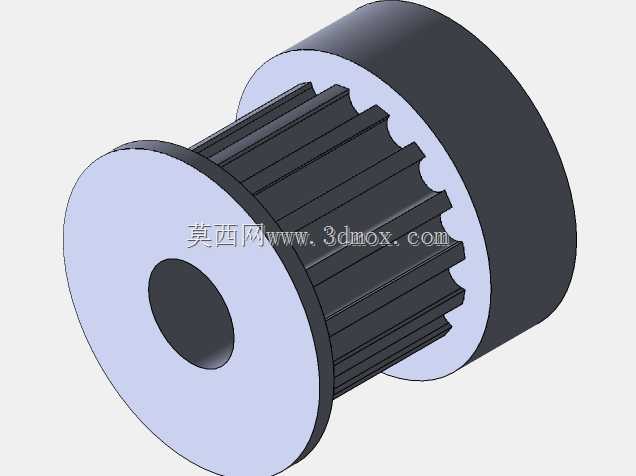

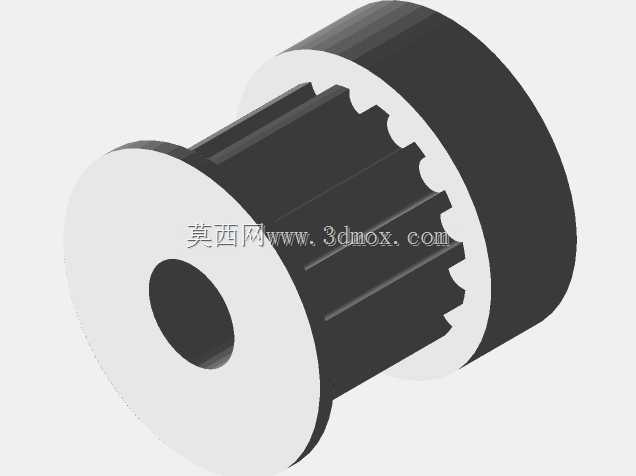

六自由度机械臂用HTD同步带轮结构

　　在桌面级六自由度机械臂的关节传动链路里，同步带轮的选型与结构设计直接决定了关节传动的背隙、重复定位精度以及高速运转下的动态稳定性，这款16齿3M节距的同步带轮，正是针对小型协作机械臂的关节紧凑布局需求开发的传动构件。不同于常规工业设备上使用的大规格同步带轮，小型机械臂的关节内部空间极其有限，既要保证带轮与同步带的啮合齿数足够，避免高速启停时出现跳齿问题，又要严格控制带轮自身的转动惯量，降低关节伺服电机的负载余量要求，因此在设计初期就没有沿用标准件的厚幅板结构，而是采用了单边凸台的轻量化构型。从安装边界来看，这款带轮的内孔直接适配机械臂关节常用的微型输出轴径，凸台端面可以直接贴合关节轴承的内圈端面，不需要额外加装轴套调整轴向位置，

　　装配时只需要通过侧面的紧定螺钉完成周向固定，就能保证带轮的径向跳动控制在0.02mm以内，完全满足小型机械臂关节0.1mm级重复定位精度的传动要求。带轮的齿形完全遵循HTD3M同步带的啮合轮廓，齿顶做了微小的圆弧倒角处理，既可以减少同步带齿面进入啮合时的刮擦磨损，也能在带轮高速正反转切换时，降低齿面的冲击载荷，延长同步带的使用寿命。在实际的机械臂应用场景中，这类带轮主要布置在小臂与腕部的传动环节，因为腕部关节需要频繁做姿态调整，传动链路的正反转切换频率远高于大臂关节，对传动件的背隙控制要求更高，这款带轮的齿向公差严格控制在0.01mm以内，装配后与同步带的啮合侧隙可以稳定维持在0.03-0.05mm区间，

　　既不会因为侧隙过大导致腕部定位出现偏差，也不会因为侧隙过小导致传动阻力增大、电机发热。设计过程中还特意优化了带轮的轮毂长度，让带轮的重心尽可能靠近关节轴承的支撑点，减少带轮转动时产生的悬臂弯矩，避免关节轴在长期交变载荷下出现疲劳变形。很多初次做小型机械臂设计的工程师容易忽略同步带轮的安装基准问题，直接选用光孔无凸台的标准带轮，装配时很难保证带轮的端面与关节轴的垂直度，运转时很容易出现同步带跑偏、齿面偏磨的问题，这款带轮的凸台外圆与内孔做了同轴度约束，装配时凸台端面与轴承内圈贴合后，自然就能保证带轮端面的跳动精度，不需要反复调整安装位置，能大幅提升关节装配的效率。从传动特性来看，16齿的3M带轮在搭配15mm宽度的同步带时，

　　单级传动可以传递最大1.2N·m的扭矩，完全覆盖小型六自由度机械臂腕部关节0.8N·m以内的额定负载需求，同时带轮的节圆直径只有15.28mm，在保证传动比的前提下，尽可能缩小了关节的径向尺寸，让机械臂的腕部结构可以做得更紧凑，避免运动过程中与周边工件、夹爪发生干涉。带轮的外缘挡边高度设计为1.2mm，刚好可以限制同步带的轴向窜动，又不会因为挡边过高增加不必要的转动惯量，挡边的边缘做了卷边处理，不会刮伤同步带的侧边纤维层。在做三维建模的时候，齿形部分是通过参数化草图阵列生成的，每个齿的轮廓都严格按照HTD带轮的齿廓方程绘制，没有做简化处理，导入到装配体中可以直接做啮合干涉检查，也能直接导出工程图用于机加工生产，不需要二次修正齿形尺寸。对于做小型自动化设备、桌面级机器人的结构工程师来说，这类经过实际装机验证的同步带轮结构，可以直接复用在相似的紧凑传动场景中，不需要从零开始计算齿形参数、验证安装边界，能大幅缩短传动结构的开发周期。
