SCUTTLE机器人双频天线固定安装支架

　　这款天线固定支架是专为SCUTTLE移动机器人平台开发的外设挂载组件，核心作用是为机器人的无线通讯模块提供稳定的天线安装位，解决移动机器人运行过程中天线晃动、信号遮挡、安装位不兼容的常见工程问题。在移动机器人的实际作业场景中，2.4G与5G频段的无线通讯是远程操控、数据回传、集群组网的核心传输通道，天线的安装位置、固定稳定性直接决定了通讯链路的信号质量，若天线直接悬空固定在主控板上，机器人行进过程中的振动、转向带来的惯性拉扯很容易导致天线接头松动、馈线磨损，甚至出现天线剐蹭周边障碍物的情况，这款支架就是针对这类现场问题做的定向结构优化。

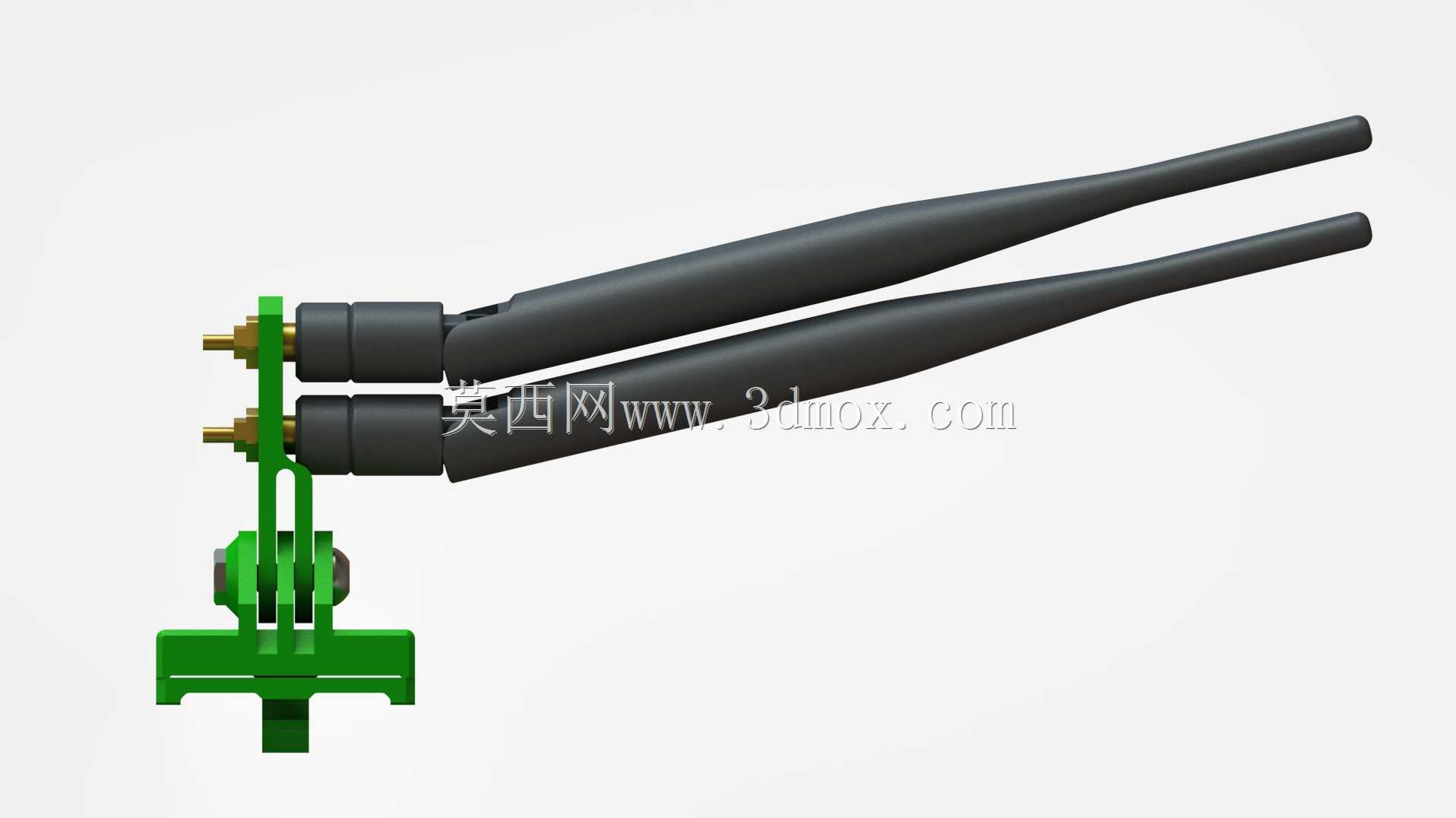

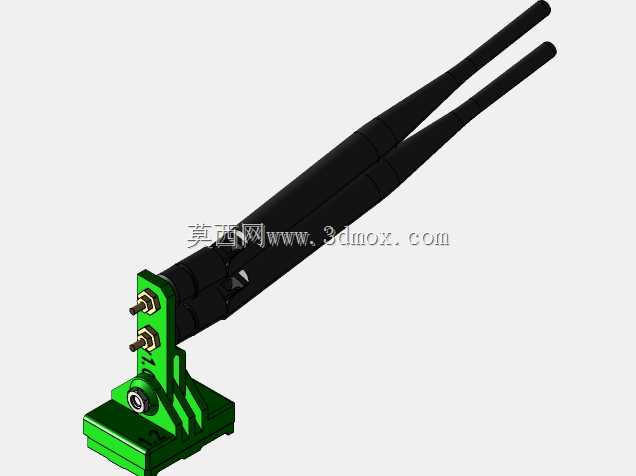

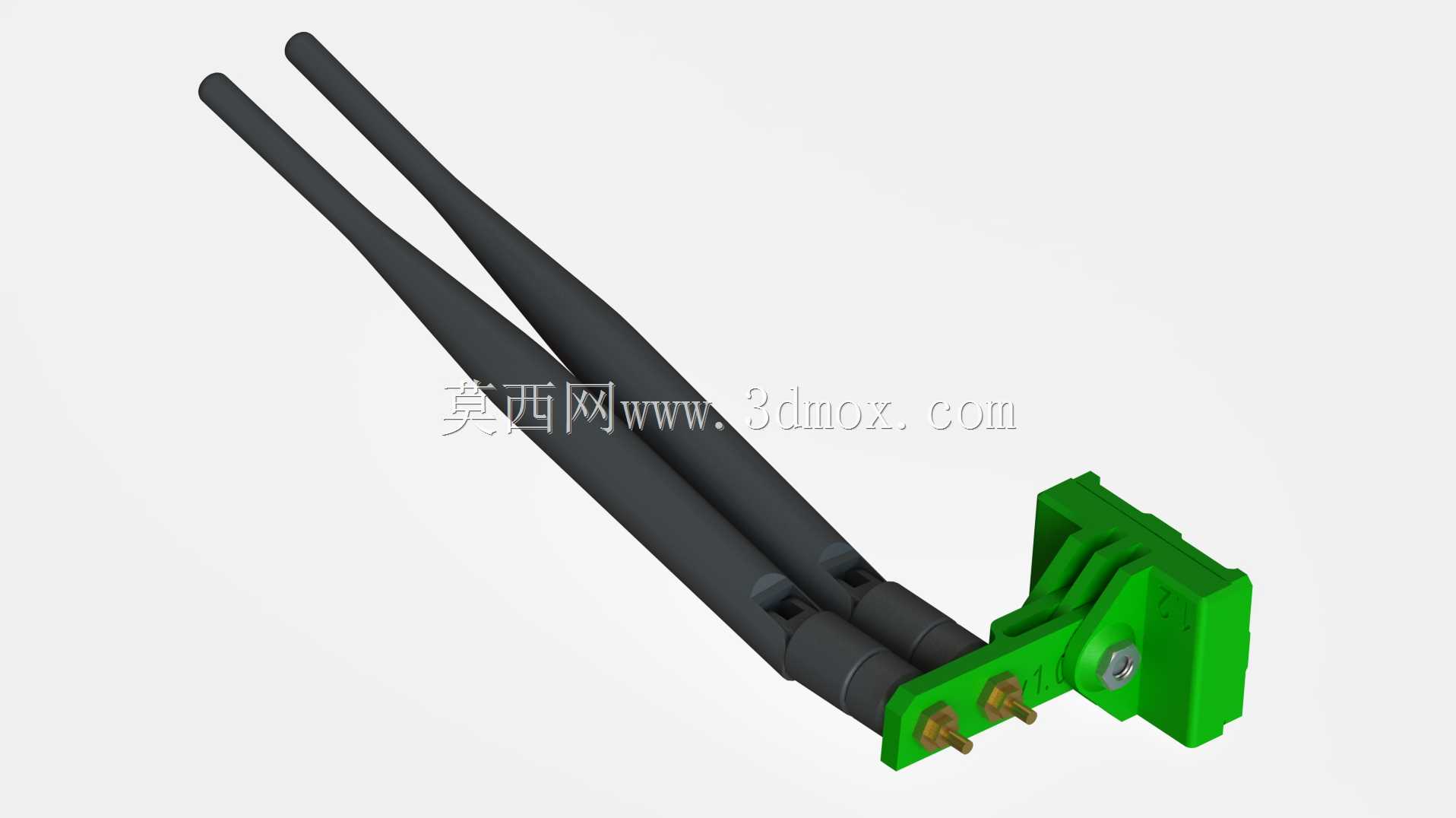

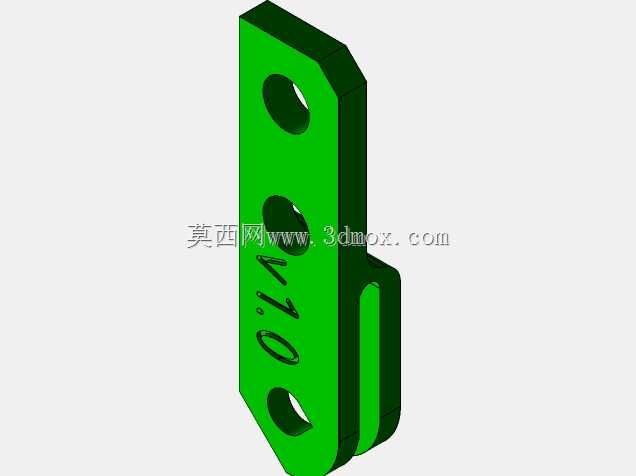

　　从功能特性来看，支架本体采用一体化安装座设计，可同时容纳两根同规格的棒状天线，兼容2.4GHz与5GHz两个常用通讯频段的棒状天线安装，安装位的孔径与天线根部的接头尺寸做了公差匹配，天线插入后不会出现径向晃动，同时支架侧面预留了螺丝过孔，可通过M5规格的紧固件完成天线根部的二次锁固，避免机器人长期运行后天线出现松脱。支架的连接端做了与SCUTTLE平台相机组件的兼容设计，可直接与相机扭转支架、相机枢轴的安装接口匹配，不需要在机器人原有结构上额外打孔做改造，直接替换原有安装位的紧固件即可完成装配，大幅降低外设加装的改造成本。

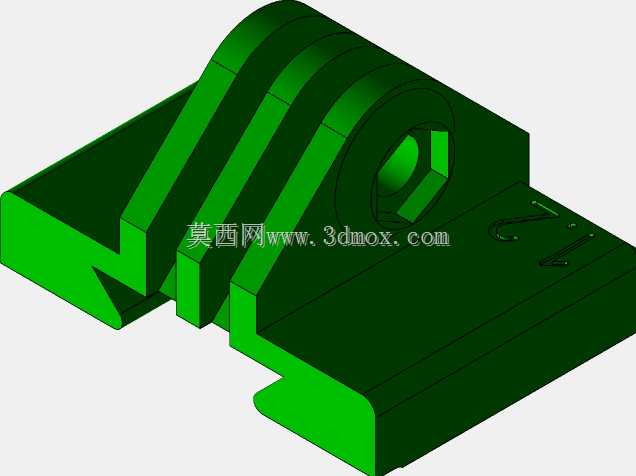

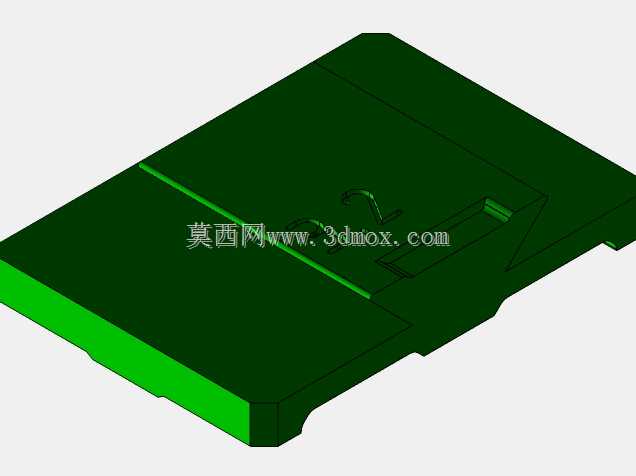

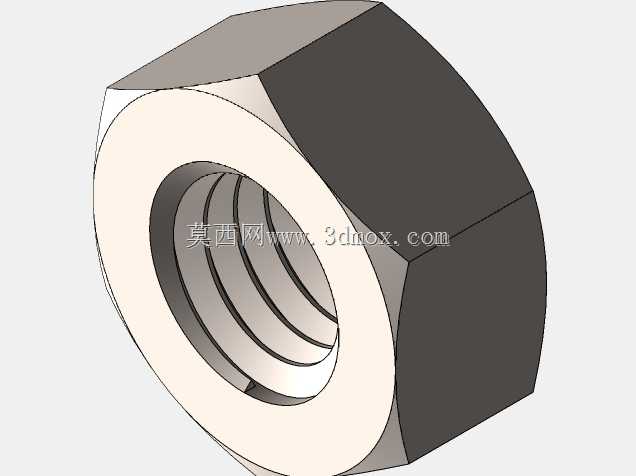

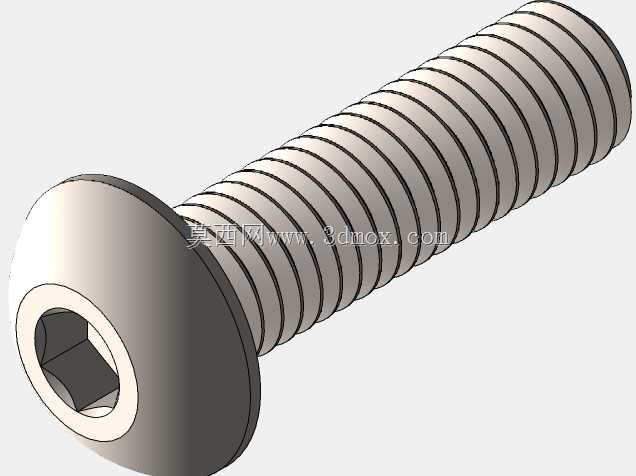

　　设计思路上，这款支架充分考虑了3D打印工艺的成型特性，整体结构没有复杂的倒扣与悬空结构，采用FDM工艺即可直接打印成型，不需要额外添加支撑结构，打印完成后仅需简单去除毛边即可投入使用，适合机器人开发者快速打样迭代。结构受力层面，支架的安装基座做了加厚处理，天线伸出端的根部做了三角加强筋结构，可抵消机器人急停、转向时天线带来的惯性冲击力，避免长期受力后支架根部出现断裂。安装边界方面，支架采用M5×20mm的螺丝与配套M5螺母完成与机器人本体的固定，安装后天线的伸出方向与机器人顶面呈固定夹角，既避开了相机的视场范围，不会对视觉采集造成遮挡，同时天线的信号发射方向也避开了机器人本体金属结构的屏蔽区域，可最大化保证无线信号的收发效率。

　　实际装配过程中，需要先将两根天线的馈线从支架的安装孔位穿出，再将天线根部卡入支架的定位槽内，锁固天线的压紧螺丝后，再将整体支架对准相机枢轴的安装孔位，穿入固定螺丝拧紧螺母即可完成装配，整个装配过程不需要特殊工装，普通内六角扳手即可完成操作。支架的安装位置处于机器人本体的上部靠前区域，既不会影响机器人上部其他传感器的安装，也不会在机器人通过狭窄通道时出现天线剐蹭侧壁的问题，天线伸出的长度经过匹配计算，两根天线之间的间距满足信号隔离要求，不会出现同频干扰影响通讯质量的情况。针对移动机器人户外作业的场景，支架的结构设计也考虑了一定的防松能力，所有螺丝连接位都预留了防松垫片的安装空间，若应用在振动较大的作业场景，可添加防松垫片进一步提升连接可靠性，支架本身的材料可根据使用场景选择PLA、ABS或者PETG等不同的3D打印耗材，满足不同强度、耐候性的使用需求。
