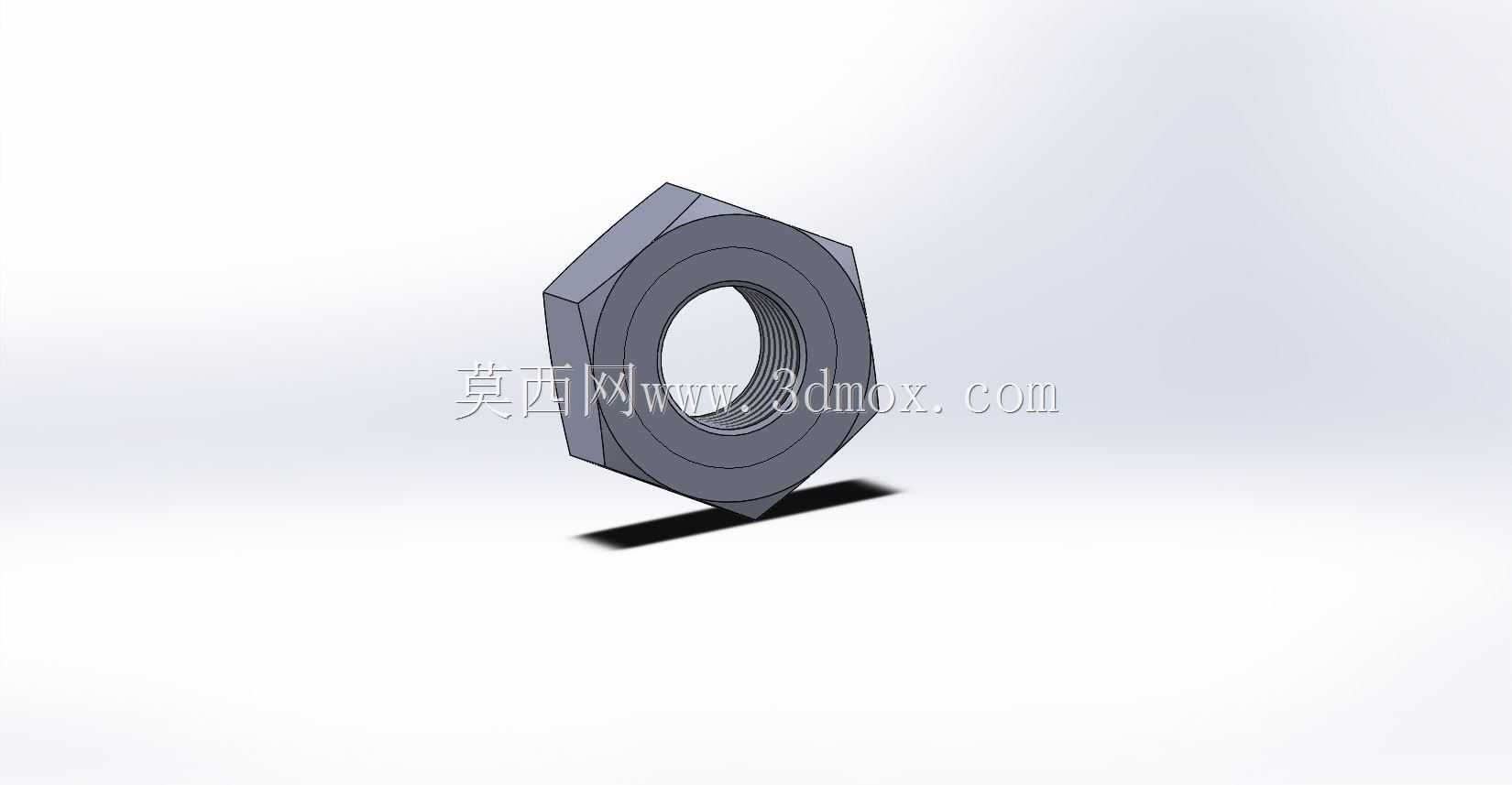

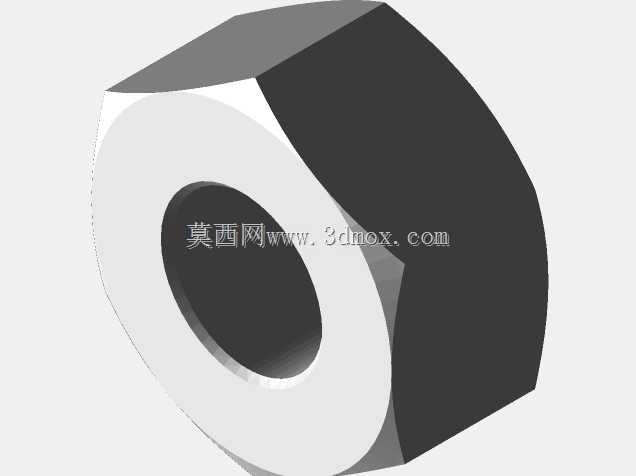

标准M8六角锁紧螺母结构设计

　　在各类机械装配场景里，螺纹紧固件是最基础也最核心的连接单元，其中六角螺母的应用覆盖了从民用家电组装、普通工装夹具搭建，到重型工程机械装配、精密电子设备固定的几乎所有工业领域。这款M8规格的六角螺母，是按照普通粗牙螺纹标准设计的常用紧固件，日常选型时经常和同规格的外螺纹螺栓、螺柱配合使用，实现两个或多个带通孔零件的可拆卸紧固连接。

　　从实际使用的角度看，这类六角螺母的设计首先要兼顾拧紧操作的便利性和连接的可靠性，六角外形的六个受力面可以适配普通开口扳手、活动扳手、套筒扳手等多种常用紧固工具，在装配空间受限的场景下，只需要60度的扳手回转角度就能完成一次拧动操作，相比四角螺母能适应更狭小的操作空间，这也是六角外形成为紧固件主流设计的核心原因。设计时首先确定螺纹规格为M8粗牙，螺距采用标准的1.25mm，螺纹公差按照常用的6H级精度设计，能和市面上绝大多数同规格外螺纹零件实现顺畅配合，不会出现卡滞或配合间隙过大导致的连接松动问题。

　　外形尺寸方面，这款螺母的对边宽度严格遵循通用紧固件标准，控制在13mm左右，厚度设计为6.4mm，既保证了足够的螺纹啮合圈数——按照工程经验，螺纹啮合长度达到螺纹公称直径的0.8倍以上就能满足常规静载荷下的连接强度要求，6.4mm的厚度可以提供超过5圈的有效螺纹啮合，足够应对普通场景下的拉力、剪力载荷；同时也不会因为厚度过大造成材料浪费和装配空间的额外占用。螺母的两个端面都设计了平整的承压面，表面粗糙度控制在合理范围，装配时承压面可以和被连接件表面、垫圈表面实现均匀贴合，避免拧紧过程中出现偏载，导致螺纹受力不均产生滑牙或者连接预紧力不足的问题。

　　在结构细节处理上，螺母的六角棱边都做了小尺寸的倒角处理，一方面可以去除加工过程中产生的毛刺，避免装配和使用过程中划伤操作人员或者零件表面，另一方面倒角可以在拧入外螺纹时起到导向作用，即使螺纹初始对位存在小角度偏差，也能顺利引导螺母旋入，提升装配效率。螺纹入口处也做了轻微的倒角，去除螺纹首牙的锐边，既可以避免首牙磕碰损伤导致螺纹失效，也能在装配时快速对准外螺纹，减少对扣时间。

　　实际应用中，这类螺母可以搭配平垫圈使用来分散承压面的压力，避免拧紧时螺母压伤较软的被连接件表面，比如铝合金件、塑料件的连接场景；在有振动、冲击载荷的设备上，比如电机安装座、输送机机架、机床防护门的连接位置，还可以搭配弹簧垫圈或者防松垫圈使用，抵消振动带来的螺纹副相对转动趋势，避免螺母在设备运行过程中自行松脱引发连接失效。设计建模时，需要先绘制六角外形的草图，拉伸得到螺母的基体，之后通过螺旋线扫描切除的方式生成内螺纹结构，最后添加各个位置的倒角特征，建模过程中要注意螺纹牙型的角度和尺寸精度，保证生成的螺纹和标准外螺纹能够正常配合，同时六角的对边尺寸、对角尺寸要严格控制公差，避免出现扳手无法卡入或者卡入后间隙过大打滑的问题。

　　从安装边界来看，这款螺母在装配时需要预留足够的扳手操作空间，以螺母中心为基准，周边至少要留出7mm以上的径向空间来容纳扳手头部，轴向方向不需要额外预留过多空间，只要能保证扳手可以卡入螺母六角面即可，在沉孔安装的场景下，沉孔的直径需要大于螺母的对角尺寸14mm以上，深度要大于螺母厚度加上配套垫圈的总厚度，保证螺母可以完全沉入沉孔内，不会出现凸起干涉的问题。这类标准六角螺母不需要特殊的定制加工，采用常规的冷镦工艺就可以大批量生产，生产效率高、成本低廉，是工业装配领域消耗量最大的紧固件品类之一，在做设备结构设计时，优先选用这类标准紧固件，可以大幅降低设备的装配成本和后期维护成本，替换备件也更容易采购，不需要专门定制非标零件。
