工业防护栏半百叶钢制入户门结构设计

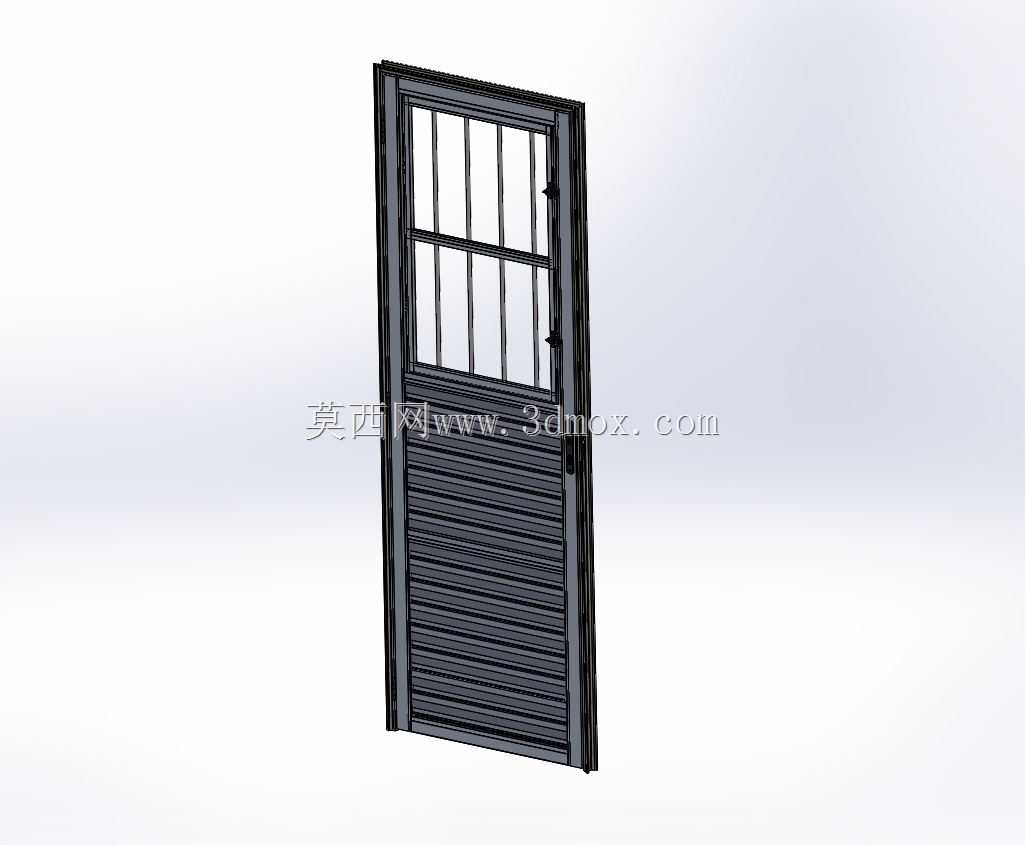

　　这款钢制防护门的设计，最初是针对厂区附属用房、临街临时商铺、户外设备间这类需要兼顾通风、防护与基础防盗需求的场景做的结构方案，日常使用中既要满足人员进出的通行需求，又要在非营业时间阻隔无关人员闯入，同时还要保证门体关闭状态下室内有基础的空气流通能力，避免密闭空间出现闷湿、设备散热不畅的问题。从结构拆分来看，门体整体采用框式承载结构，外框使用等边角钢拼焊成型，焊接位置全部做了打磨清根处理，避免焊渣残留造成的应力集中，也能减少后期喷涂工序的挂渣缺陷。门体上半部分采用竖向栏栅结构，栏栅使用实心圆钢制作，每根栏栅的间距控制在110mm以内，这个尺寸是参考民用建筑防护栏杆的安全间距要求设定的，既不会因为间距过大造成孩童头部卡滞的安全隐患，

　　也不会因为间距过小遮挡过多视线、影响通风效率。栏栅区域中间设置了一根横向加强筋，将上半部分的栏栅分隔为上下两段，避免单根栏栅长度过长受外力后出现弯折变形，加强筋与外框、栏栅的连接全部采用满焊工艺，连接强度能抵御常规的外力撬砸。门体下半部分采用半百叶结构，百叶板使用冷轧钢板冲压成型，每片百叶的倾斜角度设置为45度，这个角度既能保证气流可以顺着百叶间隙顺利流通，又能在雨天阻挡斜向飘落的雨水溅入门内，同时外部视线无法通过百叶间隙直接观察到室内下半区域的情况，兼顾了隐私防护的需求。百叶板与侧边竖框的连接采用分段点焊，每段焊点长度控制在15mm左右，焊点间距控制在100mm，既保证连接强度，也不会因为连续焊接造成板件受热变形。

　　合页位置采用了三组合页的排布方式，分别设置在门体侧边距离上下端150mm位置以及门体高度中点位置，相比常规的两组合页设计，中部增加的合页可以有效分担门体中部的自重载荷，避免大尺寸门体长期使用后出现中部下垂、开关卡滞的问题。合页本身采用带衬套的钢制合页，衬套使用自润滑铜基材料，日常使用无需频繁加注润滑油也能保证转动顺畅，不会出现锈蚀卡滞的情况。从安装边界来看，这款门的设计适配常规的900mm宽、2100mm高的门洞尺寸，门框与墙体的连接采用膨胀螺栓固定，固定点间距不超过600mm，每个固定点都设置在门框的加强筋位置，避免固定时造成框体变形。门体与门框的配合间隙控制在3mm以内，关闭状态下侧边加装的密封胶条可以填充间隙，减少灰尘、

　　蚊虫从缝隙进入室内，同时也能缓冲开关门时的碰撞噪音。门锁位置采用了外置式防盗锁具的安装位，锁具安装区域额外加焊了3mm厚的加强钢板，避免外力暴力破坏锁具位置破门。在设计过程中还做了受力仿真验证，对门体中部施加1000N的水平推力时，门体最大变形量不超过2mm，卸载后无永久变形，能满足日常使用中的防护强度要求。门体的表面处理采用喷塑工艺，前期经过酸洗磷化除锈处理，涂层附着力达到国标二级要求，户外使用也能保证5年以上不出现大面积锈蚀脱落的问题。另外门体的栏栅区域预留了纱窗安装的卡槽，用户如果需要进一步提升防虫效果，可以自行加装金刚网纱窗，不需要额外在门体上钻孔破坏结构。百叶部分的下端设置了细微的排水坡度，即使有少量雨水溅入百叶间隙，也能顺着坡度从侧边的排水孔排出，不会在门体内部积存造成锈蚀。
