这套蜗轮-螺旋齿轮组合传动结构,核心承担传动系统的减速增扭功能,常见于中小功率的工业传动场景,比如小型输送线的驱动端、轻工包装设备的进给机构、自动化专机的分度传动单元,这类场景往往需要输入轴与输出轴呈空间交错布局,同时对传动平稳性、反向自锁性有一定要求,普通圆柱齿轮传动很难同时满足空间布局和大减速比的需求,而蜗轮蜗杆搭配螺旋齿轮的组合刚好能适配这类安装边界。

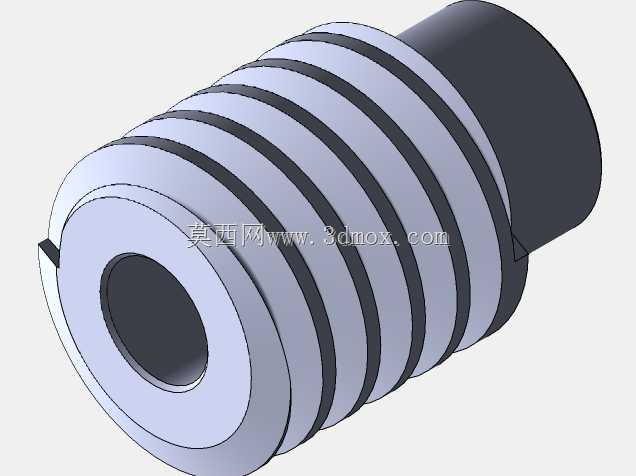

从结构设计逻辑来看,输入端采用的是多头螺旋齿蜗杆,和蜗轮啮合的过程中,齿面是逐步进入接触再逐步脱离的,相比直齿圆柱齿轮的突然啮合冲击,这种啮合形式能大幅降低传动过程中的振动和噪音,适合对运行平稳性要求较高的工位。整个组件的外壳采用阶梯轴套式结构,外侧的环形凹槽一方面是为了减重,另一方面可以在安装时嵌入密封胶圈,适配有防尘、防少量切削液飞溅的车间安装环境,中心的通孔是输出端的轴孔,采用基孔制配合公差设计,安装时可以直接和输出传动轴通过平键连接,不需要额外做轴系适配加工。
在实际选型应用中,这套结构的安装边界比较灵活,输入端可以直接连伺服电机或者步进电机的输出轴,不需要额外加装联轴器来调整同轴度,因为蜗杆轴本身的支撑位已经集成在组件内部,两端的轴承位预留了标准深沟球轴承的安装尺寸,装配时只需要将轴承压入对应位置,就能保证蜗杆的回转精度,不会出现轴系窜动的问题。蜗轮部分采用的是锡青铜材质的设计思路,和钢制蜗杆配对啮合的时候,耐磨性能更好,长期运行下的齿面磨损量更小,能有效延长整套传动机构的维护周期,适合24小时连续运行的轻工业生产线场景。
很多设计人员在做小空间减速机构选型的时候,容易忽略传动的反向自锁特性,这套蜗轮螺旋齿轮结构在单头蜗杆的设计变体下,可以实现反向自锁,也就是输出端无法带动输入端转动,这一点在提升类小型机构、需要位置保持的分度工位上非常实用,不需要额外加装抱闸机构就能实现断电位置保持,能简化整体设备的结构设计,减少额外的零件采购成本。从外形尺寸来看,整个组件的最大外径是根据额定输出扭矩来匹配的,筒状的外形结构可以直接嵌入设备的安装孔位,通过外侧的法兰边或者紧定螺钉就能完成固定,不需要设计复杂的安装支架,对于设备集成商来说,能大幅缩短设计周期,减少安装调试的工作量。
在齿形设计上,螺旋齿的齿向角度经过匹配计算,能保证啮合过程中至少有两个齿同时接触,齿面的接触应力分布更均匀,不会出现局部应力集中导致的齿面崩损问题,在额定负载范围内运行,传动效率可以保持在稳定区间,不会因为长期运行出现效率大幅下降的问题。另外,组件内部预留了润滑脂的存储腔,装配时填入锂基润滑脂之后,可以实现长时间免维护运行,不需要额外设计润滑油路,适合结构紧凑、没有空间布置润滑系统的小型设备。
很多新手工程师在做这类传动结构建模的时候,容易出现齿形干涉的问题,这套模型的齿面是按照渐开线螺旋面的实际啮合轨迹生成的,装配状态下齿侧间隙控制在合理范围,既不会因为间隙过大出现传动回差,也不会因为间隙过小导致运行卡滞、齿面磨损加剧,不管是用来做机构运动仿真,还是参考做结构细化设计,都能直接匹配实际加工的工艺要求,不需要再做大量的齿形修正工作。在安装对接的时候,输入端的轴径采用标准电机轴尺寸匹配,输出端的孔位公差按照H7级精度设计,和常用的传动轴配合不需要额外修配,装配时的同轴度误差允许范围更大,降低了现场装配的精度要求,即使是普通装配工人也能快速完成安装对接,不会因为装配误差导致的早期磨损问题。
