渐开线直齿行星传动轮组结构设计

项目分类:通用机械零部件 发布时间:2024-05-24 ID:753584
  • 渐开线直齿行星传动轮组结构设计
  • 渐开线直齿行星传动轮组结构设计

  这套行星轮结构的设计,最初是为了适配小空间内大减速比传动的工况需求,在常规定轴轮系无法在有限安装腔体内实现目标传动比的场景下,行星轮系可以通过多行星轮分担载荷的特性,在同功率密度下把整体结构做得更紧凑。实际应用中这类轮组常出现在中小型伺服传动模组、自动化生产线的分度转台驱动、小型输送线的减速单元里,区别于普通定轴齿轮,行星轮在运行过程中不仅绕自身轴线自转,还会随行星架绕太阳轮轴线公转,因此轮齿的啮合频次、受力循环特性都和普通固定轴齿轮有明显差异,建模时需要重点考虑啮合侧隙的均匀性,避免公转过程中出现卡滞或侧隙波动过大的问题。

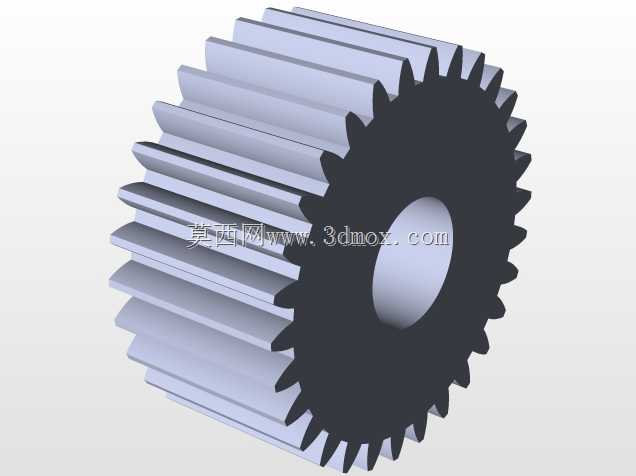

  从结构本身来看,该行星轮采用直齿渐开线齿形,齿向无螺旋角,加工时可以采用滚齿一次成型,不需要磨齿时的螺旋角导程调整,加工成本相比斜齿行星轮更低,装配时也不会产生额外的轴向力,对支撑轴承的轴向承载要求更低,适合轴向安装空间受限、成本控制要求较高的传动场景。轮体中心为通孔安装结构,孔壁与行星架上的支撑轴采用间隙配合,配合公差选H7/g6即可满足多数中低速传动场景的需求,安装时需要在孔壁预留润滑脂存储槽,避免长时间运行后轮体与支撑轴出现干磨。齿顶部分做了0.2倍模数的倒角处理,既可以避免啮合时的齿顶干涉,也能去除滚齿加工产生的毛刺,减少装配时的磕碰损伤。

  建模过程中,齿形的生成严格按照渐开线方程推导齿廓坐标,先确定基圆、分度圆、齿顶圆、齿根圆的参数关系,齿根过渡圆角采用0.38倍模数的圆弧,避免齿根应力集中,提升轮齿的弯曲疲劳强度。轮体的辐板部分采用等厚度实心结构,因为该规格的行星轮齿顶圆直径不大,实心结构的刚性更好,运行过程中不会出现辐板振颤,适合在有一定冲击载荷的启停频繁的工况下使用。齿宽的设计参考了同模数定轴齿轮的齿宽系数,考虑到行星轮同时与太阳轮、内齿圈啮合,齿宽比同功率下的定轴齿轮窄15%左右,避免轮齿两端出现偏载,尤其是当行星架存在微小加工形位公差时,稍窄的齿宽可以降低啮合错位带来的载荷分布不均问题。

  安装边界方面,该行星轮的轴向定位依靠行星架上的挡圈槽实现,装配时孔内加装自润滑衬套的话,可以适配更高的运行转速,不需要额外布置油路润滑。轮齿的精度等级选8级即可满足多数通用传动场景的需求,如果是用于伺服定位这类对回程误差有要求的场景,可以将齿形精度提升到7级,同时严格控制公法线长度的变动量,把啮合侧隙控制在0.05到0.1毫米之间,既保证传动灵活,又不会出现过大的回程间隙。实际选型搭配时,需要注意与之啮合的太阳轮、内齿圈的变位系数匹配,避免出现根切或者齿顶过薄的问题,尤其是当采用角度变位来提升轮齿接触强度时,要反复验算啮合时的重合度,保证重合度不小于1.2,避免传动过程中出现冲击、噪音过大的问题。

  在实际工况验证中,这类直齿行星轮在额定载荷下的运行噪音略高于斜齿行星轮,但因为没有轴向力,支撑结构更简单,后期维护成本更低,在输送线、小型工装夹具的旋转驱动、普通民用机电产品的减速结构中应用十分广泛。建模时除了齿形的准确生成,还要注意轮体端面的跳动公差设定,端面跳动值控制在0.02毫米以内,避免装配后轮齿出现偏斜,导致啮合时局部载荷过大,过早出现点蚀、断齿等失效形式。另外,轮齿的表面粗糙度要求控制在Ra1.6以下,齿根部分的粗糙度不高于Ra3.2,减少应力集中点,提升轮齿的使用寿命。
