20x20规格型材侧墙加强角连接支架

　　在工业铝型材搭建的各类框架结构中，角部连接的刚性直接决定整套框架的抗形变能力与长期运行稳定性，这款适配20x20规格型材的带侧墙角支架，正是针对小截面型材框架角部易出现的连接松动、侧向摆振问题设计的加强型连接件。日常做小型设备机架、检测工位工装台、物料周转料架的结构设计时，20系列铝型材因为截面尺寸小、单米重量轻，常被用于负载不大但对搭建灵活性要求高的场景，但常规的角槽连接件、外置直角角码在承受侧向推力或者频繁振动载荷时，很容易因为连接接触面不足、受力点集中在型材端面槽口位置，出现型材槽口滑牙、角码变形、框架角部垂直度偏移的问题，尤其是带侧封板、悬挂小型气动元件或者传感器支架的位置，侧向载荷会持续作用在角部连接点，

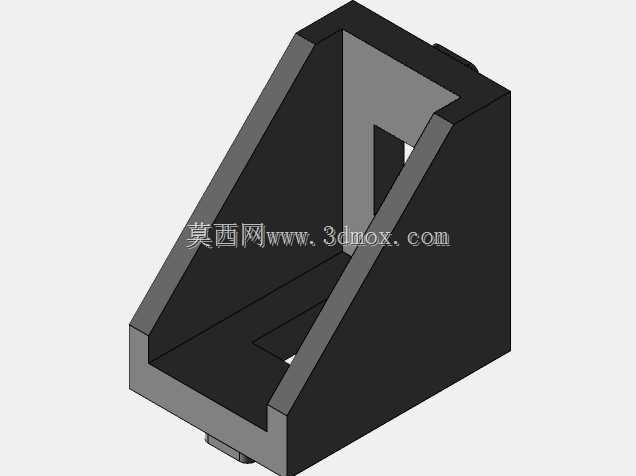

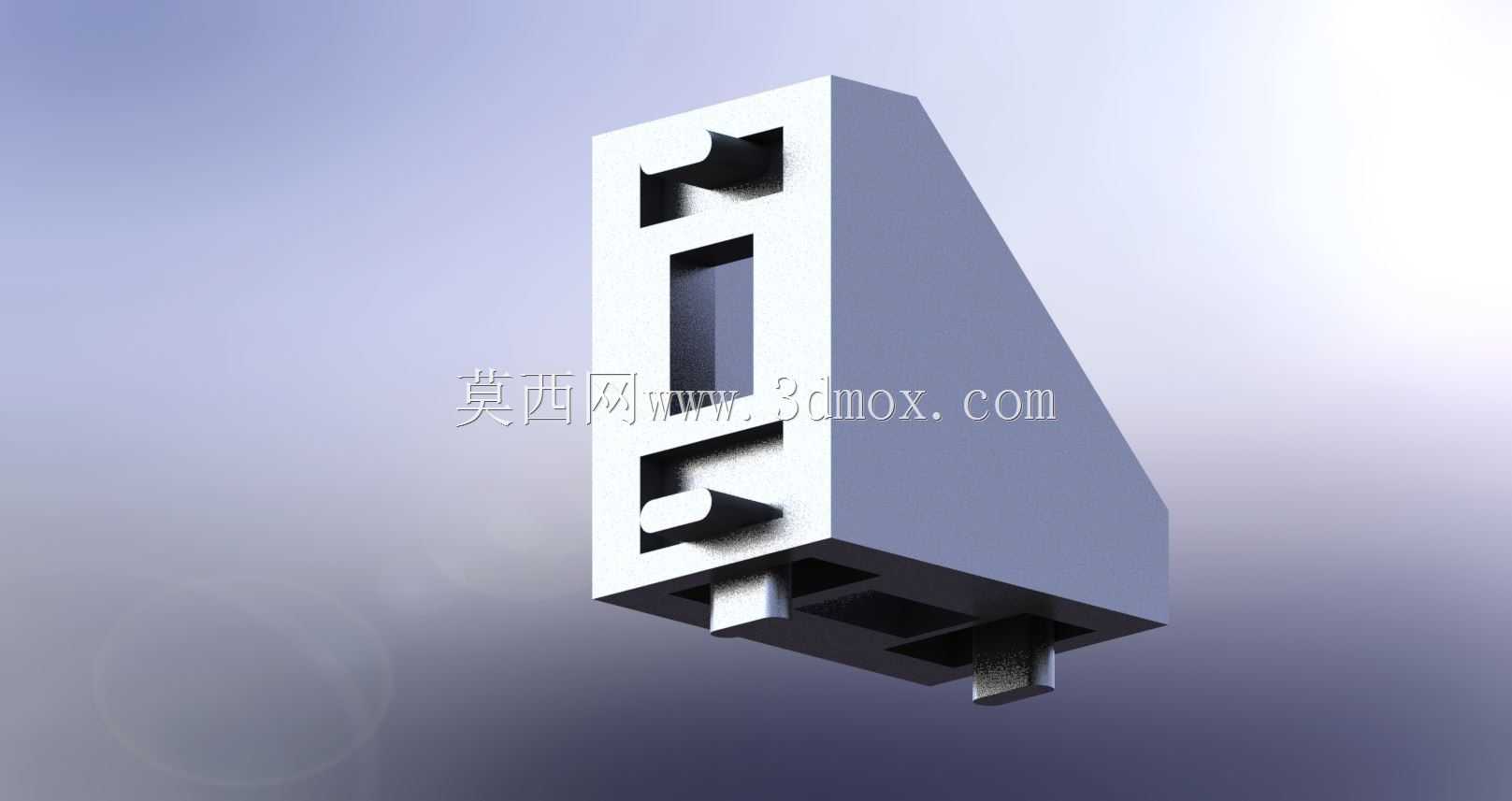

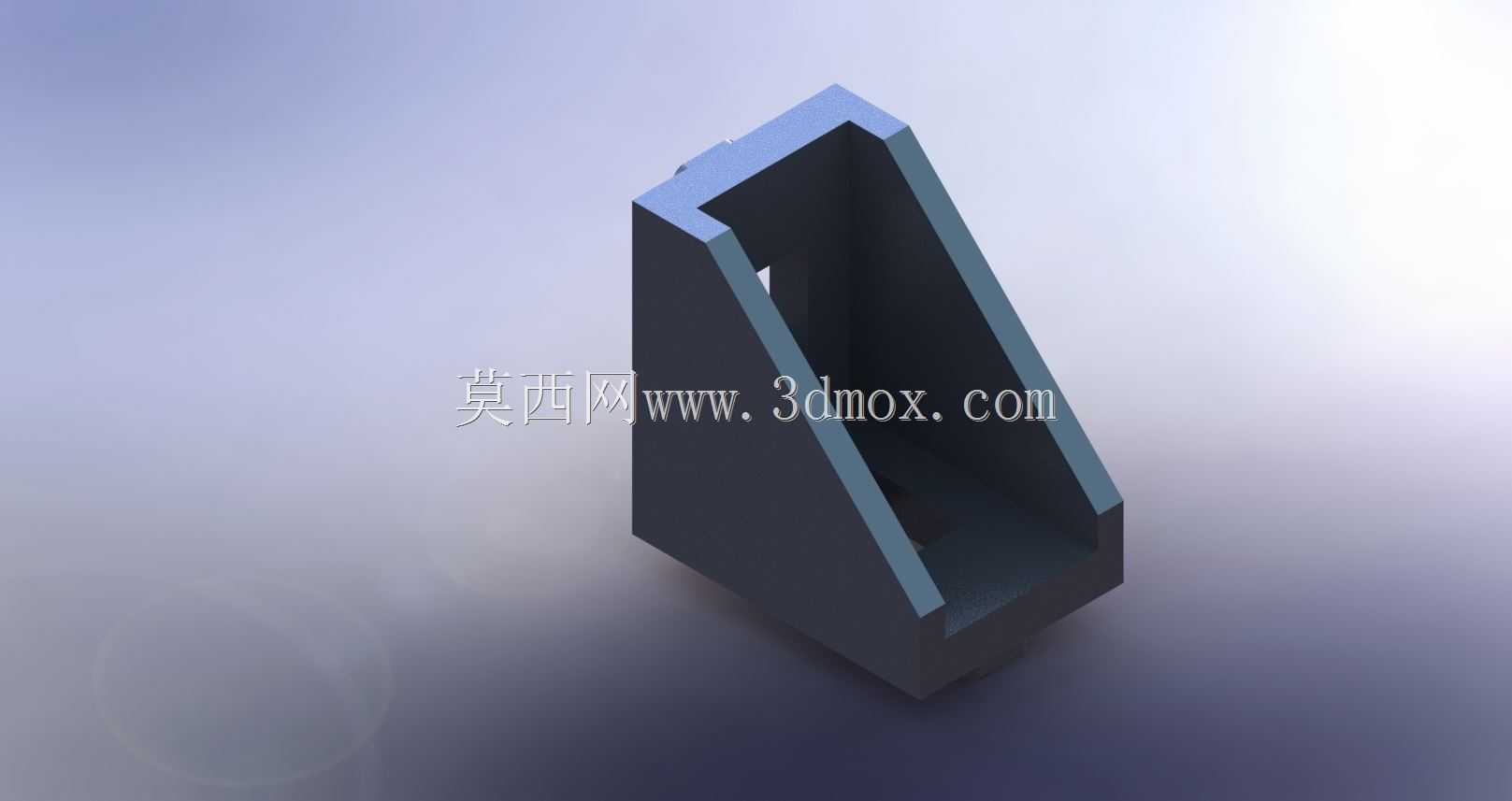

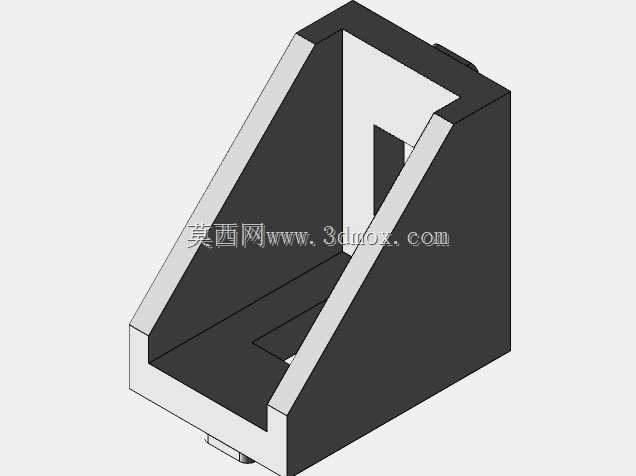

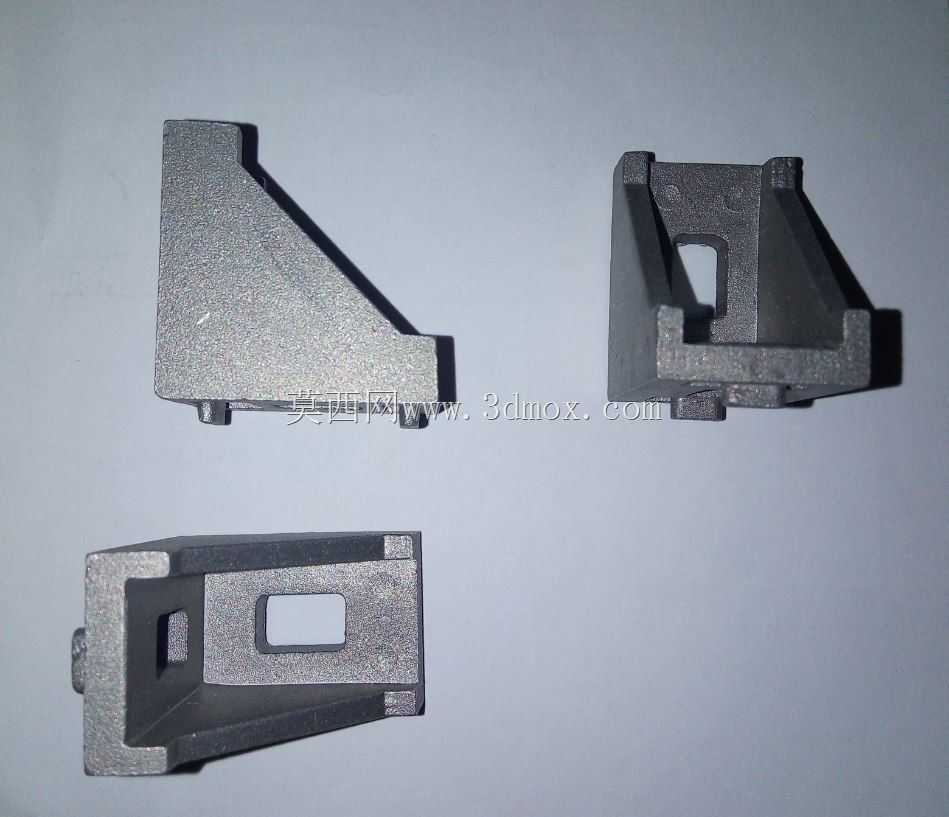

　　普通角码根本无法满足长期使用的强度要求。这款角支架在设计时直接把连接接触面从常规角码的两个垂直平面，延伸出了两侧的包覆侧墙，安装时侧墙会完全贴合型材相邻两个面的外侧壁，相当于把角部的受力区域从单一的端面槽口，扩散到了型材两个侧面的更大面积上，载荷不会集中在螺丝连接点，而是通过侧墙与型材表面的贴合面分散传递，大幅降低了单点受力过大导致的型材变形或者连接件失效的概率。从结构细节来看，支架的三角加强筋做了等壁厚设计，整体壁厚和20系列型材的常规壁厚匹配，不会出现局部应力集中的问题，筋板中间预留的镂空槽，一方面是减少不必要的材料用量降低自重，另一方面也给安装时的内六角扳手留出了操作空间，不会因为筋板遮挡导致螺丝无法拧紧。

　　支架的两个垂直安装面上，预留的安装孔位完全对齐20x20型材的中心槽道位置，不需要额外在型材上打孔，直接用配套的T型螺栓和法兰螺母就可以完成固定，安装时先把T型螺栓塞进型材的槽道里预紧，调整好支架的位置保证侧墙完全贴紧型材表面后再交叉拧紧螺丝，就能保证角部的垂直度误差控制在很小的范围内。实际应用场景里，这类带侧墙的角支架常被用在小型自动化设备的机架角部、光电传感器安装架的根部连接、轻型输送线的侧边护栏支撑、桌面型工装夹具的框架搭建位置，尤其是设备上需要频繁操作、会受到人员触碰推力的部位，用这款支架做角部连接，比普通角码的抗侧向冲击能力提升很多，不会因为日常的磕碰就导致框架变形。做三维建模选型的时候，要注意这款支架的安装边界：

　　支架包覆在型材外侧的侧墙高度和型材截面边长匹配，安装后会在型材角部占据两个面各20mm宽度的空间，相邻位置如果要安装其他配件比如脚轮安装板、合页、槽条连接件的话，要提前预留出对应的空间，避免出现安装干涉；另外支架的内拐角位置做了微小的倒角处理，适配铝型材挤出时自带的外角圆角，不会因为型材角部的圆角导致支架无法完全贴紧型材表面，安装后不会出现虚位。和普通的直角角码相比，这款带侧墙的支架不需要在型材内部加装隐藏式角件，安装和后期调整都更方便，从外侧就可以完成所有螺丝的紧固操作，后期维护的时候不需要拆解周边的板材或者配件，直接从外侧拧紧松动的螺丝即可。针对有防尘、封板需求的框架，这款支架的侧墙外侧是平整平面，安装亚克力或者钣金封板的时候，封板可以直接贴合在侧墙平面上，不需要额外给角码位置做避位开孔，能减少封板的加工工作量，提升整体框架的外观整洁度。在做受力校核的时候，因为侧墙的存在，支架的抗扭截面系数比同厚度的普通直角角码高40%左右，在承受垂直于角部平面的弯矩载荷时，变形量远小于普通角码，完全能满足小型工业框架的静态负载与常规动态载荷的使用要求，不需要额外在角部焊接加强片或者加装其他辅助支撑件，能简化整体框架的结构设计，减少装配的零件数量。
