F5454系列20/30/50W DOB板载LED光源组件

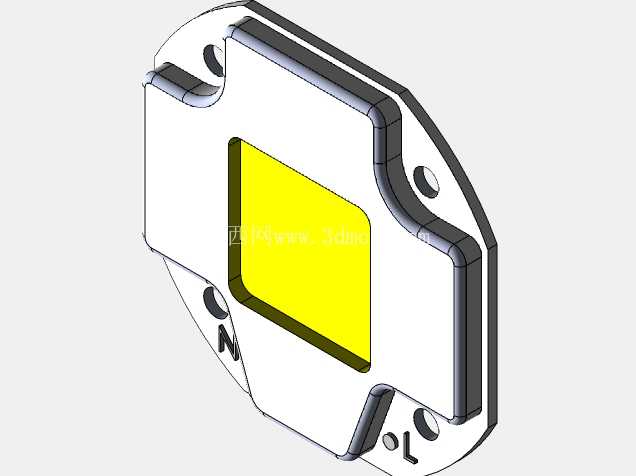

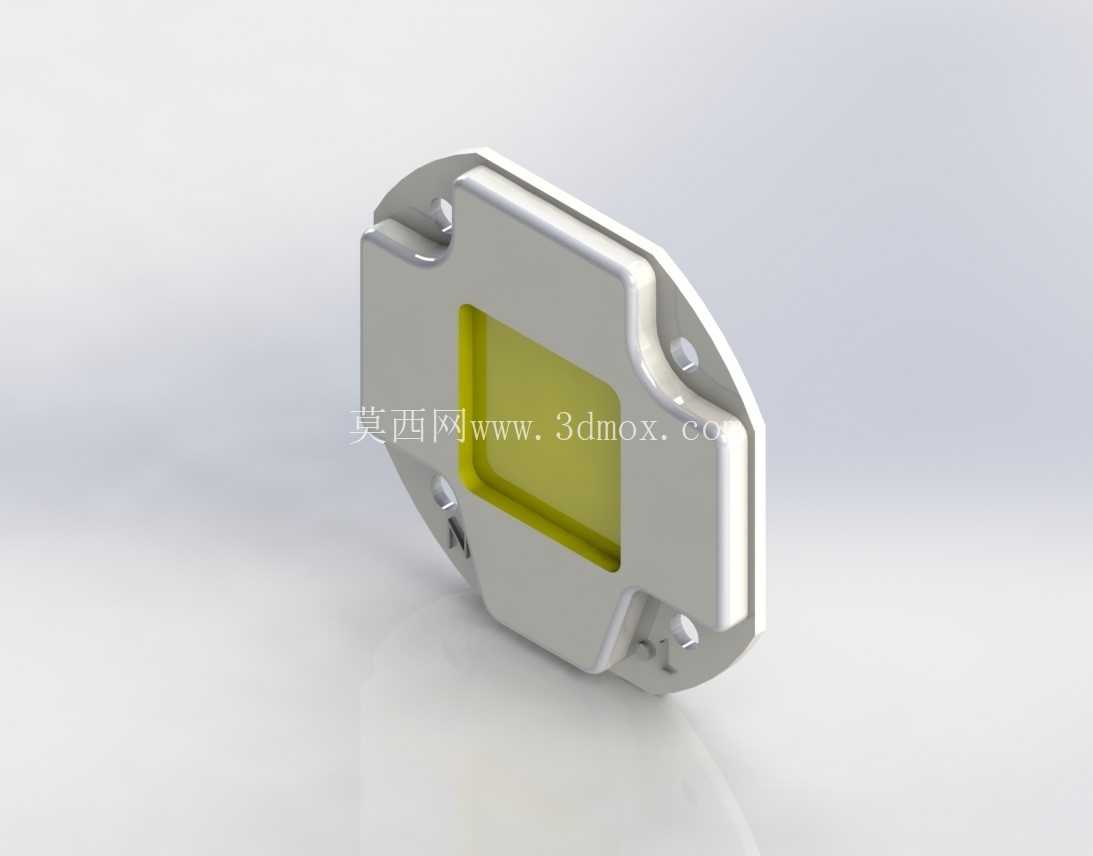

　　这款板载式LED发光组件采用DOB架构设计，将驱动电路与发光芯片直接集成在同一块铝基板上，省去了外置驱动电源的安装空间，适配220VAC市电直接输入，在工业照明、商用投光、户外亮化场景中能大幅简化整灯的装配流程，减少接线点位带来的故障隐患。从结构设计来看，基板采用切角多边形轮廓，四个对角位置预留了沉头安装孔，安装孔位做了下沉处理，装配后螺丝头不会突出基板表面，能保证发光面与配套透镜或者反光杯的贴合平整度，避免出现漏光或者配光偏移的问题。中心发光区域为正方形COB封装面，发光区四周预留了等宽的围坝空间，方便后续点涂荧光胶或者加装光学透镜时的定位，不会出现胶体外溢污染安装孔位的情况。

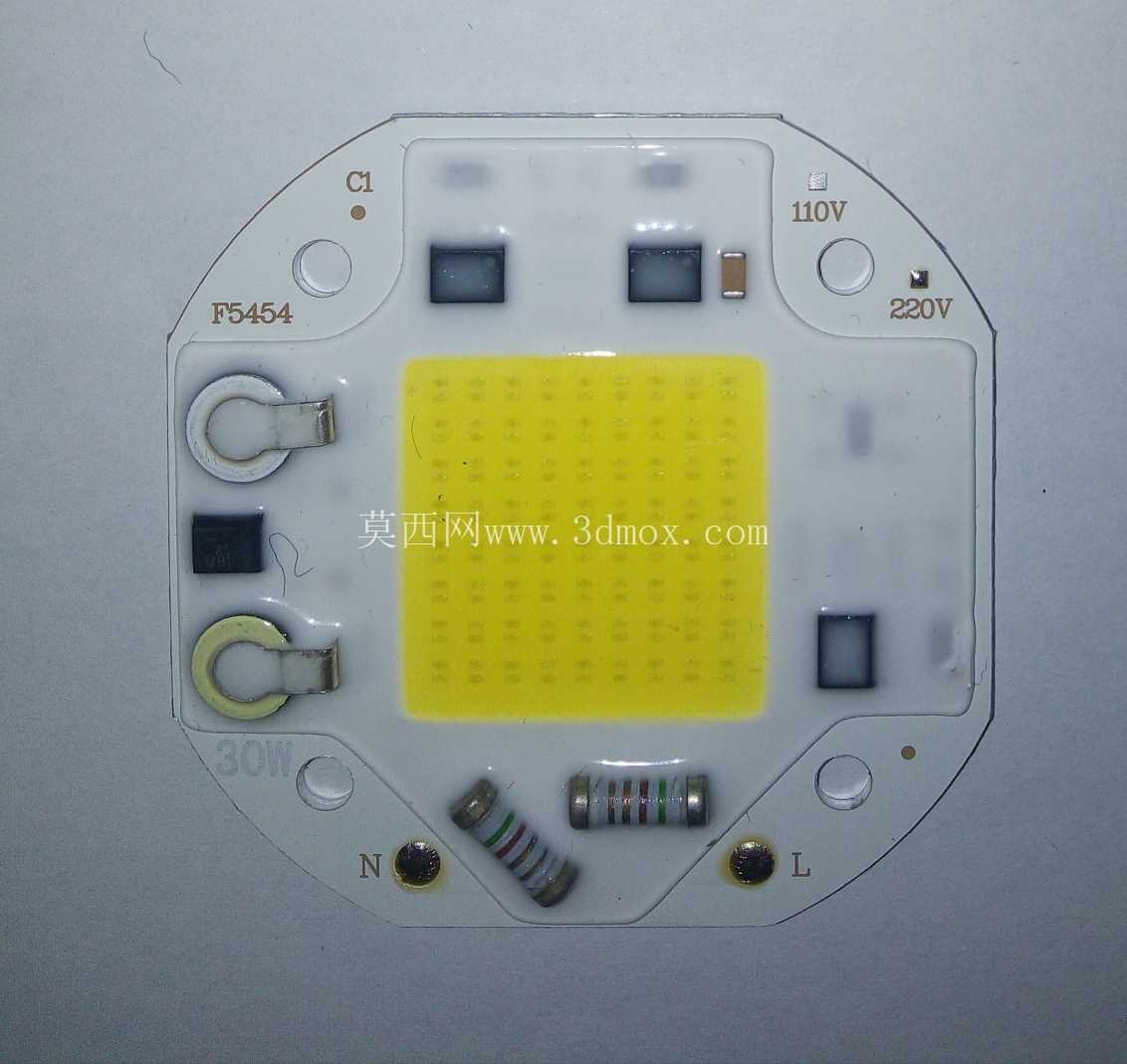

　　基板边缘做了圆弧过渡处理，没有尖锐的冲压毛刺，在批量装配时能减少工人被划伤的风险，同时也能避免应力集中导致的基板翘曲问题。实际选型时需要注意，该组件的安装边界要匹配配套散热壳体的内腔尺寸，基板厚度方向要预留足够的导热硅脂填充空间，保证铝基板背面与散热壳体的充分接触，因为DOB架构的驱动元件同样贴装在基板上，工作时的结温会直接影响光源的使用寿命，安装时不能只考虑发光面的散热，还要兼顾驱动元件区域的热传导路径。从电路集成的角度看，板载的整流、限流元件都布置在发光区的侧边位置，避开了安装孔的受力区域，打螺丝固定时不会压损表面贴装的元件，元件布局也做了安规间距预留，高压输入区域与低压发光区域之间留足了爬电距离，满足常规照明产品的安规要求。

　　不同功率版本的组件基板轮廓尺寸保持一致，仅发光区的芯片排布密度和板载元件参数有区别，这样在整灯开发时可以共用同一套外壳、透镜和安装结构，只需要更换不同功率的光源板就能覆盖20W到50W的功率段需求，大幅降低了配套结构件的开模成本，也方便后续的产品功率迭代。在实际装配场景中，这类集成式光源不需要额外焊接驱动引线，只需要将市电输入线直接焊接在基板预留的焊盘位置即可，焊盘位置做了加宽处理，能承受多次焊接的热冲击，不会出现焊盘脱落的问题。基板侧边预留的定位缺口，可以和散热壳体上的定位凸台配合，装配时不需要额外对位就能保证发光中心与透镜中心的重合度，减少了装配时的调校时间，适合流水线批量装配作业。

　　需要注意的是，这类板载光源的安装面平面度要求较高，如果散热壳体的安装面存在凸起或者凹陷，会导致基板局部贴合不良，出现局部过热的问题，设计配套散热结构时要将安装面的平面度控制在0.1mm以内，同时安装螺丝的锁紧扭矩要保持一致，避免受力不均导致基板变形，进而引起发光芯片的金线断裂。从应用适配性来看，这款组件可以直接用于投光灯、工矿灯、庭院灯的光源替换或者整灯开发，不需要额外设计驱动舱，整灯的结构可以做得更加紧凑，尤其是在一些对安装空间有严格限制的照明场景中，这种集成式设计的优势会更加明显，相比传统的光源加外置驱动的方案，整体结构体积可以缩小30%左右，同时减少了驱动与光源之间的连接线，降低了连接线老化带来的接触不良风险。
