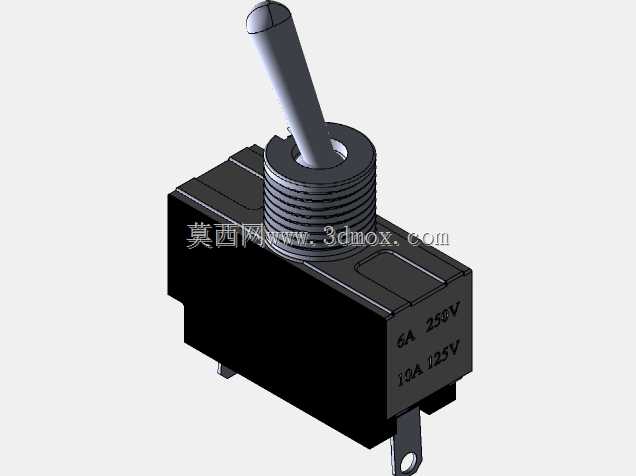

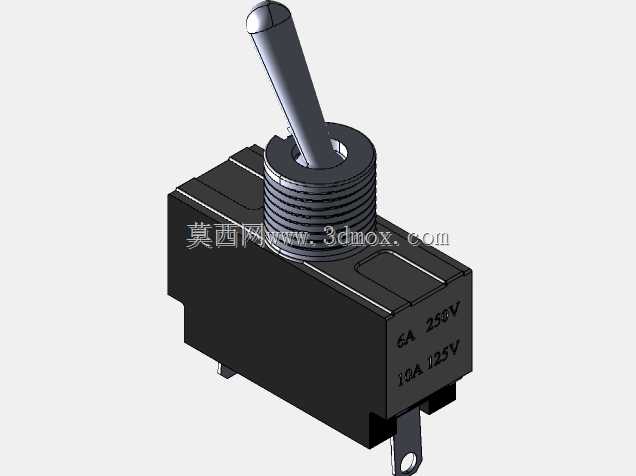

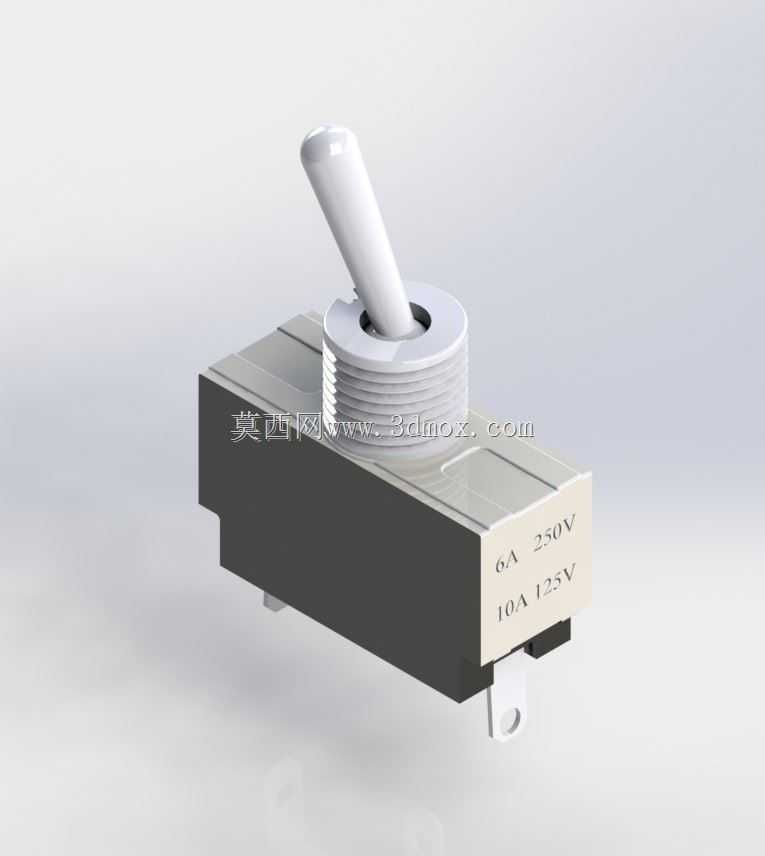

33mm规格双位大拨动开关结构设计

　　在低压配电、小型机电设备、工控终端、民用电器的电路通断控制场景里，这类大拨杆式拨动开关是十分常见的手动控制元件，相比微型拨动开关，33mm长度的拨杆设计能给操作者提供更明确的操作反馈，戴薄劳保手套操作时也能准确完成档位切换，不会出现指尖打滑、拨动力度不足导致的档位虚接问题。从实际选型适配的角度看，这类开关常被用在电源回路的主通断控制、功能档位切换回路里，壳体上标注的额定参数对应不同电压等级下的载流能力，设计选型时需要匹配回路的实际工作电流，避免过载导致触点烧蚀、壳体碳化。

　　做这个三维结构设计的时候，首先要考虑的是安装适配性，开关采用螺纹式安装结构，配套的锁紧螺母可以适配不同厚度的设备面板，安装开孔的尺寸需要和开关本体的螺纹段外径匹配，预留的安装公差控制在0.1mm以内，既能保证开关装入后不会出现径向晃动，也不会因为公差过紧导致装配时压裂塑料基座。拨杆的摆动角度做了明确的限位设计，双位结构对应两个稳定的工作档位，拨杆摆动到对应档位时，内部的弹性触点结构会提供清晰的档位顿挫感，操作者不需要额外观察指示灯就能确认开关是否切换到位，这种反馈设计在设备调试、现场应急操作的场景里实用性很强。

　　从结构细节来看，开关的基座采用耐高温的绝缘工程塑料材质，既能保证引脚之间的电气绝缘距离，也能承受触点分合时产生的短时温升，不会因为长期工作出现壳体变形、绝缘性能下降的问题。引脚采用直插式设计，既可以适配PCB板的波峰焊工艺，也能在手工接线的场景里直接压接导线，引脚的根部做了加强结构，避免装配时外力掰动导致引脚从基座内部脱落。拨杆和基座的配合位置做了多层密封槽结构，虽然不是全防水等级，但可以阻挡日常环境里的灰尘、细碎金属屑进入开关内部，降低触点接触不良的故障概率，适配车间设备、民用电器这类非恶劣环境的使用需求。

　　设计过程中对安装边界做了完整的尺寸校核，开关本体在面板下方的占用深度、引脚的伸出长度、拨杆在两个极限位置的摆动空间都做了明确的尺寸标注，结构工程师在做设备面板布局、内部腔体空间规划的时候，可以直接调用模型做干涉检查，不需要反复核对二维图纸的尺寸。拨杆的顶端做了圆弧过渡处理，长期操作不会硌伤指尖，拨杆表面的防滑纹理也提升了操作时的摩擦力，即使手上有少量油污也能顺利完成档位切换。内部的触点结构采用银合金材质，既保证了导通时的接触电阻足够小，也提升了触点的耐烧蚀能力，在额定负载下可以满足长期反复通断的使用寿命要求，不会因为频繁操作出现触点接触不良、导通压降过大的问题。

　　在实际的设备装配场景里，这类开关的安装位置通常会布置在操作者伸手可及的面板区域，33mm的拨杆长度不会因为过长出现误碰，也不会因为过短导致操作不便，整体的外形尺寸兼顾了操作便利性和空间占用率，在小型电源设备、测试仪器、电动工具的控制回路里都有很高的适配性。建模的时候对所有配合面的公差都做了对应设置，螺纹段的尺寸符合通用紧固件的配合标准，配套的锁紧螺母、垫片都可以直接调用标准件库的模型完成装配，不需要额外做自定义零件的设计，能有效缩短结构设计阶段的选型建模周期。
