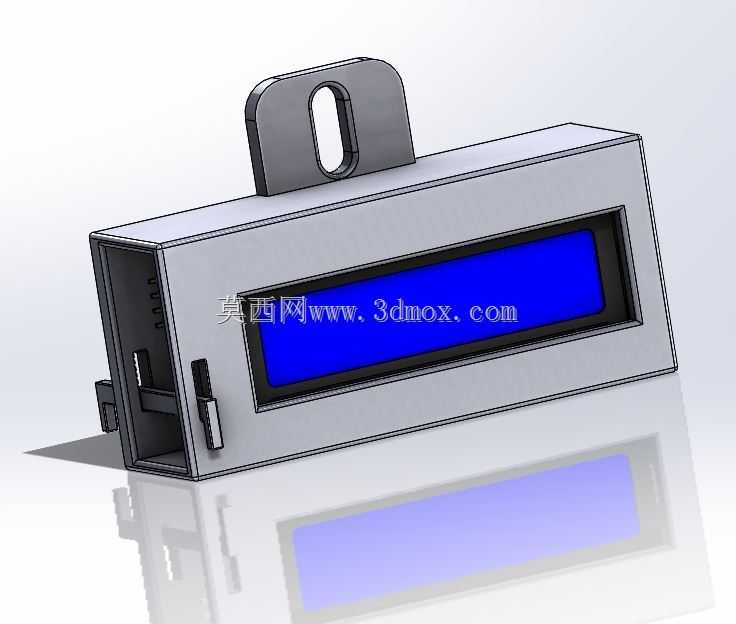

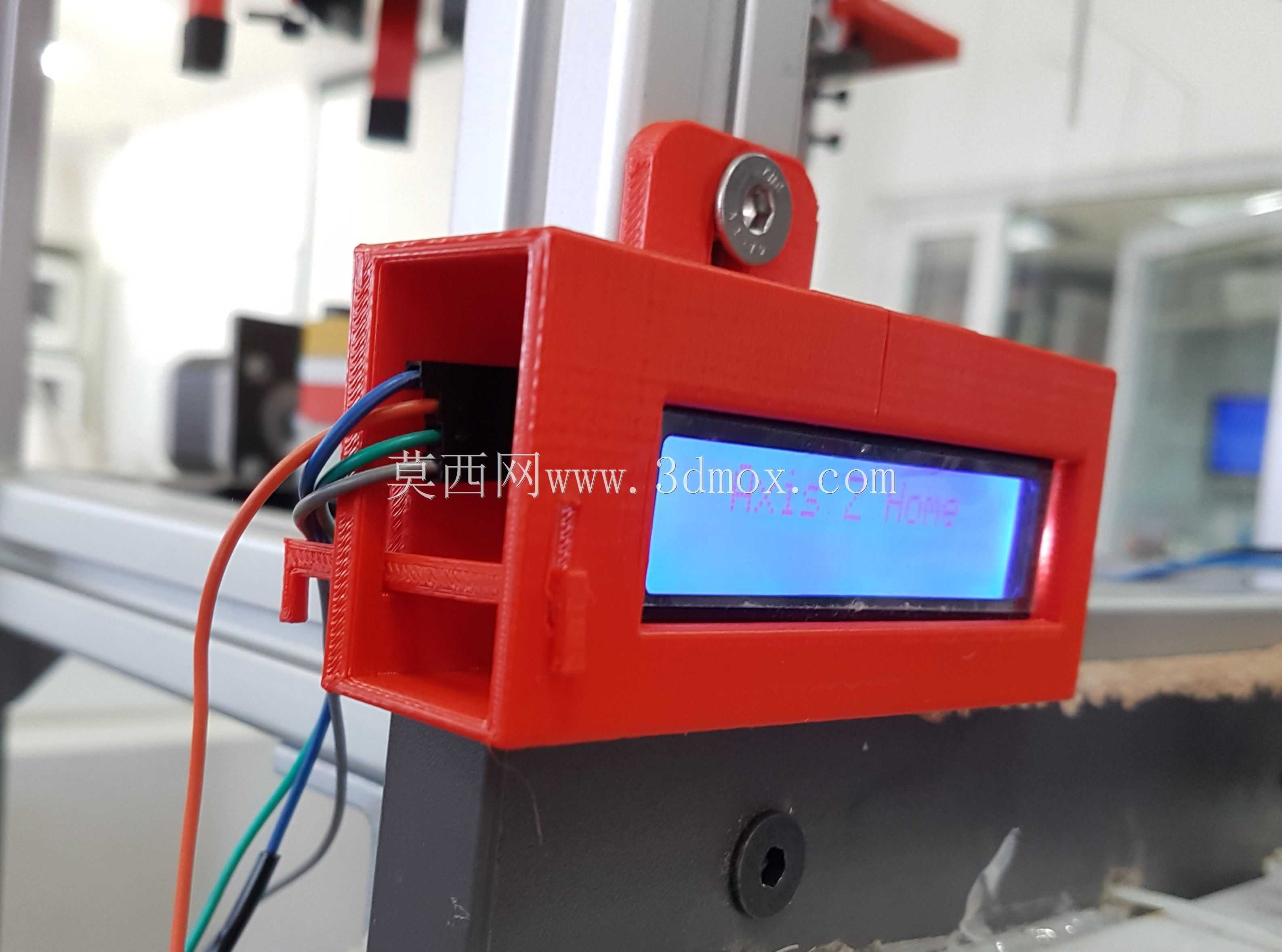

Arduino I2C接口16X2液晶显示屏安装固定支架

　　在嵌入式开发、小型工控设备搭建以及DIY电子项目的实施过程中，1602规格的I2C液晶显示屏是极为常用的参数显示、状态反馈部件，这类屏幕的安装固定往往是结构设计中容易被忽略却直接影响设备整体规整度与使用体验的环节。这款针对Arduino平台I2C接口16X2液晶设计的安装支架，正是为了解决常规屏幕安装时存在的固定不牢、拆卸不便、适配性差等实际工程问题而设计，可广泛应用于桌面小型测试设备、铝型材框架搭建的实验台架、嵌入式控制终端、小型自动化设备的状态显示单元安装场景。

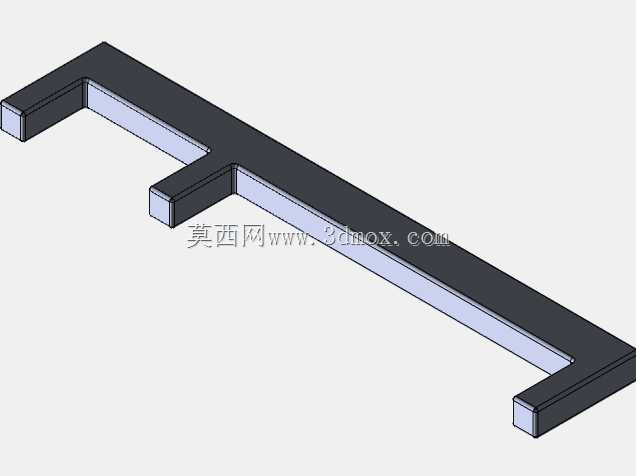

　　从实际使用需求出发，这款支架在结构设计上充分考虑了屏幕安装后的操作便利性与维护需求，自带的简易锁定机构无需额外的卡扣配件或者复杂的紧固件，就能将屏幕牢牢限定在支架的容纳腔体内，当需要对屏幕进行接线调整、更换或者检修时，只需要通过锁定结构的解锁位施力，就能轻松将屏幕从支架中取出，不需要拆卸整个支架的安装结构，大幅降低了后期维护的操作成本。锁定机构的卡合力度经过实际装配验证，既可以保证设备在常规振动环境下（比如台架设备运行产生的小幅振动、桌面设备挪动时的晃动）屏幕不会出现松脱移位，又不会因为卡接过紧导致拆卸时损坏屏幕的PCB板或者接口部件。

　　安装适配性是这款支架设计的核心考量点，支架的安装固定位完全适配工业领域常用的3030规格铝型材安装标准，采用M6规格的螺钉即可完成支架在铝型材上的固定，不需要额外制作转接板或者定制安装孔位，对于采用铝型材搭建框架的各类实验设备、小型工控装置来说，可以直接在型材的任意槽位完成支架的固定，安装位置调整灵活，不需要对型材进行二次打孔或者加工。支架的屏幕容纳腔体尺寸完全匹配常规16X2 I2C液晶屏幕的外形尺寸，腔体边缘做了限位挡边设计，屏幕装入后不会出现前后方向的窜动，屏幕的显示区域完全正对支架的正面开口，不会出现遮挡显示区域的情况，同时腔体内部预留了足够的接线空间，屏幕的I2C接口连线可以从腔体侧面的预留间隙引出，不会出现压线、挤线的问题，避免接线被挤压造成的接触不良隐患。

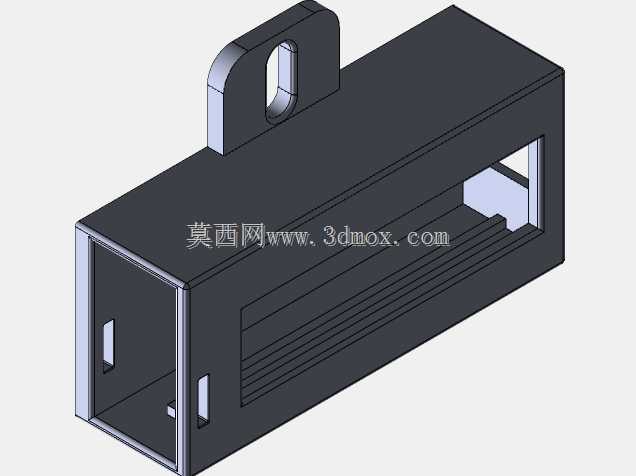

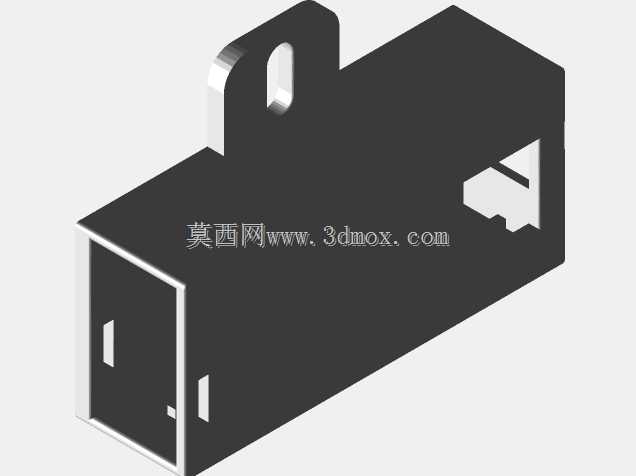

　　从结构细节来看，支架顶部的挂装固定位做了长圆孔设计，除了适配铝型材的T型槽安装外，也可以通过扎带、螺钉等方式将支架固定在设备机箱的内壁、面板内侧或者其他平面安装位上，适用场景不局限于铝型材框架。支架整体的壁厚设计兼顾了结构强度与轻量化需求，采用常规的3D打印或者机加工方式都可以完成制作，壁厚均匀不会出现加工时的变形问题，安装孔位的周边做了局部加厚处理，避免螺钉锁紧时造成支架柱位开裂。屏幕装入后的定位精度可以保证屏幕正面与支架安装基准面的平行度，显示视角符合常规站立或者坐姿操作设备时的观察角度，不需要额外调整屏幕的倾斜角度就能获得清晰的显示效果。

　　在实际项目应用中，这类支架可以直接将屏幕集成在设备的框架结构上，不需要额外设计屏幕的安装面板，对于快速搭建原型设备、小批量制作的专用控制装置来说，可以大幅缩短结构设计的周期，不需要单独为屏幕的固定绘制复杂的安装结构，直接选用这款支架就能完成屏幕的可靠固定。同时支架的锁定结构设计避免了常规螺丝固定屏幕需要在屏幕PCB上打孔或者采用双面胶固定带来的拆卸困难、残胶难以清理、固定强度不足等问题，尤其是在需要频繁调整屏幕接线、更换屏幕的开发调试阶段，快拆结构的优势更为明显，不需要借助工具就能完成屏幕的拆装操作，大幅提升调试阶段的操作效率。

　　支架的外形轮廓做了圆角过渡处理，没有尖锐的棱角，在安装和调试过程中不会划伤操作人员或者损坏周边的接线，整体结构没有复杂的倒扣或者薄壁结构，无论是采用FDM3D打印制作原型件，还是采用注塑工艺批量生产，都具备良好的工艺可行性，不需要设计复杂的模具抽芯结构，生产制造成本可控。安装时只需要先将支架通过M6螺钉固定在铝型材或者其他安装基准面上，再将接好线的16X2 I2C屏幕顺着支架腔体的导向槽推入，直到锁定机构自动卡合到屏幕的限位位置即可完成安装，整个安装过程不需要复杂的定位调整，屏幕的安装位置一致性好，多台同类型设备装配时不会出现屏幕位置高低不平、显示区域偏移的问题。
