36mm薄型LDO挤出步进电机结构模型

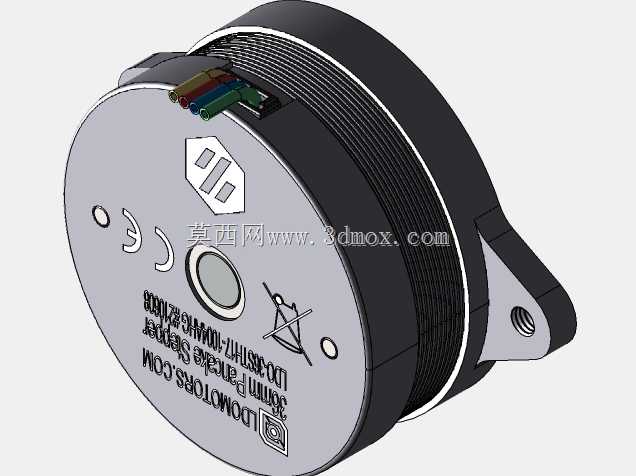

　　做3D打印机送料结构选型的时候，很多人会被常规42步进电机的安装高度卡空间，尤其是近程挤出的结构，挤出机整体突出喷头热端太多的话，打印大倾角模型时很容易蹭到已打印层，高速打印时的运动惯量也会拉低喷头定位精度，这款36mm外径的薄型 pancake 步进电机，就是专门针对这类紧凑安装场景设计的执行部件。从实际测绘建模的细节来看，这款电机的本体厚度控制得非常极限，端盖采用一体化冲压成型的黑色金属外壳，侧面伸出的带安装耳的固定座，两个安装孔的孔位间距完全适配主流近程挤出机的安装基准，不需要额外做转接板就能直接装到现有挤出支架上，安装耳的厚度也做了减薄处理，不会和挤出机的送料齿轮、压紧臂产生运动干涉。电机出线端采用四芯线直接引出的方式，

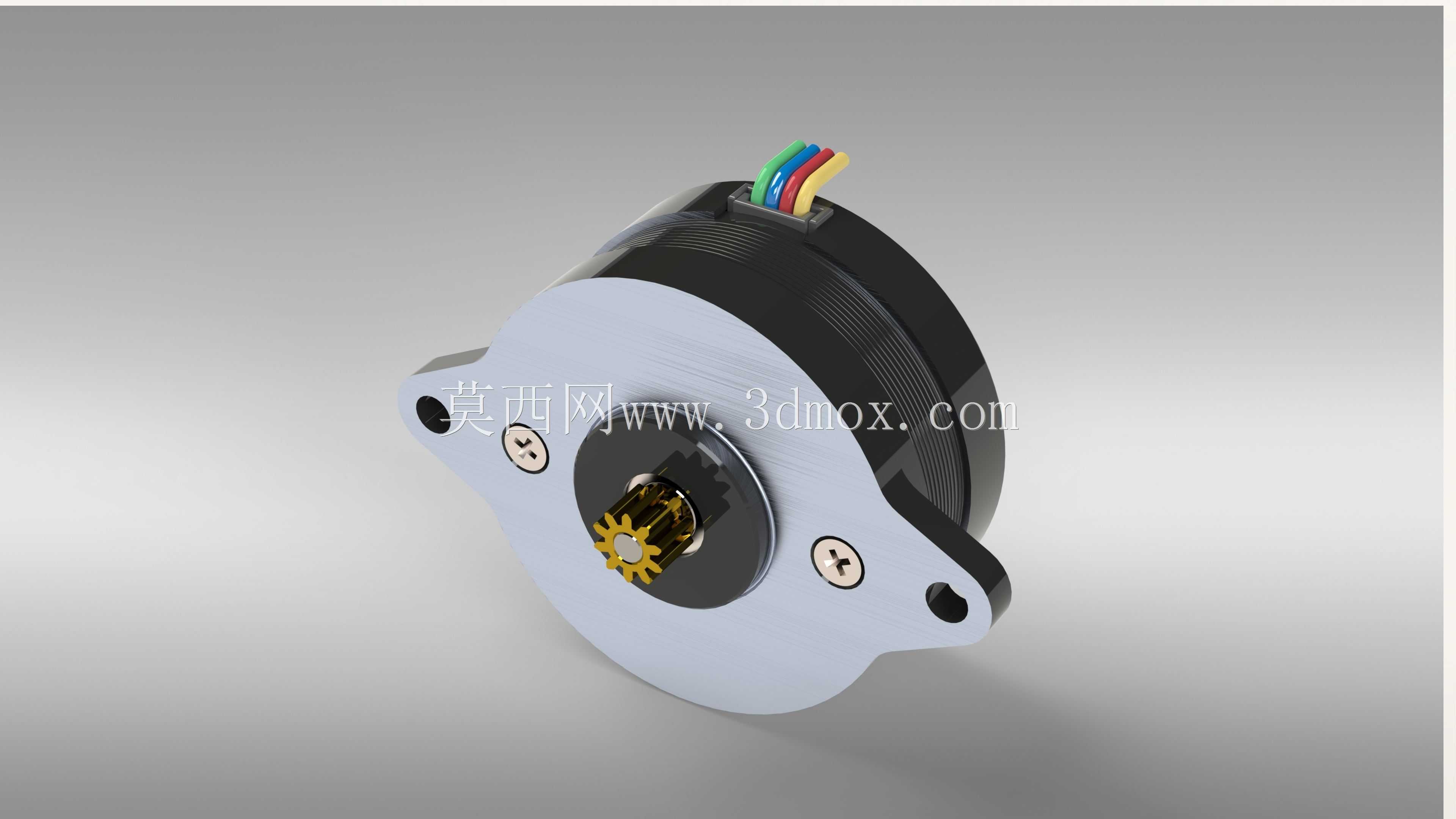

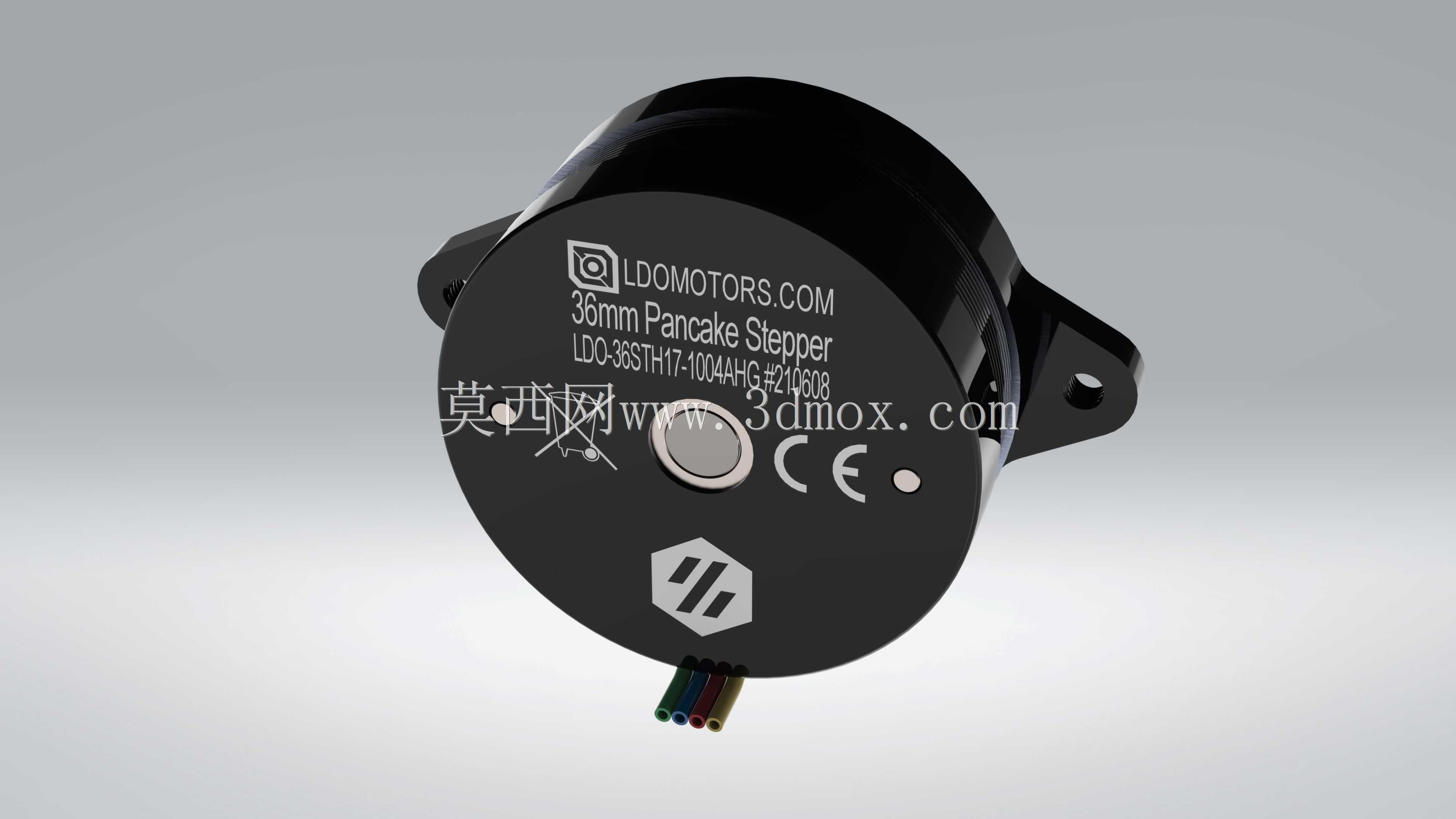

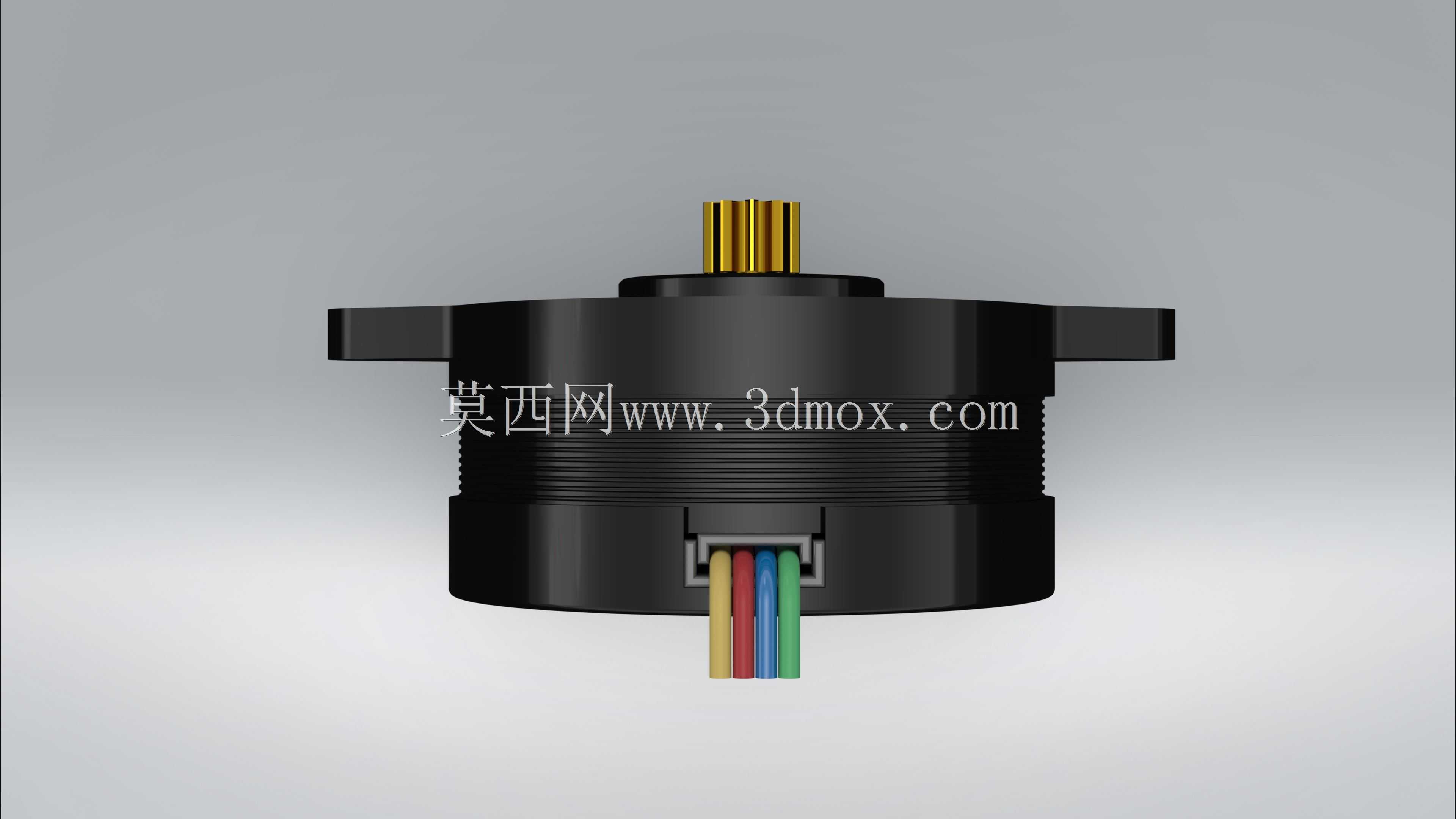

　　线序对应两相步进的A+A-B+B-，接线端没有做冗余的接插件凸起，布线的时候可以顺着电机侧面的走线槽固定，不会在喷头运动过程中剐蹭到打印件或者机架型材。电机输出轴的端面上做了定位凹点，和挤出机送料轮的D型轴孔完全匹配，装配的时候不需要反复调整送料轮的轴向位置，就能保证送料轮的齿面和耗材进给路径对齐，避免出现耗材偏磨、送料打滑的问题。端面上的CE标识、型号丝印都和实物完全对齐，建模的时候连端盖上的固定螺丝沉孔、定位销孔的位置都做了1:1还原，做整机结构干涉检查的时候，能直接把这个模型装配到喷头总成里，模拟X、Y轴运动到极限位置时的空间边界，不用等实物买回来才发现安装位和其他部件撞件。从实际应用场景来说，

　　这类薄型步进电机除了用在FDM 3D打印机的近程挤出结构上，也可以用在小型自动化设备的送料机构、桌面级机械臂的关节驱动、小型传送带的动力端，只要是对安装厚度有严格限制、对输出扭矩要求不极端的低速传动场景，都能适配。设计这类电机模型的时候，首先要卡准的是安装基准面的形位公差，电机的前端面是和挤出机支架贴合的装配基准，建模时这个面的平面度要按实物的装配要求做约束，两个安装孔的位置度公差要控制在0.05mm以内，不然实际装配的时候会出现螺丝孔对不上、电机装歪的问题。其次是输出轴的伸出长度和轴径，这个尺寸直接关系到送料轮的装配余量，轴伸太长会顶到挤出机的外壳，太短则送料轮固定不牢，运转时容易窜动。另外电机本体的外圆尺寸也不能忽略，很多紧凑挤出机的外壳是包裹住电机侧面的，如果外圆建模尺寸偏大，装配时外壳会套不进去，尺寸偏小则会出现电机晃动的问题。还有侧面的出线位置，建模时要还原出线口的凸台高度，做布线设计的时候才能准确计算线材的弯曲半径，避免线材弯折角度过大导致内部线芯断裂。从功能特性上来说，这类薄型步进电机虽然轴向尺寸短，但因为采用了36mm的外径设计，定子的冲片面积并没有过度缩减，保持了足够的输出扭矩，驱动3D打印机的1.75mm耗材时，哪怕是高速打印下的回抽动作，也能提供足够的力矩拉动耗材，不会出现回抽不到位导致的拉丝问题。相比常规的42步进电机，这款电机的重量轻了近40%，装在喷头运动总成上能大幅降低运动部件的惯量，

　　让打印机在高速往复运动时的启停更平稳，减少振纹出现的概率。建模的时候还特意还原了电机端盖上的轴承压盖细节，这个位置的凸起高度虽然只有不到1mm，但如果忽略的话，做干涉检查时就会漏掉和挤出机散热片的间隙问题，很多新手建模时经常会漏掉这类小凸台的尺寸，导致实物装配时出现硬干涉，不得不临时打磨零件。另外电机尾部的出线长度也做了合理的还原，做整机线束设计的时候，可以直接从模型上提取出线位置，规划线束的固定点和走线路径，不用反复测量实物的出线位置。对于做设备结构设计的工程师来说，这类精准的零部件模型最大的作用就是在设计阶段就能完成全部的干涉检查和装配验证，减少打样迭代的次数，尤其是做定制化的小型自动化设备时，每一寸安装空间都需要精确计算，一个小尺寸的偏差就可能导致整个结构要重新设计。
