工业鼓风通风设备三维结构设计

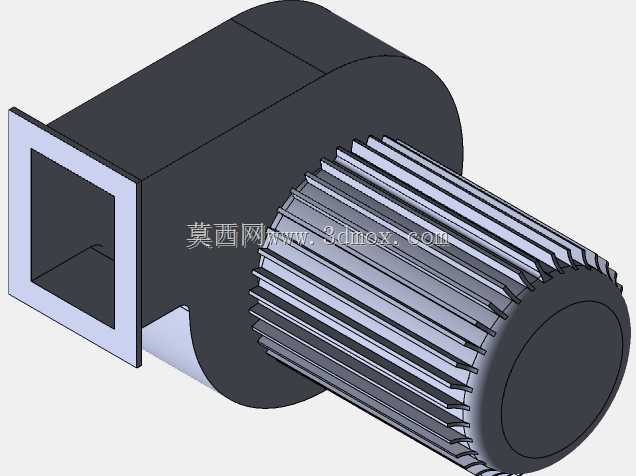

　　在工业通风、设备散热、工艺送风这类场景里，这类鼓风组件的适配性一直是结构选型时的核心考量点，不同于民用风扇的轻量化设计思路，工业场景下的鼓风部件首先要解决的是安装适配、运行稳定性以及长期工况下的结构可靠性问题。从结构组成来看，该组件集成了动力段、风轮段以及安装连接法兰，方形的安装接口可以直接对接设备风道、柜体侧壁或者通风管路，不需要额外制作过渡转接件，这一点在设备集成阶段能大幅减少现场加工的工作量，尤其是在电控柜散热、小型设备工艺送风、生产线局部排风这类紧凑安装场景里，方形法兰的螺栓孔位布局可以直接匹配常规的钣金柜体开孔标准，安装边界的预留尺寸不需要做过多冗余设计。

　　风轮部分采用的是多叶片径向结构，这类叶片构型的优势在于风压输出相对平稳，不会出现轴流风轮在高阻力风道下风量骤降的问题，针对设备内部有密集散热鳍片、风道存在弯折阻力的场景，这种风轮结构可以保证足够的送风穿透性，能够把冷却气流直接送到需要散热的核心部件表面，避免出现局部热堆积。动力段的外壳做了密集的轴向散热筋设计，这部分结构不是单纯的造型装饰，在设备持续运行过程中，动力段自身产生的热量可以通过这些散热筋快速和流经的气流完成热交换，不需要额外给动力部分增加独立散热结构，既压缩了整体的轴向安装尺寸，也减少了额外的故障点。

　　从安装边界来看，该组件的方形法兰端为安装基准面，整体重心偏向动力段一侧，在做安装固定时，法兰端的四个连接点需要保证足够的连接强度，避免长期运行产生的振动导致连接松动。风轮段的外圆尺寸需要和对接的风道内径保留合理的间隙，间隙过大会出现漏风损失，降低送风效率，间隙过小则容易因为运行振动出现风轮擦碰风道内壁的问题，一般在结构设计时会预留1.5-2mm的单边间隙，同时在法兰对接面加装密封垫片，减少风压泄漏。

　　在实际应用场景中，这类鼓风组件可以适配的范围很广，小型工业设备的柜体通风散热、生产工位的局部吹尘送风、小型烘干设备的热风循环、实验设备的气流输送都可以选用这类结构的鼓风部件。设计阶段需要重点考量的是安装方向的适配性，该结构的方形法兰可以支持水平、垂直甚至倾斜角度的安装，不需要额外调整内部结构，只需要在固定时做好防松处理即可。风轮的叶片做了等距排布设计，运行时的动平衡表现更好，振动幅度控制在较低水平，不会因为长期运行导致连接部位疲劳损坏。

　　不同于分体式的风机和风道组装结构，这种集成式的鼓风组件在出厂时已经完成了风轮和动力部分的同轴度校准，现场安装只需要完成法兰对接和线路连接即可，不需要现场做动平衡调试，对于设备组装厂来说，可以大幅缩减装配调试的工时。外壳部分采用的是一体式成型结构，拼接缝隙少，在输送带有少量粉尘的空气时，不会出现缝隙漏灰的问题，日常维护只需要定期清理风轮叶片表面附着的积尘，就能保证送风效率不会出现明显衰减。

　　在做三维结构设计时，首先确定的是方形法兰的安装尺寸，匹配行业内通用的风道开孔规格，之后根据需要的风量风压参数确定风轮的直径和叶片数量，再反向匹配动力段的尺寸，保证整体的同轴度误差控制在允许范围内，散热筋的排布方向顺着气流流动方向，既可以强化动力段的散热效果，也不会额外增加风阻。整体结构没有多余的复杂异形件，所有零部件都具备良好的加工工艺性，外壳可以采用压铸或者钣金焊接成型，风轮采用冲压成型后做动平衡校准，安装法兰的螺栓孔位采用统一的间距标准，方便和不同设备做适配对接。
