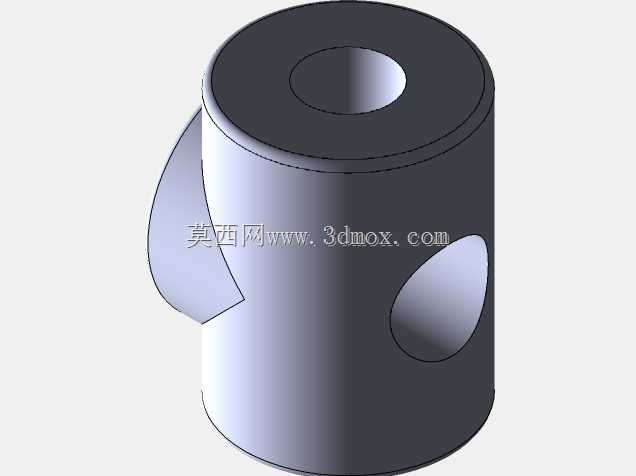

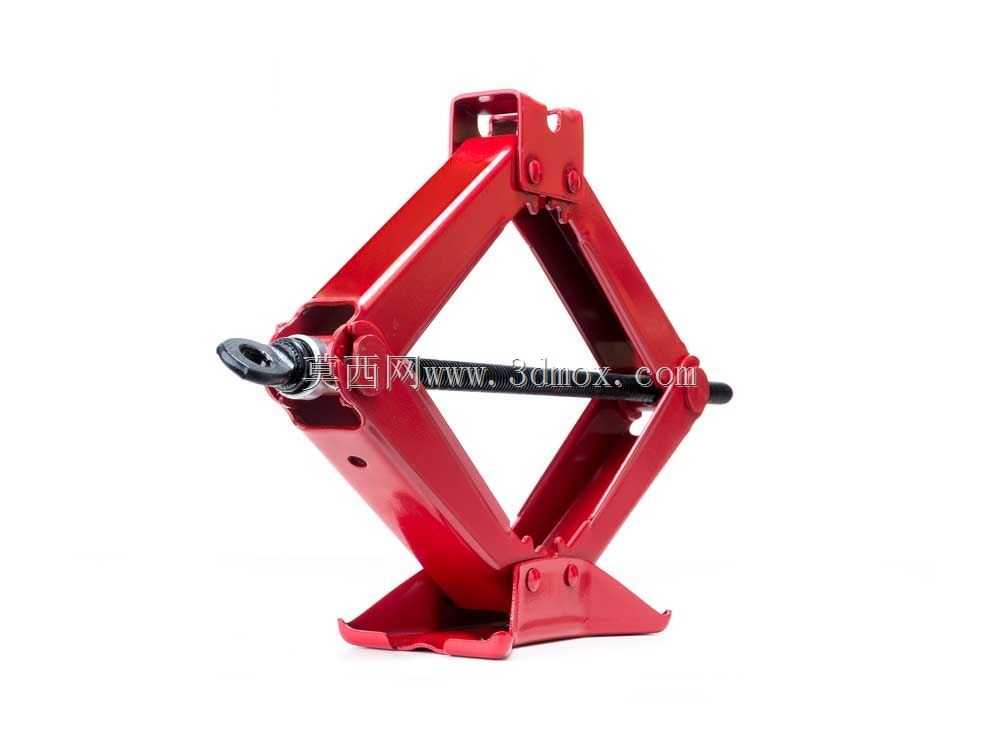

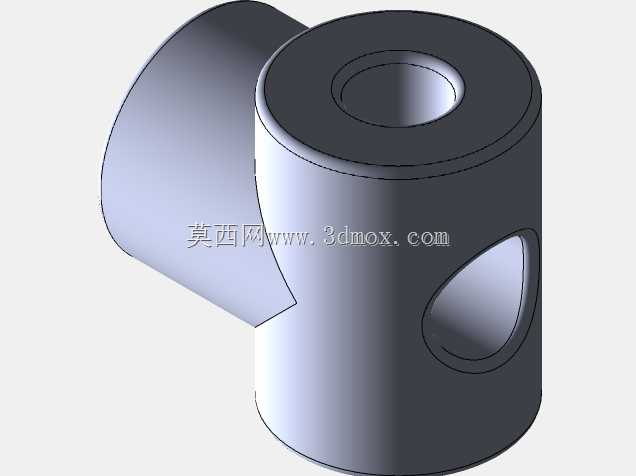

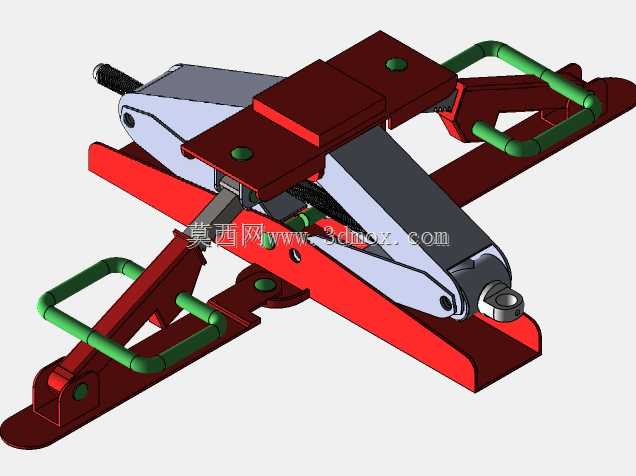

日常车辆维保场景里,剪式结构的起重支撑装置是私家车辆、小型营运车辆标配的随车应急工具,多数人对它的认知停留在换胎时的临时举升,但从结构设计角度看,这类装置的每一处折角、每一段螺纹行程都经过了载荷与收纳空间的反复平衡。不同于液压类起重设备的油路密封要求,剪式结构完全依靠刚性杆件的铰接传动实现力的放大,核心受力路径从端部的摇臂接入孔开始,通过梯形传动螺杆的旋转带动两侧铰接臂的夹角变化,最终将旋转力矩转化为垂直方向的举升力,整个传动链没有易损的密封件,长期放置在车辆后备箱的颠簸、温差环境下也不会出现漏油失压的问题,这也是它成为车载标配起重工具的核心原因。

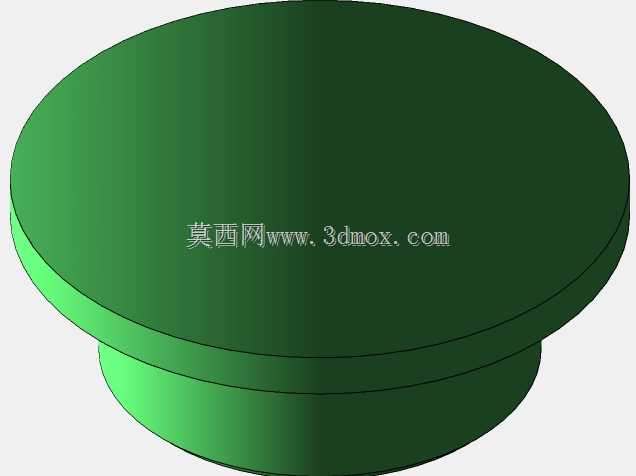

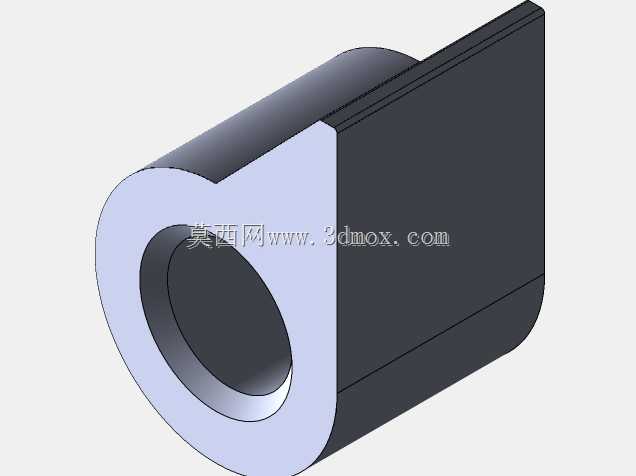

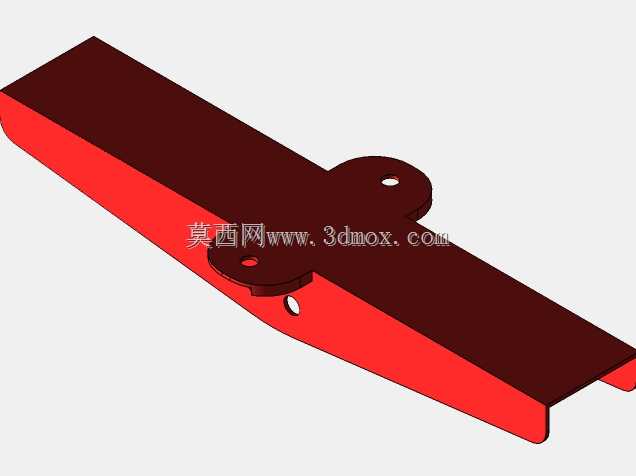

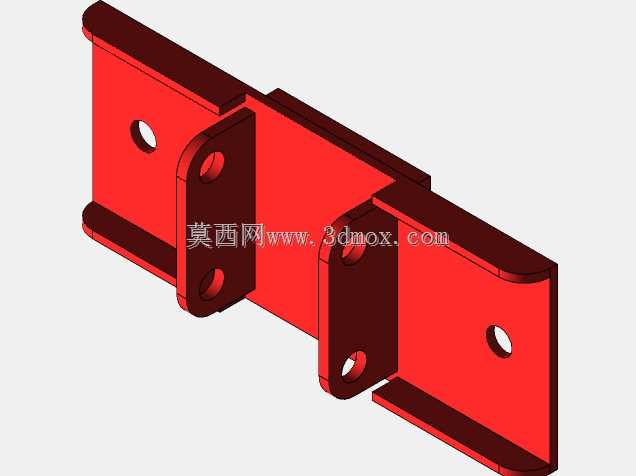

从实际使用的边界条件来看,这类装置的最低收纳高度直接决定了它能否适配底盘较低的家用轿车,常规设计里收纳状态的整体高度控制在100mm到120mm区间,能够顺利塞入多数轿车底盘侧边的预设支撑位下方,不会出现底盘过低无法放入的尴尬;而最大举升高度通常设定在350mm到450mm区间,足够将车辆轮胎抬离地面100mm以上,满足换胎、临时检查底盘悬挂的操作空间需求,不会出现举升行程不足导致轮胎无法完全离地的问题。顶部的支撑托采用内凹的弧形结构,刚好卡入车辆底盘预设的加强筋位置,避免举升过程中出现滑脱,托面的冲压防滑纹路可以增大接触摩擦力,即使支撑面存在少量泥沙也能保持足够的接触阻力;底部的支撑脚采用外翻的折边结构,增大与地面的接触面积,在平整的沥青、水泥路面上可以分散压强,避免软质地面出现下陷倾斜,两个支脚的间距在完全展开状态下控制在200mm左右,保证侧向稳定性的同时不会占用过多横向空间,在路边临时停车的窄小空间里也能顺利放置。

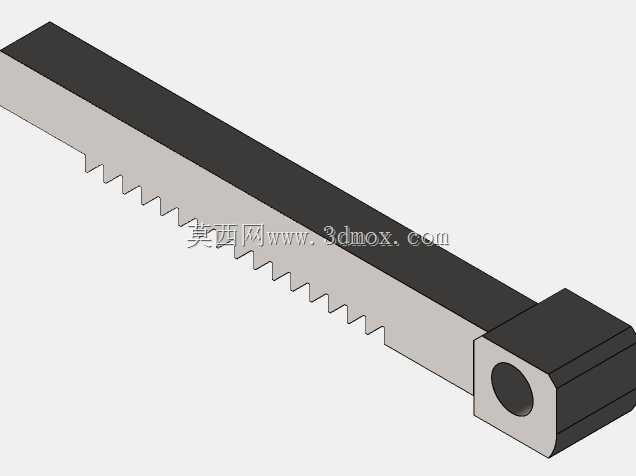

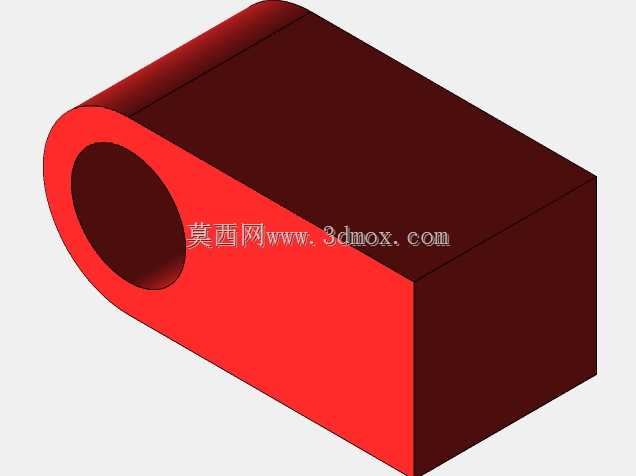

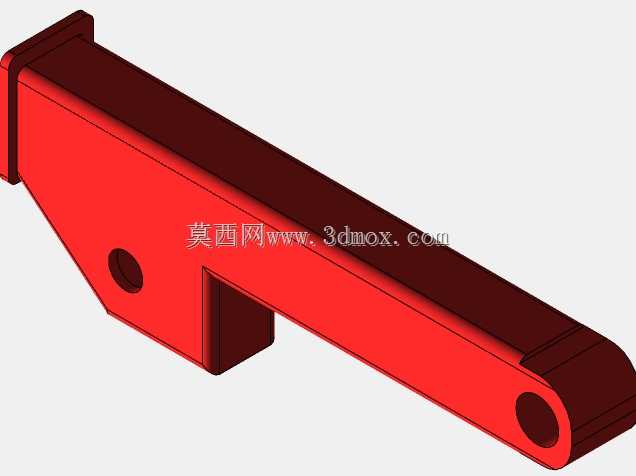

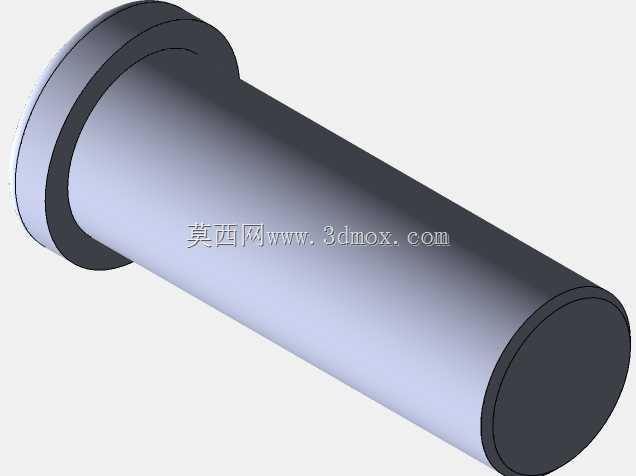

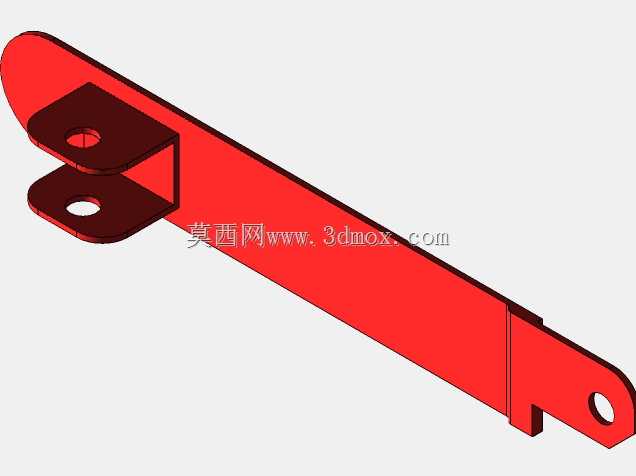

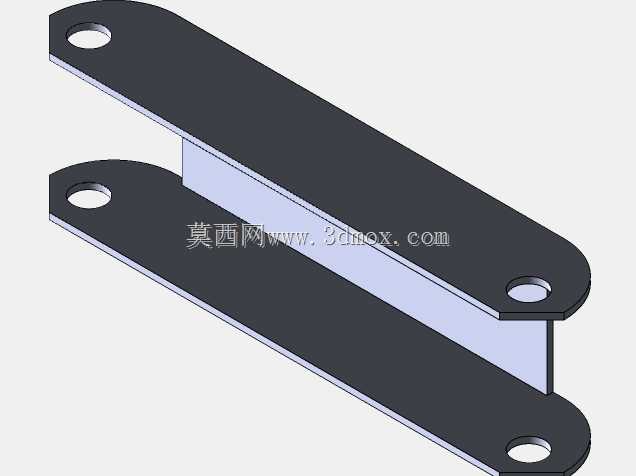

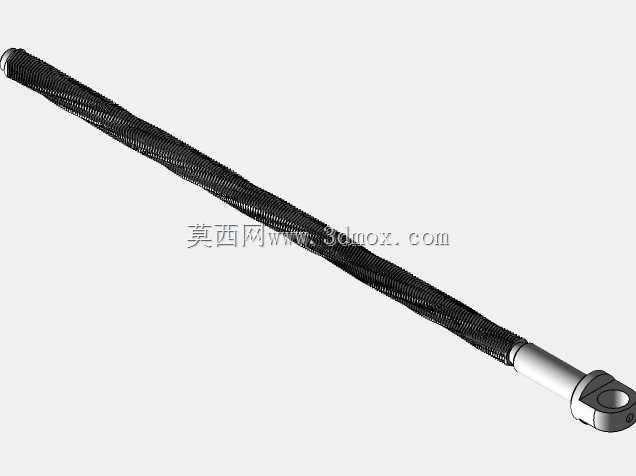

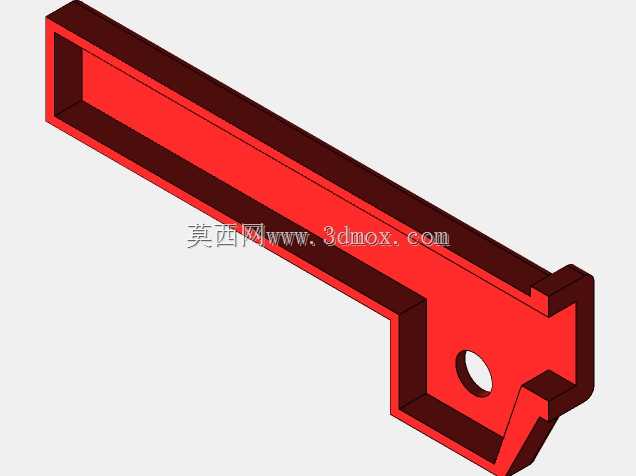

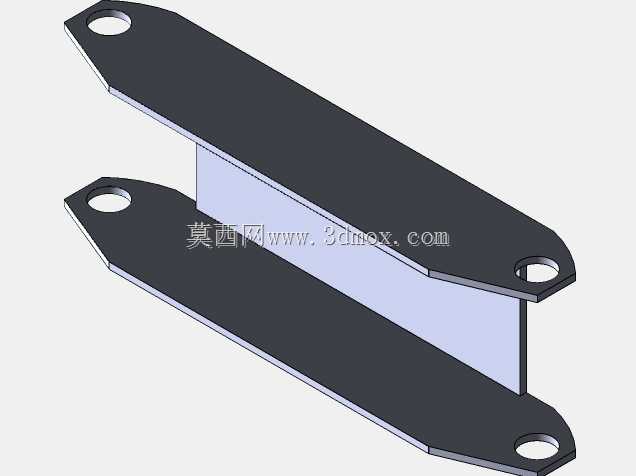

设计过程中首先要平衡的是传动效率与自锁性能的矛盾,梯形螺纹的导程角选择是核心参数:导程角过大,虽然摇臂转动更省力,但举升后无法实现机械自锁,一旦撤去摇臂的输入力,承载状态下的螺杆会自行回转导致装置下落,存在严重的安全隐患;导程角过小,自锁性能足够,但传动效率太低,普通人通过摇臂转动螺杆举升车辆会非常费力,甚至无法达到额定举升重量。常规设计里会将螺纹导程角设定在4度到6度之间,既保证承载状态下的机械自锁可靠性,又能将输入力矩控制在普通人可以轻松操作的范围内,不需要额外加装减速机构就能完成举升操作。铰接点的销轴设计需要考虑反复折叠的磨损问题,销轴与臂身孔的配合间隙控制在0.1mm到0.2mm之间,间隙过大会导致举升过程中出现晃动,间隙过小则容易在泥沙进入后出现卡滞,臂身的板材采用冲压成型的槽型截面,在不增加板材厚度的前提下大幅提升截面抗弯模量,相比平板结构的抗弯折能力提升60%以上,同时还能控制整体重量,整套装置的重量通常控制在3kg以内,不会过多增加车辆的载重负担。

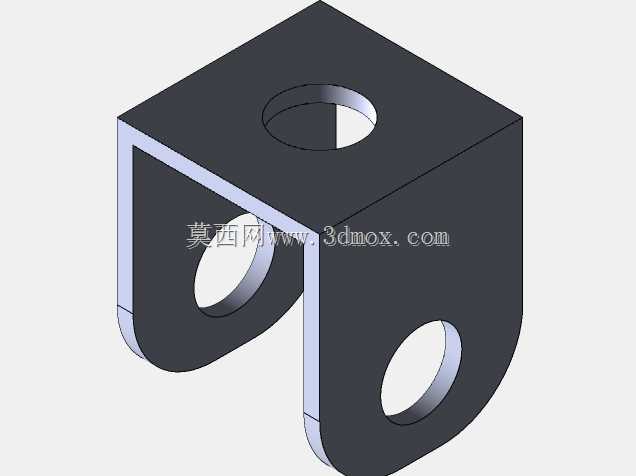

从应用场景拓展来看,这类剪式起重结构除了车载应急使用外,还可以经过参数调整后用于小型设备的安装调平、轻型构件的临时支撑,只要调整臂身长度、螺杆直径以及铰接点的位置,就能适配不同的举升高度与载荷需求。建模过程中需要重点关注铰接处的运动干涉问题,当装置处于最低收纳状态时,两侧臂身的内侧间隙要预留足够的安全距离,避免折叠过程中出现臂身碰撞,同时要保证螺杆在整个行程范围内都不会与臂身的内侧棱边发生剐蹭;螺杆两端的限位结构要做的足够可靠,当举升到最大高度时,限位块能够准确卡入铰接座的限位槽内,防止过度旋转导致螺杆脱出铰接座,引发安全事故。另外,臂身的所有外露棱边都要做倒钝处理,避免使用过程中划伤操作人员,表面的喷涂处理不仅是为了防锈,醒目的红色涂层也能在路边临时操作时起到警示作用,提醒过往车辆注意避让。
很多人在使用这类装置时会忽略支撑面的水平度要求,其实从结构受力角度看,剪式结构的抗侧向载荷能力远不如立式液压千斤顶,所以设计时底部支撑脚的平面度公差要控制在0.5mm以内,保证放置在水平地面时四个接触点都能均匀受力,不会出现单点受力过大导致的变形。铰接点的铆接强度要经过反复验证,在1.5倍额定载荷的测试条件下,铆接位置不能出现松动、变形,确保极端使用场景下的结构可靠性。整套结构没有多余的冗余零件,所有部件都同时承担结构受力与功能实现的作用,比如传动螺杆除了传递扭矩带动臂身开合,本身也是整个结构的横向受力拉杆,承担两侧臂身张开时的横向拉力,不需要额外加装横向拉杆来限制臂身的外张变形,这种集成化的设计思路也是这类装置能够做到低成本、高可靠性的关键。
