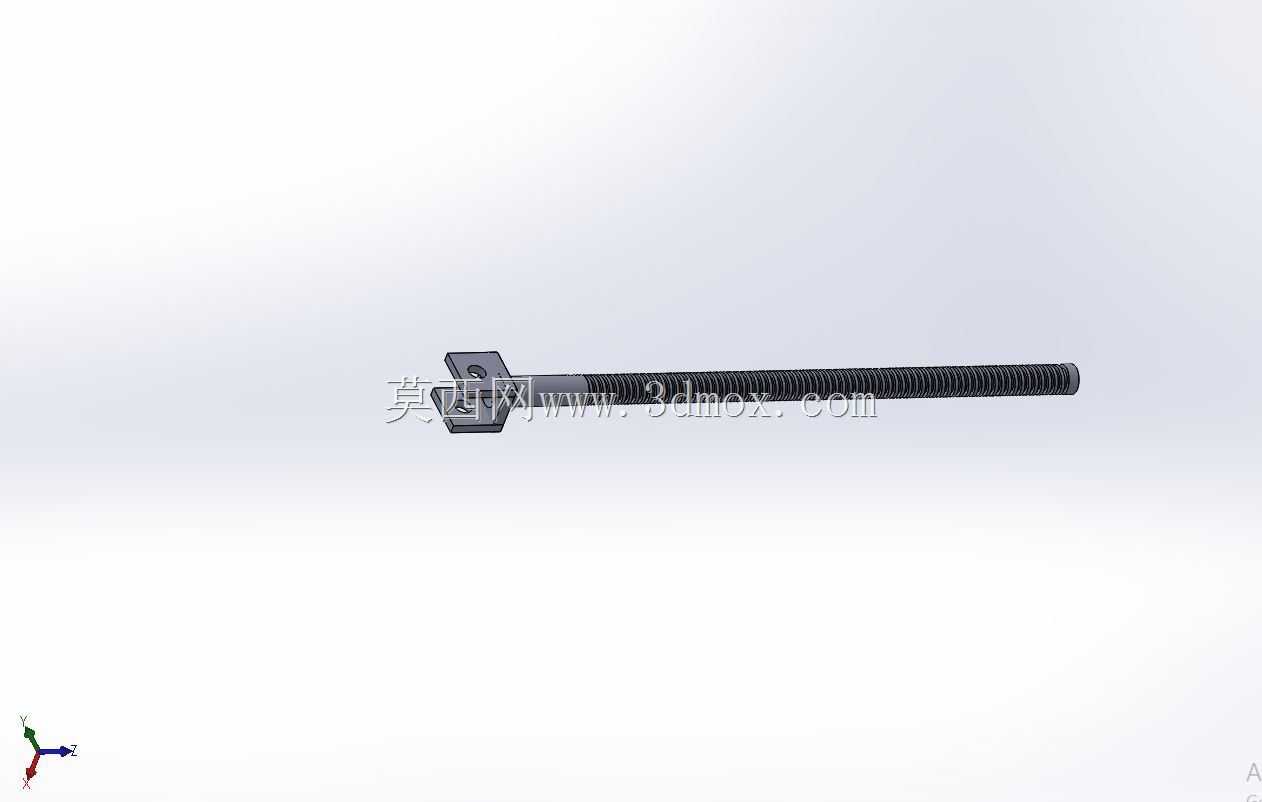

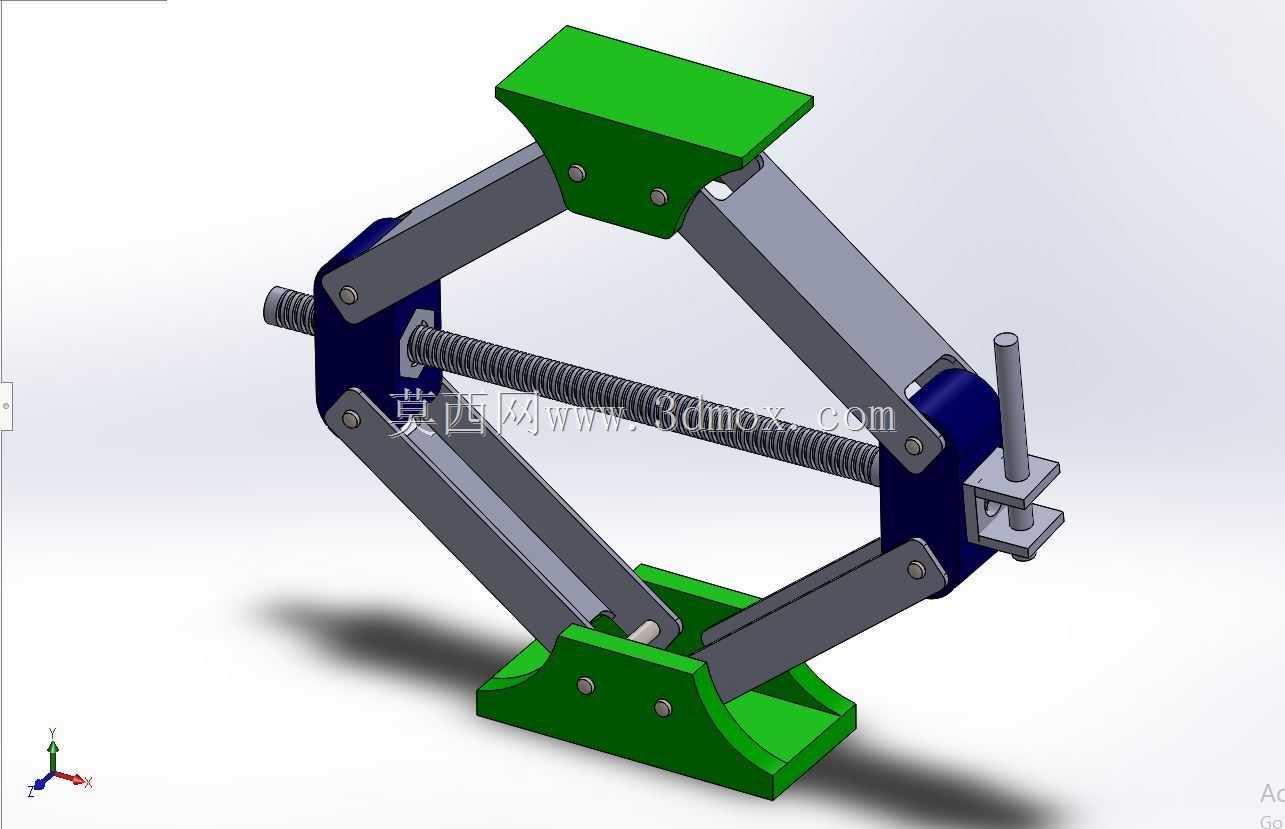

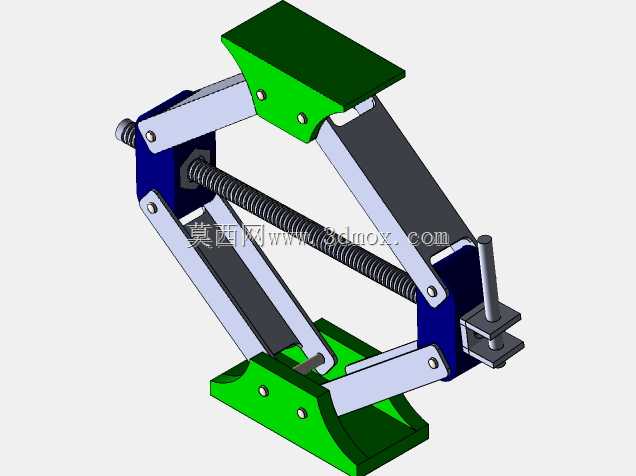

在车载应急维修、小型设备工位调平、轻型物料举升作业场景中,剪式顶升结构因收拢后占用空间小、展开后支撑稳定性强的特点,始终是小吨位举升作业的主流选型,而作为整套结构核心传力部件的顶升螺杆,其设计合理性直接决定整套机构的负载能力、操作顺滑度与长期使用可靠性。这套剪式顶升配套的螺杆结构,在设计阶段优先匹配剪臂的铰接运动轨迹,螺杆采用梯形传动螺纹牙型,相比普通三角螺纹,梯形螺纹的牙侧角更小,传动过程中螺纹副的摩擦阻力更均衡,既能够保证转动操作时的力矩输入效率,也能在举升到位后依靠螺纹副的自锁特性避免负载自行回落,无需额外加装锁止机构即可满足作业安全要求。从结构布局来看,螺杆贯穿剪臂中部的铰接螺母座,

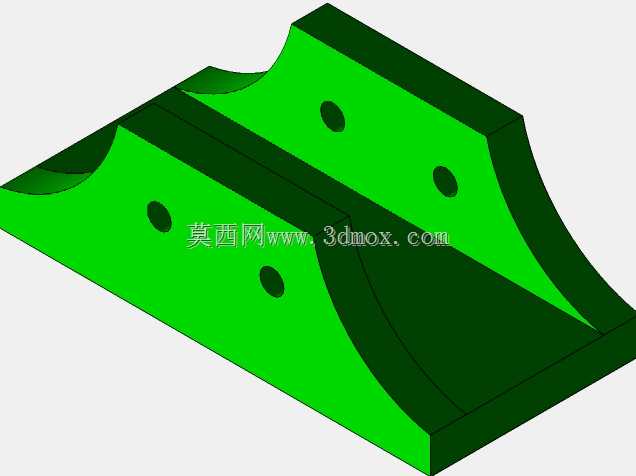

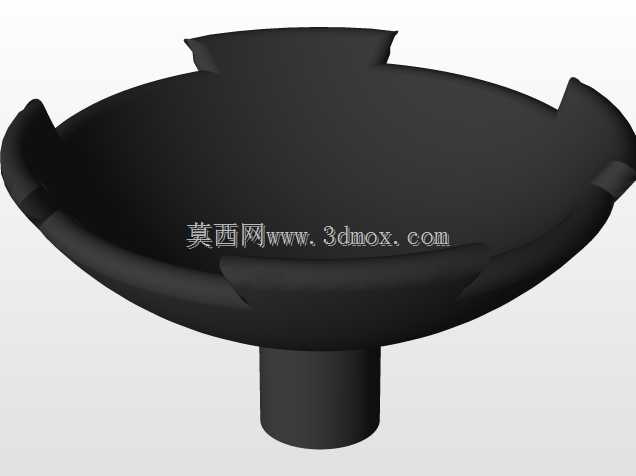

两端分别通过光轴段与两侧剪臂的支撑端座配合,其中一端延伸出操作杆连接位,可配套摇杆或者电动扳手输入转动力矩,转动螺杆时,两个中部螺母座会沿螺杆轴向同步相向或者反向移动,带动上下两组剪臂绕铰接点转动,实现顶部支撑台的垂直升降动作。设计过程中对螺杆的受力边界做了完整校核,螺杆的直径参数匹配整套机构1.5吨额定举升负载的受力要求,螺纹段长度覆盖剪臂从完全收拢到最大举升高度的全行程移动距离,两端光轴段的配合长度满足支撑端座的径向承载要求,避免螺杆受剪时出现端部变形卡滞的问题。顶部支撑台采用加宽的平面结构,表面做防滑处理,与被支撑物件接触时能够分散接触应力,避免顶坏被支撑件的接触面,底部底座同样采用大接触面积的支撑结构,

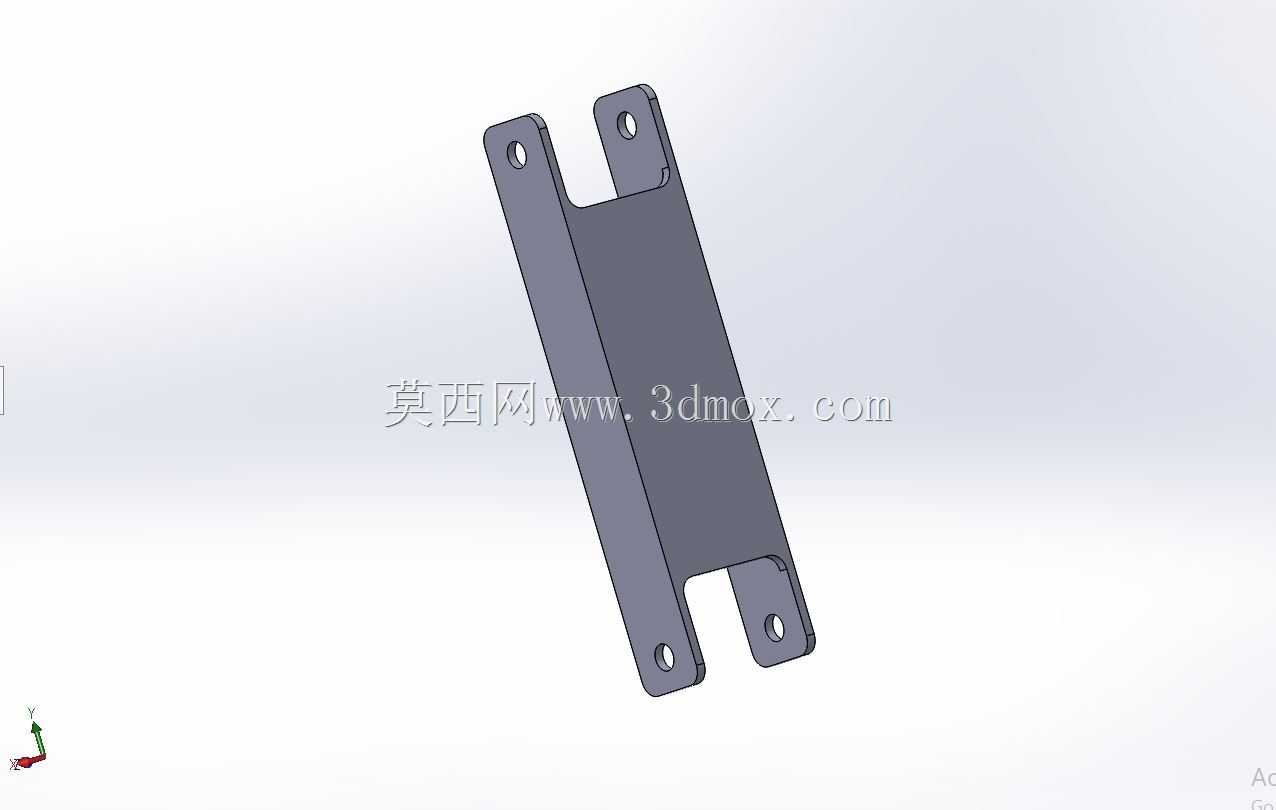

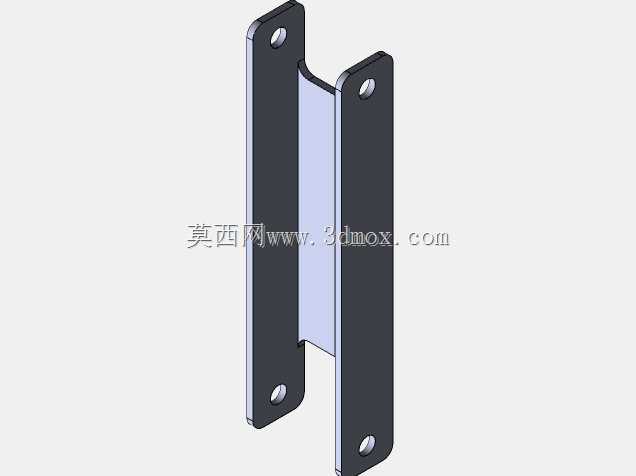

作业时能够降低对地面的单位面积压力,在松软地面作业时也能保持支撑稳定,不会出现下陷侧倾的风险。剪臂部分采用对称的双组平行连杆结构,所有铰接点均采用销轴配合耐磨衬套的设计,转动间隙控制在合理范围内,既保证剪臂转动时无卡滞,也避免间隙过大导致举升过程中出现晃动。整套结构的安装边界经过优化,完全收拢状态下整体高度控制在100毫米以内,能够塞入离地间隙较小的车辆底盘或者设备底部,最大举升高度可达350毫米,满足家用轿车换胎、小型生产设备调平、轻型物料短距离举升的常规作业需求。在螺纹副的润滑设计上,螺母座采用内嵌铜质螺母的结构,相比钢与钢直接配合的螺纹副,铜螺母与钢螺杆配合时的耐磨性能更优,长期使用磨损后仅需更换内嵌铜螺母即可完成维护,
无需更换整根螺杆,降低后期维护成本。操作端的连接位设计为四方头结构,既可以配套标准的棘轮摇杆手动操作,也可以适配电动工具的套筒接口,在需要频繁升降作业的场景下,能够大幅降低操作劳动强度,提升作业效率。整套结构的所有受力部件均做了应力仿真验证,在额定负载下螺杆的最大弯曲变形量控制在0.2毫米以内,剪臂铰接点的应力值远低于材料的屈服强度,能够保证长期重复使用下的结构稳定性,不会出现塑性变形或者断裂的风险。在实际应用中,这类螺杆驱动的剪式顶升结构除了车载应急场景外,也常被集成到小型自动化生产线的工位顶升机构、家具的高度调节支撑结构、舞台道具的升降支撑结构中,依靠结构简单、维护方便、自锁可靠的特性,适配多种小吨位垂直举升的作业需求。设计时也充分考虑了不同使用场景的适配性,螺杆的螺纹导程经过优化,手动操作时每转动一圈摇杆,顶部支撑台的升降距离控制在合理范围,既不会因为导程过大导致操作力矩过高,也不会因为导程过小导致升降速度过慢影响作业效率,平衡了操作力与升降速度的使用需求。
