LX16A乐万魂小控制器板适配安装固定座

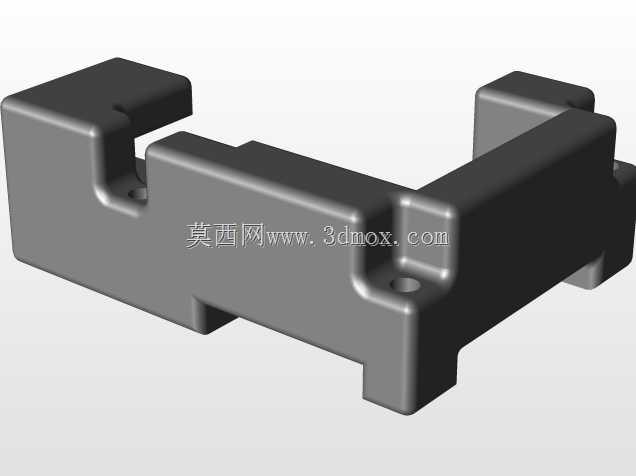

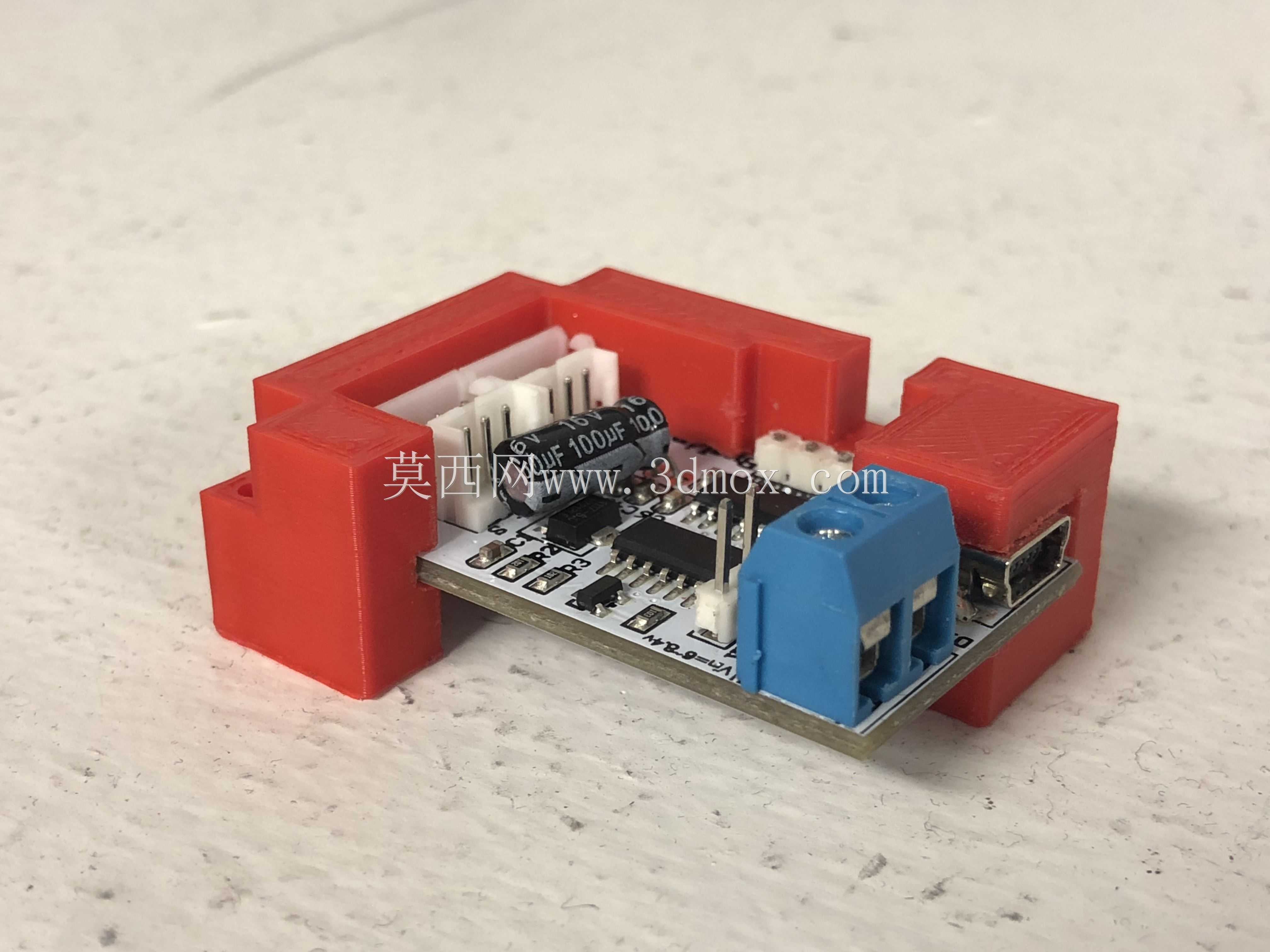

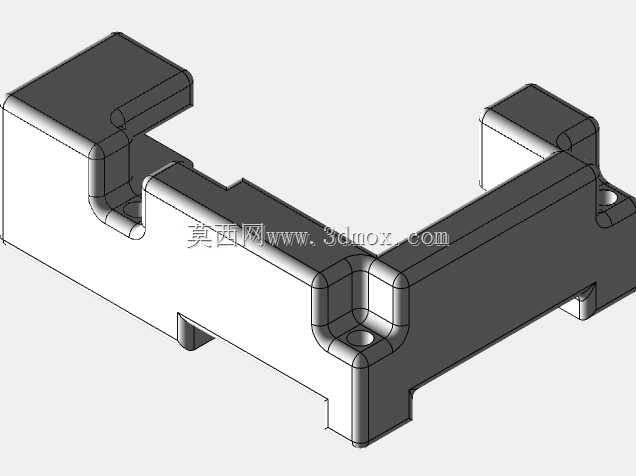

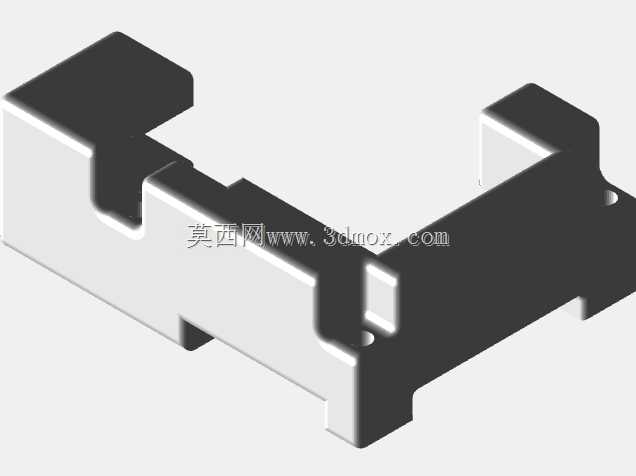

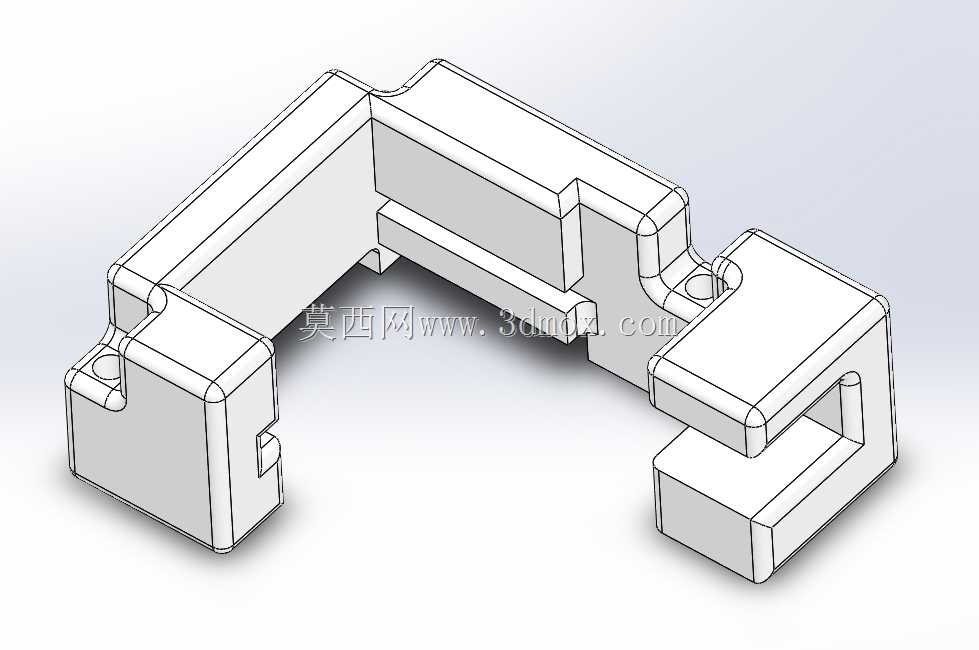

　　做小型桌面级机械臂、多自由度舵机联动装置的结构设计时，最容易忽略的就是控制板的安装固定问题，很多人图省事直接用扎带把控制板绑在结构型材上，不仅走线杂乱，调试时插拔接口容易扯动板卡造成虚焊，车间多尘环境下还容易让板卡积灰短路，这个安装座就是针对LX16A总线舵机配套的小尺寸控制板做的专属固定结构，完全贴合板卡的外形轮廓做限位设计。从实际使用场景来看，这类小控制板多用于桌面级教学机械臂、小型舵机驱动的演示装置、DIY类多轴运动平台，安装座采用分体式卡合结构，红色的卡座部分刚好卡在控制板的PCB边缘，预留的槽位完全避开板上的电解电容、芯片、接线端子等凸起元件，不会出现压件顶件的问题，板卡装入后不会出现横向、纵向的窜动，

　　不需要额外打螺丝固定，拆装维护时直接抠开两侧的卡边就能取出板卡，比螺丝固定的方案节省至少三分之二的拆装时间。设计时首先核对了控制板的实际外轮廓尺寸，包括PCB的板厚、板上最高元件的高度、各个接口的伸出位置，卡座的内壁做了0.2mm的避让余量，考虑到FDM3D打印的成型公差，不会出现打印后卡不进去或者间隙过大晃荡的问题；两侧的安装凸台预留了标准的安装孔位，可以直接固定在2020铝型材的槽面上，也可以用自攻螺丝固定在亚克力、木板等DIY常用的结构板材上，安装边界完全匹配小型机械臂的底座内部空间，不会和舵机走线、电源模块产生位置干涉。接线端的位置做了开放式的缺口设计，不管是舵机总线的白色排线座、蓝色的电源接线端子，

　　还是板端的MiniUSB调试接口，装入卡座后都完全露在外面，插拔接线时不需要拆下整个安装座，调试时可以直接插USB线下载程序，不会被卡座挡住接口。卡座的侧壁高度刚好超过板上最高的电解电容高度，就算装置运行中出现松动掉件、或者外部有小零件掉落，也不会直接砸到板卡上的元件，能起到基础的物理防护作用，同时开放式的结构不会挡住板上芯片的散热，长时间运行时不会因为封闭结构造成积热，影响控制板的运行稳定性。很多做小型舵机装置的设计者之前会自己画简单的L型支架固定控制板，往往会出现和元件干涉、固定不稳、接口被挡的问题，这个安装座在设计时反复核对了三次板卡的实装尺寸，调整了六次卡边的位置和角度，确保每一个元件都有对应的避让空间，

　　安装后板卡和卡座之间没有多余的晃动间隙，同时不需要额外的紧固件就能完成板卡和卡座的固定，搭配两侧的安装孔，可以快速集成到各类采用LX16A舵机的小型运动装置中，不管是教学演示用的机械臂套件，还是DIY的小型舵机云台、多自由度仿生装置，都能直接用这个安装座完成控制板的固定，省去自己测绘建模调整的时间，也避免了自制支架容易出现的尺寸偏差问题。卡座的壁厚做了2mm的均匀设计，不管是用PLA、ABS还是树脂材料打印，都不会出现打印变形、强度不足的问题，卡边部分做了轻微的倒角，装入板卡时不会刮伤PCB的阻焊层，也不会因为硬卡造成板卡弯曲变形。
