LewanSoul LX-16A伺服总线连接控制板

　　在桌面级小型机械臂、教育类机器人、多轴舵机联动演示装置的搭建场景中，这类伺服总线连接模块是绕不开的核心接线部件，很多刚接触总线舵机的开发者容易忽略转接板的结构匹配问题，要么选错接口间距导致接线松动，要么忽略安装孔位导致模块无法固定在机架上，最终让整套传动系统的通讯稳定性打折扣。这款适配LX-16A伺服的总线连接控制板，在设计之初就瞄准了小空间多舵机并联的使用痛点，没有采用市面上通用的洞洞板飞线方案，而是把电源接入、总线分路、舵机接口全部集成在一块PCB基板上，省去了开发者自行焊接分线的麻烦。

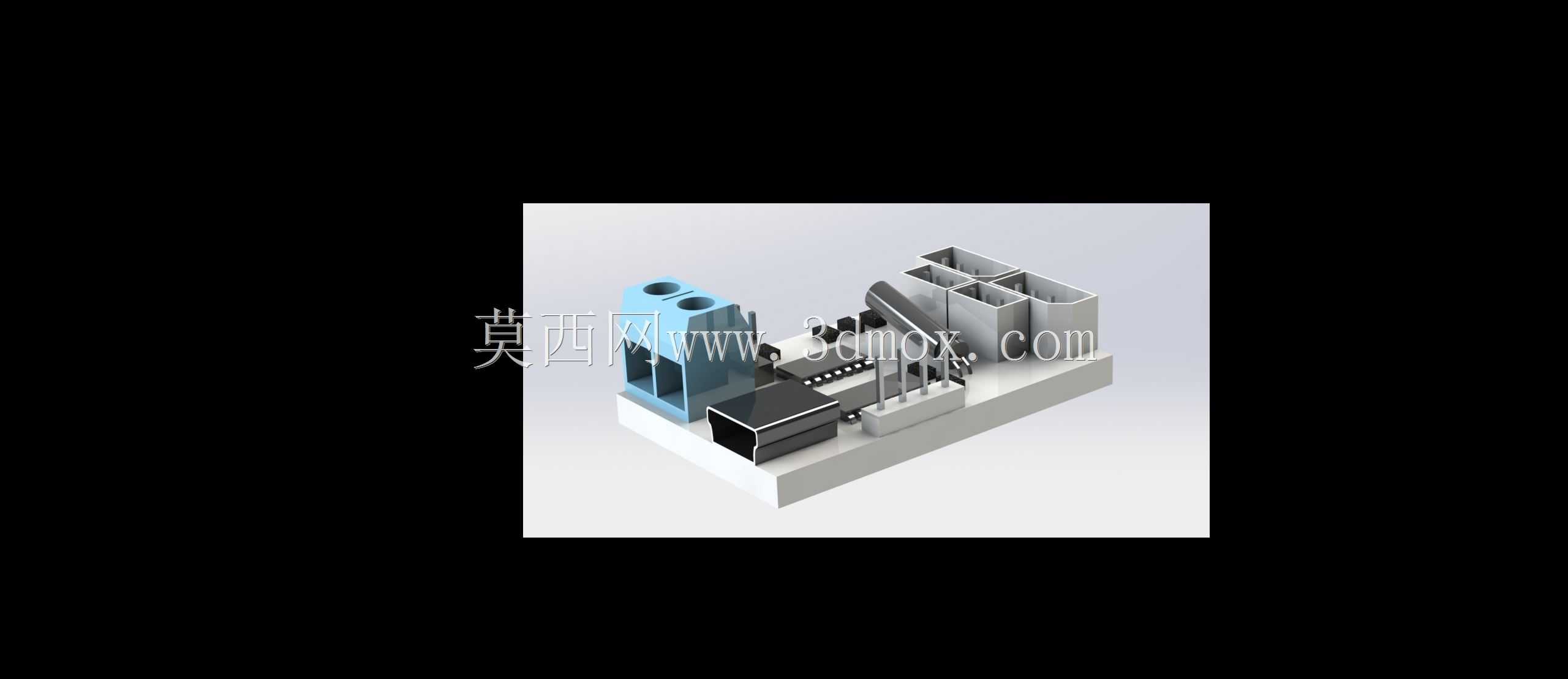

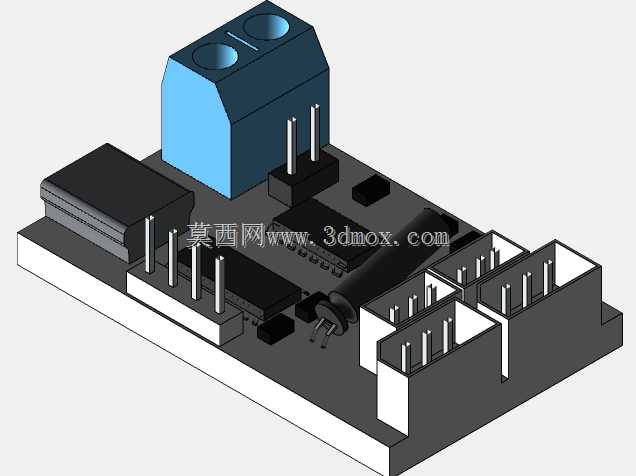

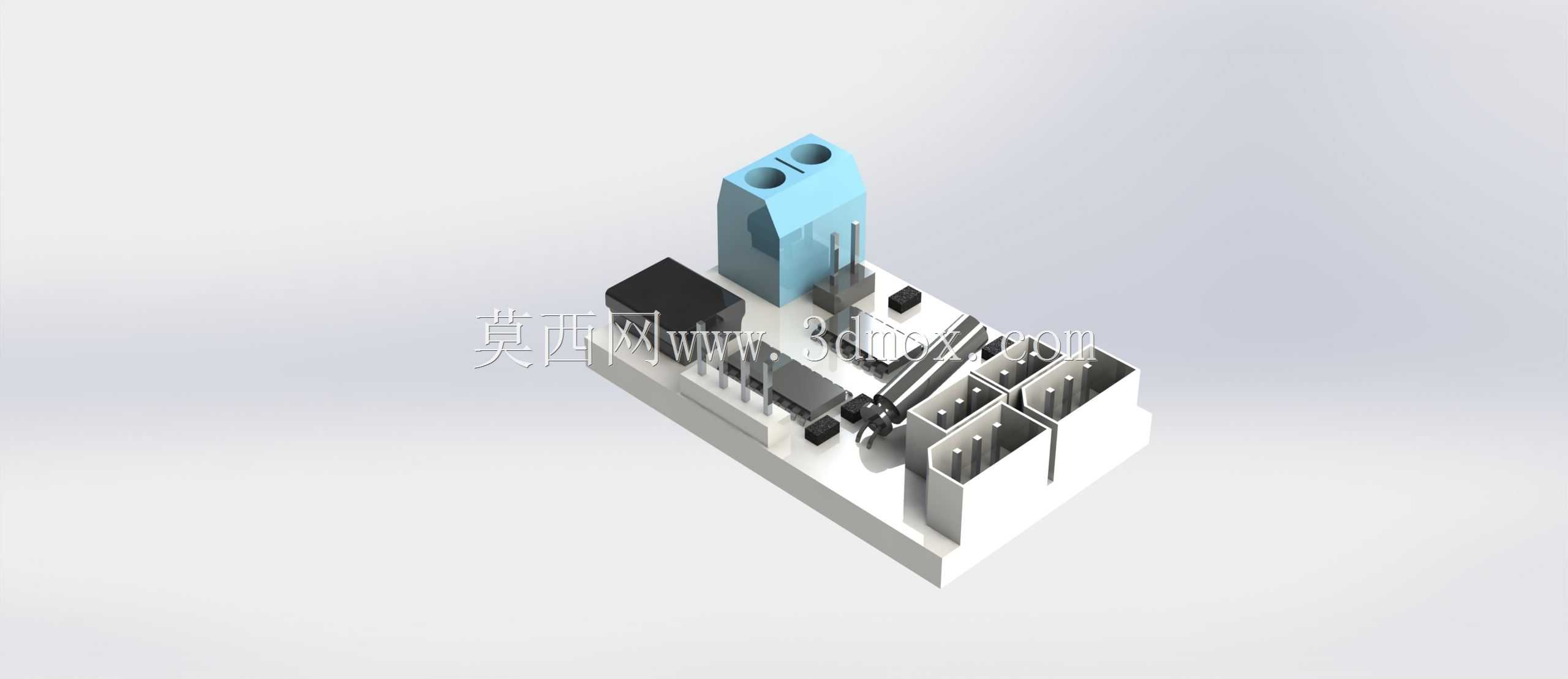

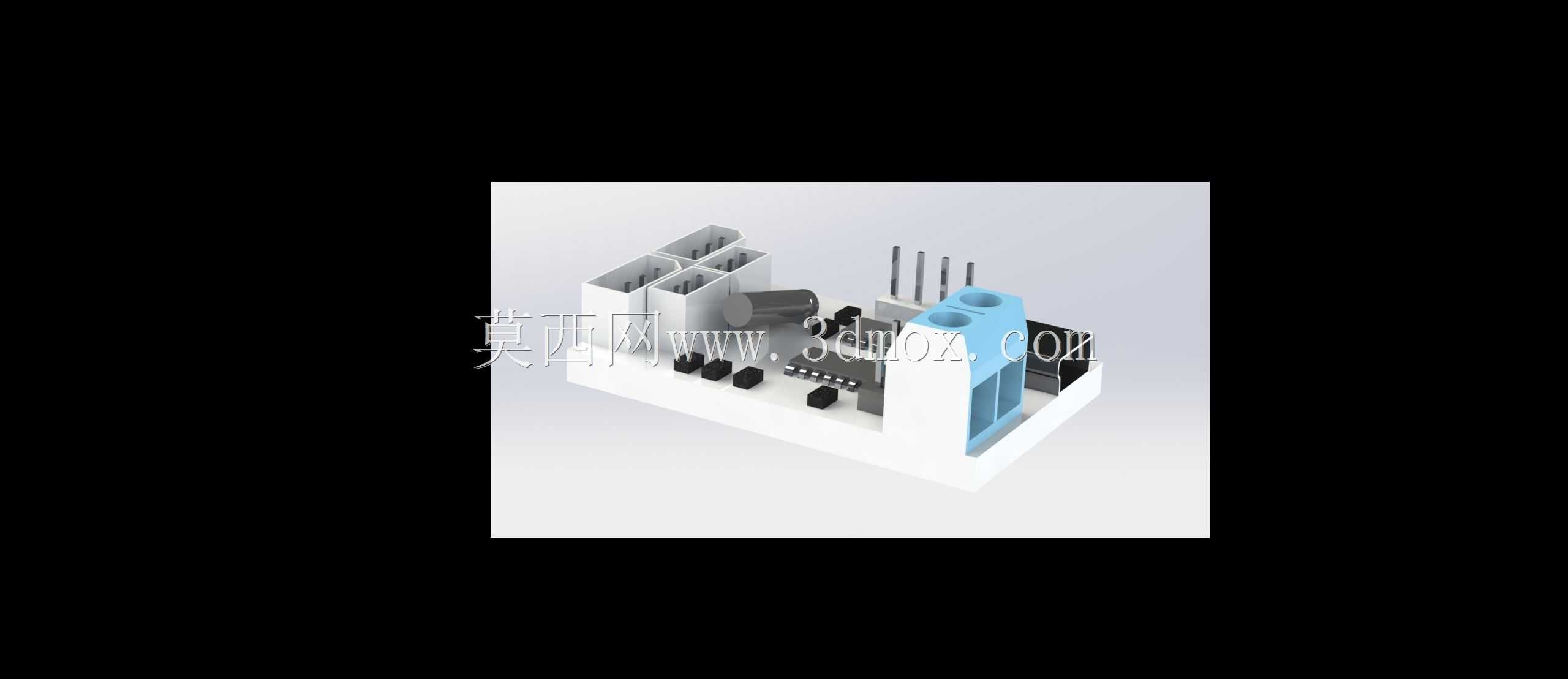

　　从结构布局来看，板载的两个蓝色接线端子是主电源输入位，端子的针脚间距匹配常规24AWG到18AWG的动力线径，拧紧后可以承受单路总线下挂6到8个舵机的峰值电流，不会出现线皮压接过松导致的接触打火问题。端子旁边的黑色方块是板载的防反接保护器件，就算调试时正负极接反，也不会直接烧坏后端挂接的所有舵机，这一点在学生实训、新手调试的场景里非常实用，能大幅降低调试阶段的器件损耗。板上排布的多组白色立式排针，是对应LX-16A舵机的总线接口，每一组排针的引脚定义都统一为信号、电源、地的顺序，和舵机出线端的端子定义完全匹配，不需要额外调整线序就能直接插接，排针的高度控制在8.5mm，插接舵机端子后不会和上层安装的结构件产生干涉。

　　整个模块的基板采用FR-4材质，边角做了R2的圆角处理，不会在安装时划伤线材或者操作人员的手指，基板上预留的两个安装定位孔，孔距适配常用的2020铝型材槽位，也可以通过M2螺丝直接固定在3D打印的结构支架上，安装边界的尺寸控制得非常紧凑，整体占用的安装空间不到半个火柴盒大小，就算是安装在小型机械臂的底座内部，也不会和走线槽、舵机盘线产生空间冲突。在实际使用中，这个模块承担的是总线信号中继和电源分路的作用，舵机的总线通讯信号从控制器出来后接入模块，再通过板上的走线分路到各个舵机接口，避免了多根舵机线直接并联导致的信号衰减问题，同时电源输入经过板上的铜箔加厚处理，大电流通过时不会出现基板局部过热的情况。

　　设计时还特意把电源输入端子放在板卡的一端，舵机接口排布在板卡的另外三个侧边，实际接线时动力线和舵机信号线可以分开走线，减少动力线对通讯信号的电磁干扰，这一点在多舵机同时高速动作的场景下优势非常明显，能有效减少舵机丢步、通讯中断的问题。很多自行搭建总线舵机系统的开发者，之前常用杜邦线并联分线，不仅接线杂乱，而且稍微拉扯就会出现接口松动，用这款集成式的连接模块后，所有接线都能对应插接到位，整体走线整洁度大幅提升，后期排查线路故障时也能快速定位问题点。模块上的接口插拔寿命经过验证，反复插拔500次以上也不会出现接触片松动的情况，完全满足教学场景下反复拆装调试的使用需求。从安装适配性来看，板卡的整体厚度只有1.6mm，加上焊接元件后的最高高度不超过15mm，就算是安装空间非常局促的小型人形机器人胸腔位置，也能轻松放下，不需要额外切削周围的结构件。板上的元件排布都避开了安装孔位的受力区域，打螺丝固定时不会压到板上的贴片元件，避免因为安装应力导致元件虚焊脱落。在工业级的小型自动化演示设备里，这类连接模块也可以作为多轴伺服的分线单元使用，把控制器出来的总线信号分路到各个分布式的伺服节点，减少主控端的接口占用，同时简化设备内部的走线结构，降低整机组装的接线工时。
