液压驱动可折叠式通行桥梁结构设计

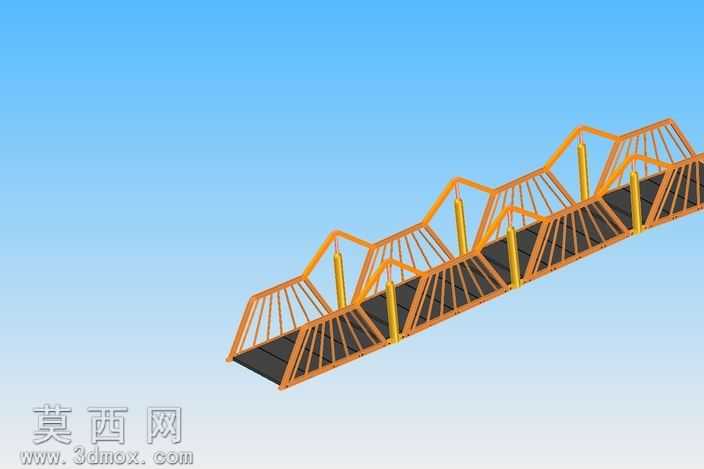

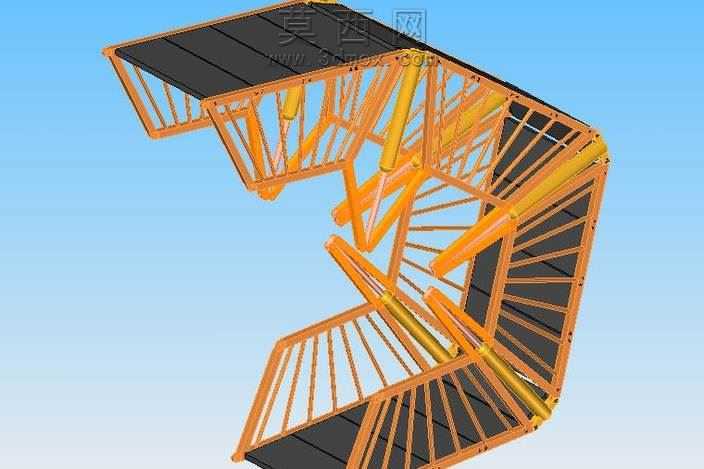

本作品为液压驱动折叠桥三维建模作品，整体采用三段式铰接桁架结构设计，通过多组液压油缸作为动力执行元件，实现桥体的折叠收纳与展开通行功能。建模阶段采用自顶向下的设计思路，首先确定桥体完全展开时的总通行跨度、桥面宽度以及额定承载参数，再根据折叠收纳后的空间尺寸要求，拆分出三段独立的桥体桁架单元，各单元之间通过高强度铰接转轴连接，确保折叠过程中各段桥体可绕铰接点顺畅转动，无运动干涉。桥体主体桁架采用矩形截面型材搭建，建模时对每一根桁架杆件的尺寸、连接位置进行精准定位，通过阵列、对称约束快速完成两侧护栏桁架的建模，保证结构对称性与受力均匀性；桥面采用防滑纹理板材设计，建模时赋予桥面材质哑光深灰的防滑金属质感，桁架杆件赋予橙黄色工程防锈漆材质，液压油缸部件区分缸筒与活塞杆材质，缸筒采用亮面金属材质、活塞杆采用镀铬高光材质，渲染阶段添加蓝天背景环境光，调整各部件的反光度与粗糙度参数，清晰呈现各结构的层次关系。液压油缸的安装位置经过运动仿真验证，每段桥体的铰接处均匹配对应行程的液压油缸，油缸两端分别通过铰接座与相邻两段桥体的桁架主梁连接，建模时对铰接座的安装孔位、销轴配合间隙进行细节还原，确保油缸伸缩时可平稳带动桥体转动，实现从折叠收拢的Z型状态到展开后平直通行状态的切换。整体模型结构完整，各运动部件的配合关系清晰，既还原了折叠桥的机械结构原理，也通过材质与渲染效果直观呈现了产品的外观特征，可用于折叠桥结构原理演示、工程方案展示等场景。
