内燃机动力转换用曲柄轴结构设计

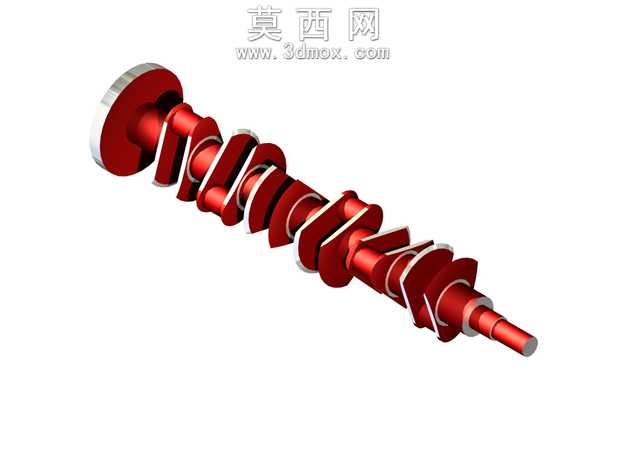

本曲柄轴三维模型采用Autodesk Inventor软件完成全参数化建模，建模过程严格遵循内燃机曲柄连杆机构的运动匹配逻辑，先以旋转凸台命令构建主轴颈与连杆轴颈的基础回转基体，再通过多基准面定位依次完成各曲柄臂的轮廓拉伸与圆角过渡处理，全程对轴颈同轴度、曲柄夹角、配重块偏心距等核心参数施加几何约束，确保各曲拐的相位角度符合四缸内燃机的做功间隔角设计要求，避免后续装配出现运动干涉问题。模型渲染阶段为金属基体赋予高反光合金钢材质，对轴颈配合面添加磨削加工质感的纹理映射，配重块非配合面保留模锻成型的哑光金属质感，通过三点布光方案突出曲柄臂的曲面过渡与轴肩的棱角结构，清晰展现各段轴径的尺寸层级与配重块的偏心轮廓。结构设计上，该曲柄轴采用整体式锻造结构布局，沿轴向依次排布前端轴、多组主轴颈、连杆轴颈、曲柄臂与后端输出法兰，每个连杆轴颈对应连接一组活塞连杆，相邻曲拐呈180度相位排布，可将活塞的往复直线运动平稳转换为旋转扭矩输出；曲柄臂与轴颈衔接处均设计有大半径卸载圆角，有效降低应力集中系数，提升轴体的抗疲劳强度，主轴颈部位预留有润滑油道的贯通孔位，可在装配后实现压力润滑，减少轴瓦配合面的磨损。设计过程中充分考虑了曲柄轴的动平衡需求，在每个曲柄臂的偏心对侧设置有扇形配重块，可抵消连杆轴颈与连杆大头旋转产生的离心力，降低内燃机运转时的振动幅度，模型各特征均保留完整建模历史，可根据不同排量的动力需求调整轴颈直径、曲柄半径、曲拐数量等参数，适配不同功率等级的内燃机动力系统设计。
