哈雷发动机顶部夹持工装夹具设计

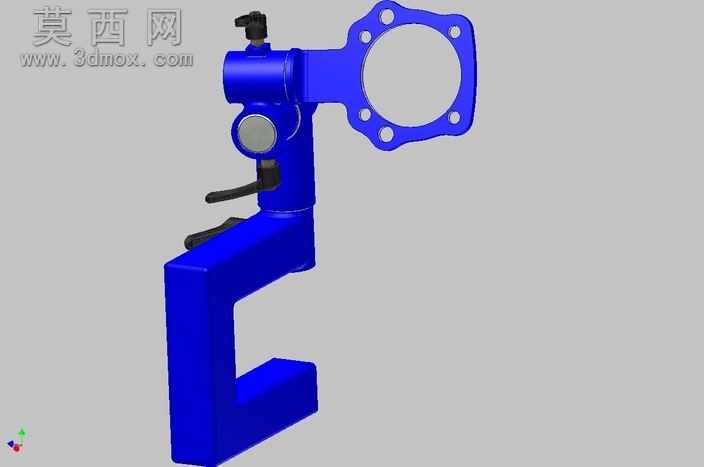

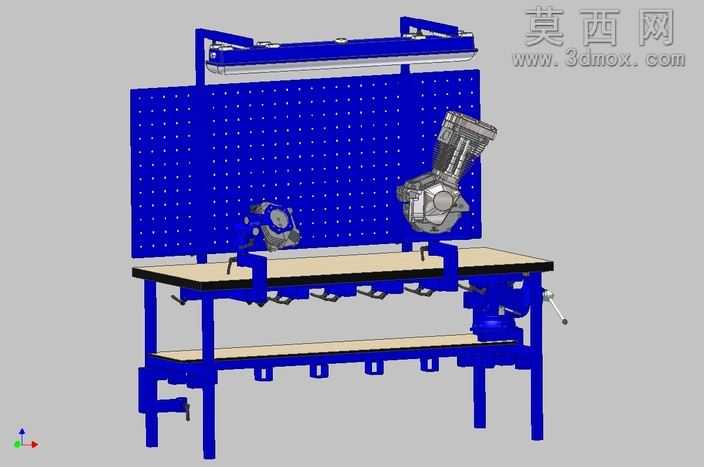

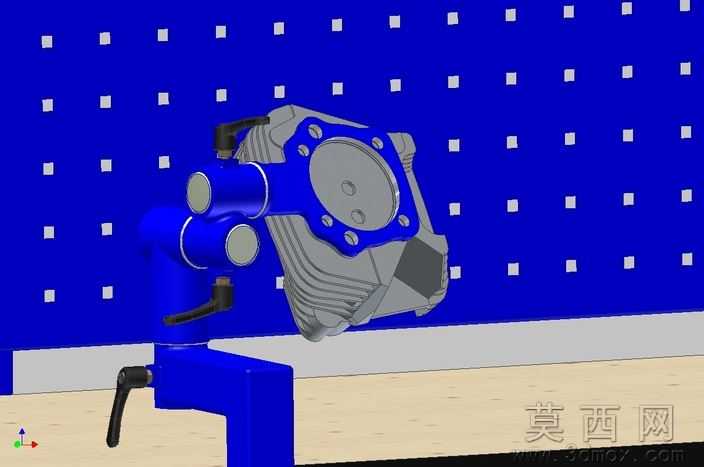

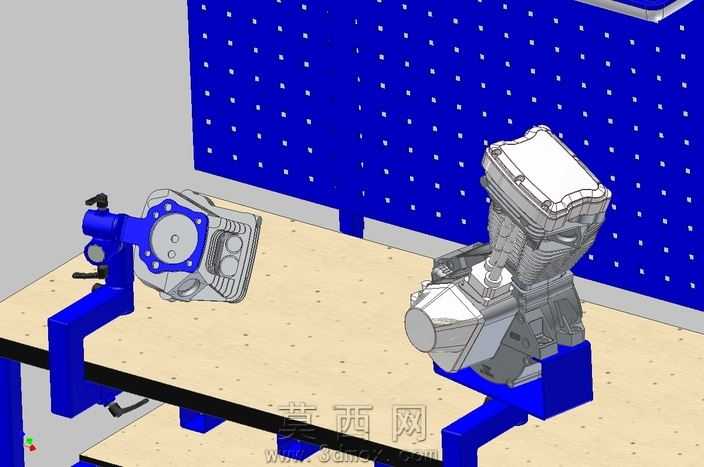

本模型为针对哈雷动力部件顶部加工工序设计的专用夹持工装，整体采用三维参数化建模方式完成，建模过程中严格遵循机械加工工装的设计规范，对各部件的装配公差、配合间隙做了合理预留，确保模型可直接对接生产加工环节的工艺验证需求。模型主体夹持基座采用高强度铸铁材质设定，表面做了深蓝色氧化喷塑的渲染处理，模拟实际工装的耐磨防锈表层质感，基座上设置了多组可调式锁紧手柄，手柄采用黑色防滑橡胶包胶材质渲染，还原实际操作时的握持摩擦力表现，锁紧机构的转轴、调节螺杆等部件均做了细节建模，螺纹结构、限位卡槽的特征清晰完整，可直观展示夹具的锁紧调节逻辑。被夹持的哈雷动力顶部部件采用银灰色铸铝材质渲染，散热鳍片、安装孔位、密封结合面的细节均做了精细化还原，与夹具的定位接触面完全贴合，精准还原实际装夹时的定位状态。工装的安装连接端设计了可与多孔定位工作台适配的夹持接口，可快速固定在带定位方孔的工装背板或工作台面上，适配多工序灵活转场的加工需求。设计过程中优先考虑装夹的定位精度与操作便捷性，采用多点位浮动定位结构，避免装夹时对工件薄壁部位造成挤压变形，同时预留了足够的刀具操作空间，可满足顶部端面铣削、孔位钻攻、密封面打磨等多道加工工序的装夹需求，无需二次拆装重新定位，有效提升加工效率。模型渲染阶段采用了车间实景的环境贴图，搭配工装背板、木质工作台面的场景元素，还原工装在实际生产车间中的使用场景，各部件的材质区分清晰，金属件的哑光质感、橡胶件的柔性质感、喷塑层的细腻颗粒感都通过材质参数调整做了真实呈现，整体结构装配逻辑严谨，无干涉错位问题，可作为同类动力部件工装设计的参考方案，也可用于加工工艺演示、工装操作培训等场景使用。
