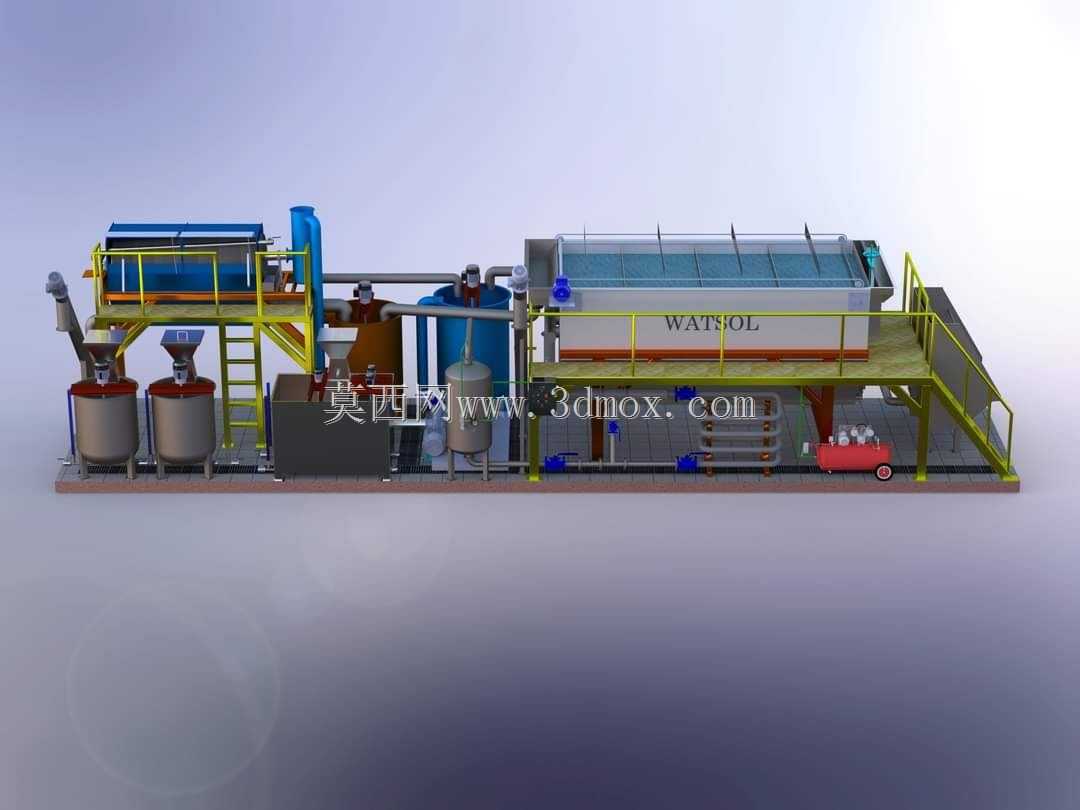

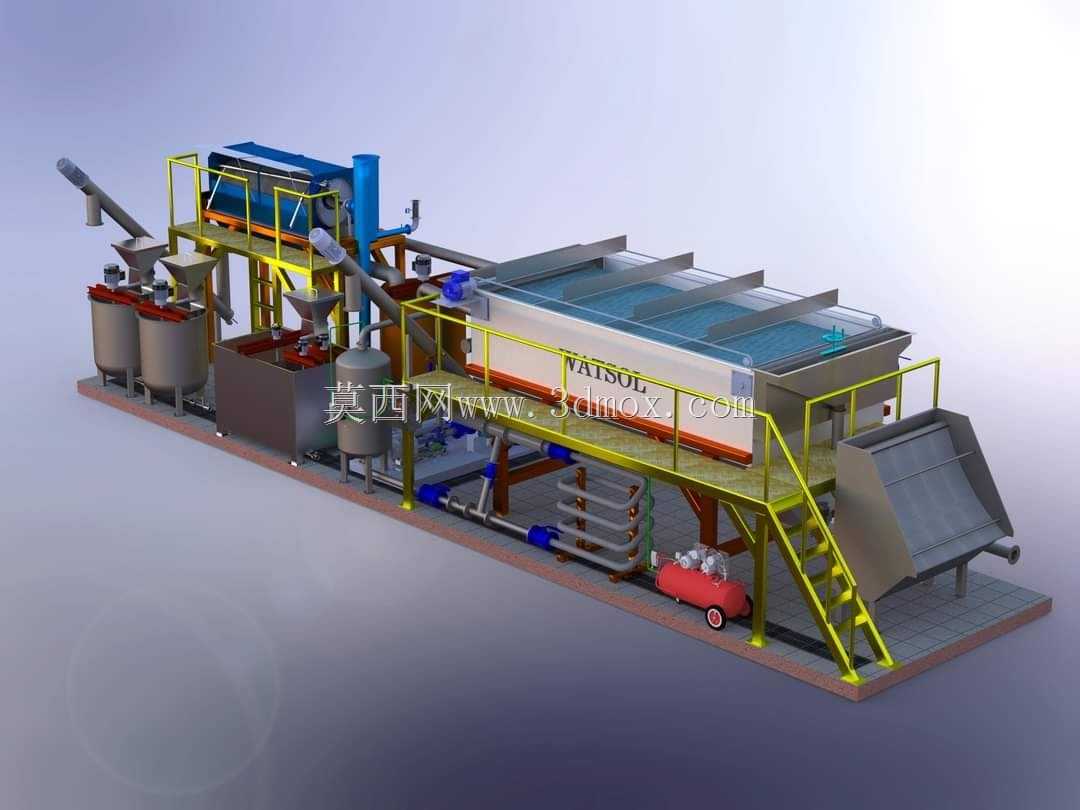

工业废水处理成套集成装置三维结构

　　这套三维结构还原的是工业水处理线核心集成段，在中小型工业园区污水处理站、金属表面处理车间废水预处理段、食品加工厂区污水初处理工位都能见到同构型设备的落地应用，主要承担废水进入深度处理环节前的杂质筛分、絮凝反应、初步沉降分离的工序任务，替代传统分散式单设备排布的零散布局，把多段处理工序整合在同一安装基座上，减少现场管路对接的施工量，也压缩整套处理单元的占地空间。

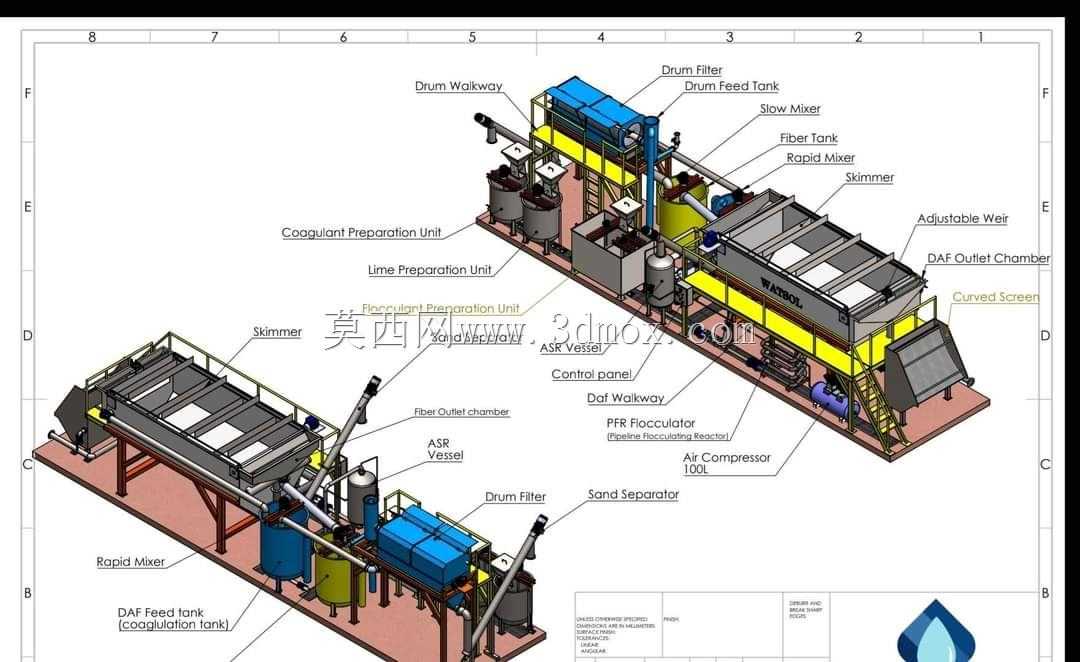

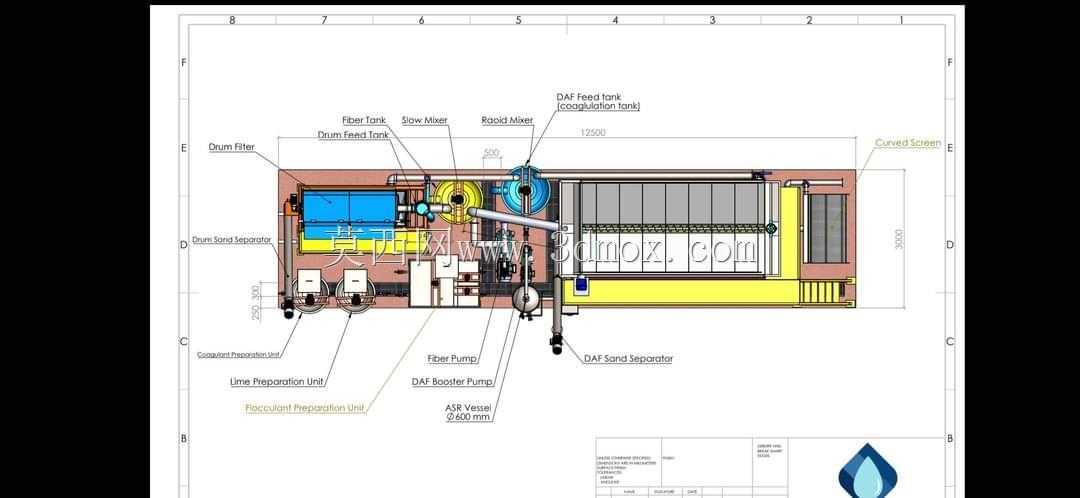

　　从结构布局来看，整套装置采用分层式钢架承载设计，上层操作平台设置1.1米高的安全防护护栏，配套斜度45度的钢制步梯，方便运维人员定期查看絮凝槽液位、清理筛网截留的大体积杂质；平台左侧排布的是进料输送与初筛单元，倾斜布置的螺旋输送槽承接上游来水携带的大颗粒悬浮物，通过内置螺旋叶片把筛分出来的固态废渣输送到侧边的渣料收集桶，避免大体积杂质进入后续絮凝段堵塞管路、沉积在槽体底部减少有效反应容积。中部核心段为多格串联的絮凝反应槽，槽体内部设置折流隔板，让添加了絮凝剂的废水在槽内沿折流路径缓慢流动，保证药剂与废水充分混合反应，形成可沉降的大颗粒絮团；槽体侧边预留药剂投加管路接口、搅拌装置安装位，可根据实际处理水质调整搅拌转速与药剂投加点位，适配不同悬浮物浓度的废水处理需求。右侧衔接的是斜板沉降单元，内置倾斜布置的沉降板组，经过絮凝反应的废水进入沉降段后，絮团沿斜板滑落至槽体底部的集泥区，上清液则通过溢流槽进入后续深度处理环节，沉降段底部设置排泥管路接口，可配套排泥泵定期排出沉积的污泥。

　　整套装置的安装基座采用型钢焊接成型，底部设置可调式支撑脚，可根据现场地面平整度调整整体水平度，避免槽体倾斜导致水流短路、沉降效率下降；设备侧边预留的管路接口统一采用法兰连接形式，对接尺寸符合通用给排水管路标准，现场安装时无需额外加工转接件即可完成与上下游设备的管路对接。操作平台的护栏间距、步梯踏步尺寸都满足工业设备运维的安全规范，平台表面铺设防滑花纹钢板，避免运维人员巡检时滑倒；槽体顶部设置可开启的检查盖板，日常运行时盖板封闭防止杂物落入槽内，需要清理维护时可快速开启盖板查看槽内情况。

　　从设计逻辑上，这套集成装置把原本分散布置的初筛、絮凝、沉降三个工序整合在同一机架上，相比分体式设备减少了中间输送环节的水泵配置，降低设备运行的能耗与故障点；各功能单元的衔接高度差经过计算，废水可依靠重力从初筛段自流进入絮凝槽、再流入沉降段，仅在进料与排泥环节配置动力设备，进一步降低运行成本。设备整体的外形尺寸适配标准工业厂房的门宽与层高，运输时无需拆分主体结构即可通过常规货运车辆配送，现场安装仅需完成基座固定、管路对接、电气接线三个步骤即可投入调试，大幅缩短项目现场的施工周期。

　　在细节设计上，絮凝槽内部的折流板高度逐段降低，匹配废水流动过程中的液位变化，避免出现水流溢出现象；初筛单元的筛网采用快拆式固定结构，磨损后可快速更换，无需整体拆卸输送槽；侧边配套的空压装置为药剂投加、气动阀门提供稳定气源，整体集成在机架底部的空余空间，不额外占用操作面的通行空间。各转动部件都设置安全防护罩，避免运维过程中发生机械伤害，设备整体的防腐处理适配废水处理的腐蚀环境，槽体内壁、钢架表面都做了对应的防腐涂层处理，延长设备在潮湿腐蚀环境下的使用寿命。
