方形外转子轴流排风散热风机结构设计

　　这类方形安装面板的轴流风机，在工业电控柜、机柜散热、厂房侧墙排风、小型设备通风回路里的应用占比极高，和圆形管道风机不同，它的方形法兰面板不需要额外做转接安装板，直接贴附在预留的方形开孔位上，用螺栓穿过面板四个角的安装孔就能完成固定，现场安装的工序能减少至少两道，对于批量做机柜集成、通风系统改造的项目来说，能省不少现场装配的工时。

　　从结构设计逻辑来看，这款风机采用外转子电机直驱风叶的结构，没有额外的皮带传动、齿轮减速环节，电机的转子外壳直接和轴流风叶的轮毂连接，传动路径上的损耗被压到最低，运行时的振动也比带传动结构小很多，不需要定期做皮带张紧、传动件润滑的维护工作，适合长期无人值守的通风散热场景。风叶采用前倾式圆弧叶片设计，叶片和轮毂的连接位置做了圆弧过渡，没有直角应力集中的结构，运行时叶片根部的交变应力能均匀分散，长期高速旋转也不容易出现叶片疲劳断裂的问题，叶片的角度经过匹配校准，在额定转速下能兼顾风量输出和风压参数，既可以做开式环境的直排通风，也能在带一定风阻的滤网、短管道场景下保持稳定的风量输出。

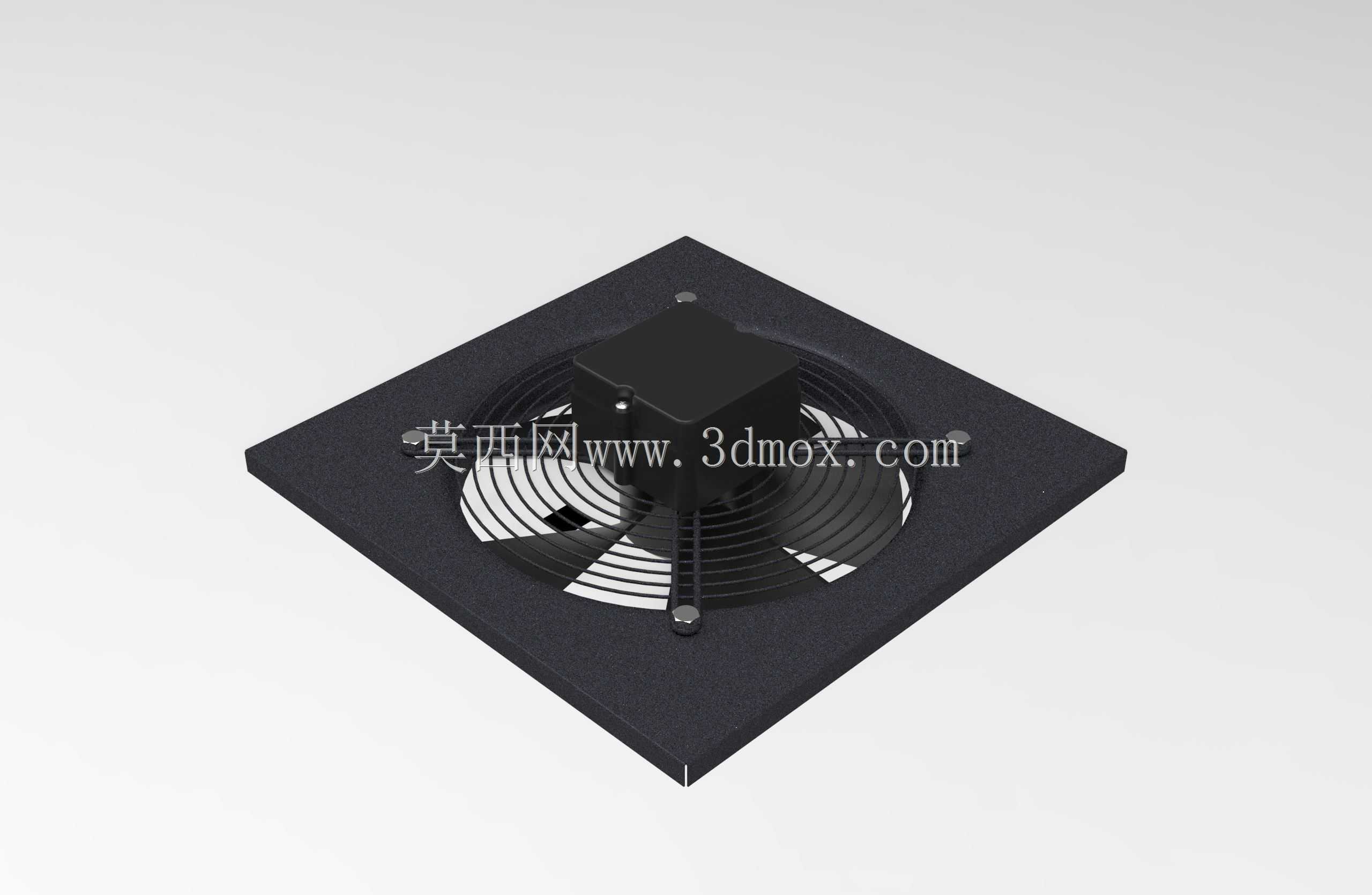

　　外围的方形安装面板采用薄钢板一体冲压成型，面板边缘做了折边加强结构，不需要额外焊接加强筋就能保证足够的结构刚度，安装拧紧螺栓的时候面板不会出现翘曲变形，和安装面的贴合度更好，能减少安装缝隙漏风的问题。面板和电机支架之间采用多点铆接固定，相比螺丝固定的结构，长期运行下不会因为振动出现连接松动的问题，连接位置的同轴度精度更高，能保证风叶旋转时和四周防护网的间隙均匀，不会出现擦碰异响的问题。正面的防护网采用钢丝点焊成型，网格的间距经过设计，既不会因为网格过密增加不必要的风阻，也能防止外部异物、人员手指误触旋转的风叶，满足电气设备通风口的安全防护要求，防护网和面板之间采用卡扣加螺丝的双重固定，日常维护需要清理风叶积灰的时候，不需要完全拆下整个风机，只要拆开防护网就能完成清理作业。

　　安装边界方面，这类风机的方形面板尺寸是和行业通用的机柜开孔尺寸匹配的，面板边长比预留安装孔的边长大出一圈安装边，四个安装孔的孔位间距符合通用通风设备的安装规范，不管是替换旧的同规格风机，还是新设备预装，都不需要重新在安装面上打孔调整位置。风机的轴向厚度控制得比较紧凑，电机部分向后突出的尺寸很小，安装在机柜侧壁或者夹层里的时候，不会占用过多柜内的布线、元件安装空间，对于内部空间紧张的紧凑型电控柜、小型设备来说适配性很好。接线位置设置在电机后侧的接线盒里，接线盒做了防溅结构，普通的车间粉尘、偶尔的溅水不会影响接线的绝缘性能，能满足一般工业场景的防护要求。

　　实际选型使用的时候，要注意安装面的平面度，如果安装面存在明显的凹凸变形，强行拧紧安装螺栓会导致面板变形，连带电机支架出现偏斜，最终导致风叶旋转时动平衡失效，运行噪音变大、轴承磨损加快。如果是用在有油污、腐蚀性气体的排风场景，还可以在风叶、面板表面做对应的喷塑、防腐涂层处理，提升部件的耐蚀能力，延长整机的使用寿命。这款模型完整还原了风机的面板、风叶、电机、防护网的所有结构细节，不管是做设备装配的干涉检查，还是通风系统的布局模拟，都能直接调用，不需要再额外做结构简化或者细节补全，能减少结构设计阶段的重复建模工作量。
