带端部连接座的一体式塑料链条结构

　　日常做设备结构方案的时候，很多轻载传动、柔性牵拉的场景，用金属链条往往会出现重量超标、易锈蚀、运行噪音大的问题，尤其是在食品输送、小型桌面自动化设备、文创展示装置这类对自重、洁净度、静音有要求的场合，这类一体式结构的链条构件适配性会高很多。这次做的这个链条结构，端部做了带安装孔的连接座，不是普通闭环链条的无固定端结构，实际用的时候可以直接通过端部座的孔位锁附在设备的固定端或者运动端，不用额外做链条接头的拼接，减少了装配时的额外加工工序。从结构设计的逻辑来说，每个链节都采用了闭环长椭圆的环体结构，相邻链节之间互相穿套连接，环与环的接触位置做了小圆弧过渡，没有尖锐的棱角，一方面是避免链节相对转动的时候出现应力集中导致断裂，

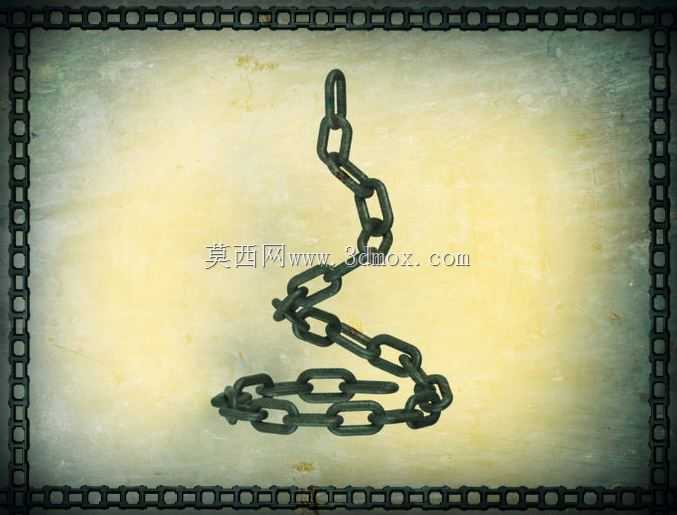

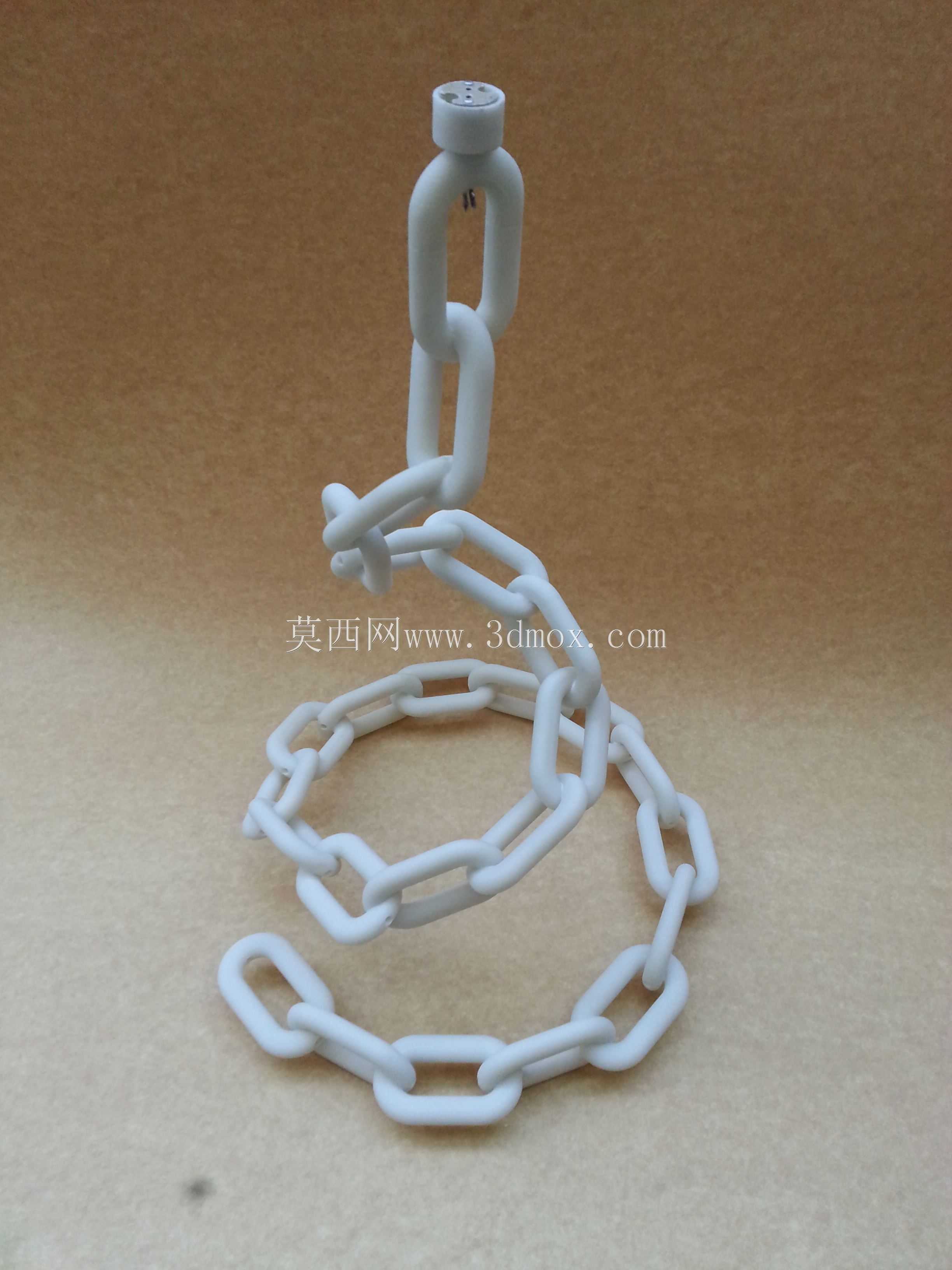

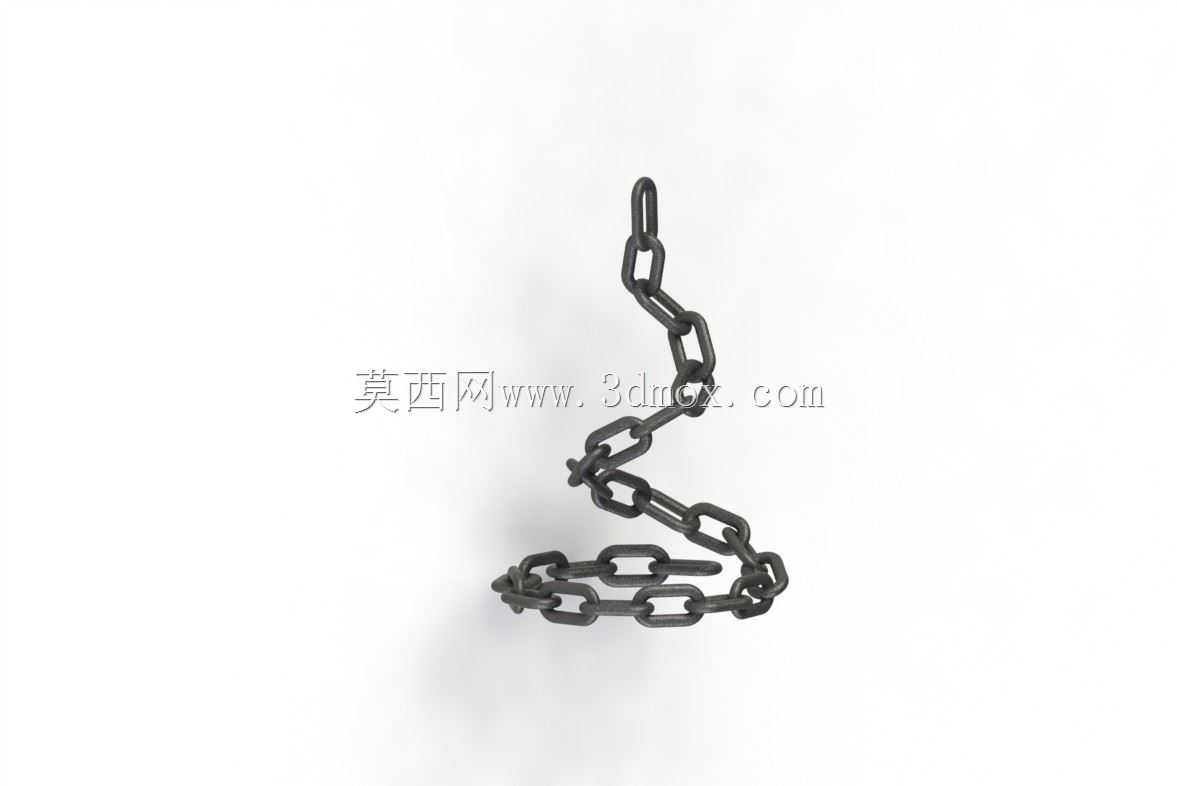

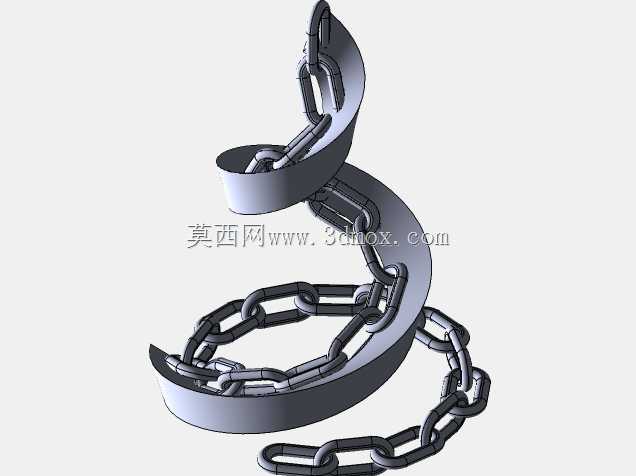

　　另一方面也能减少相邻链节相对摆动时的摩擦阻力，让链条弯折、扭转的时候更顺滑，不会出现卡滞的情况。端部的连接座和最上端的链节是一体式结构，座体上的两个安装孔是同轴设计，孔的深度刚好适配常用的M3规格紧固件，安装的时候不需要额外加螺母，直接用自攻螺丝或者机米螺丝就能完成固定，安装边界上，连接座的外径比普通链节的环宽大2毫米左右，设计安装位的时候只要预留出比座体外径大1毫米的避让空间，就能保证链条摆动的时候连接座不会和周边结构发生剐蹭。实际应用里，这类链条除了做轻载的动力传动，比如小型输送线的产品牵拉、自动开合机构的柔性牵引，还能用来做设备的安全吊绳、防护门的限位牵拉件，因为是一体式的塑料材质，和金属链条比，运行的时候和导轨、支撑件接触不会产生金属碰撞的噪音，在有洁净要求的车间里使用也不会出现锈屑脱落的问题，不需要定期涂抹润滑油做维护，长期使用的维护成本低很多。做结构建模的时候，每个链节的环体壁厚做了均匀等厚处理，壁厚控制在1.8毫米，这个厚度既能保证3D打印或者注塑生产的时候不会出现缩痕，也能保证单根链条承受5公斤左右的拉力时不会出现链节断裂的情况，链节之间的配合间隙留了0.2毫米，这个间隙刚好能让相邻链节在水平、垂直两个方向都有足够的摆动角度，整根链条可以盘绕成圈收纳，也可以顺着导向槽做弯曲传动，不会因为间隙太小出现转动卡涩，也不会因为间隙太大导致传动的时候出现晃动量超标的问题。在做安装尺寸校核的时候要注意，

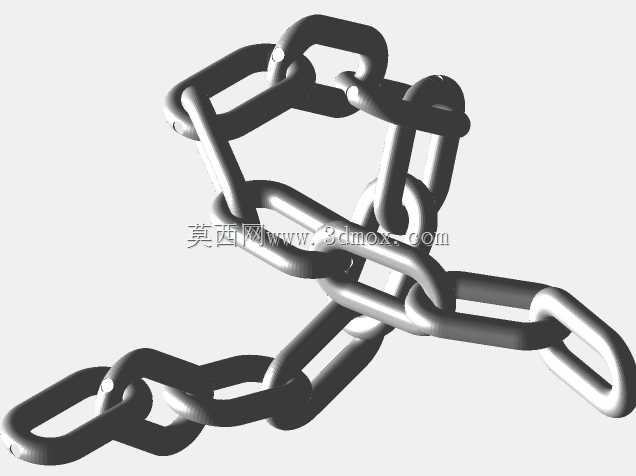

　　整根链条拉直后的总长度可以根据实际使用需求调整链节数量，单节链节的内长是12毫米，内宽是6毫米，设计配套的链轮或者导向轮的时候，轮齿的厚度要控制在5毫米以内，刚好能卡进链节的内宽位置，保证传动的时候轮齿和链节啮合顺畅，不会出现跳齿的情况。另外端部连接座的端面做了平面处理，安装的时候这个平面和设备安装面完全贴合，不会出现安装后链条歪斜的情况，保证拉力方向和链条的轴线方向一致，避免长期受侧向力导致连接座根部断裂。很多人做这类链条结构的时候容易忽略链节过渡位置的圆角，要么圆角太小导致应力集中，受拉力的时候容易在弯折位置断裂，要么圆角太大导致相邻链节的活动间隙变小，链条的弯曲半径变大，没法在小半径的导向结构里使用，

　　这次的结构在每个链节的弯折位置都做了R1.5的内圆角和R2的外圆角，经过受力仿真验证，在额定拉力下，弯折位置的最大应力比直角结构降低了60%以上，同时也不会占用额外的链节内部空间，保证链节之间的活动角度足够。实际在小型桌面分拣设备上测试的时候，用这个链条做料盒的牵拉传动，连续运行10万次循环，链节的磨损量不到0.1毫米，没有出现链节断裂、卡滞的情况，运行噪音比同规格的金属链条低15分贝左右，完全能满足办公环境、洁净车间的使用要求。如果是用在有耐腐蚀要求的场景，比如化工实验室的小型样本输送装置，这个塑料材质的链条也不会和常见的弱酸碱试剂发生反应，比钢制链条的耐腐蚀性好很多，不需要做额外的表面防腐处理。
