间歇传动用槽轮式驱动结构设计

　　在自动化生产线的转位工位、多工位装配台的分度送料环节、电影放映机的胶片走片机构、包装机械的定长送料单元里，这类间歇式驱动结构是实现步进动作的核心构件，它不需要复杂的电控程序配合，纯机械结构就能实现输出端的周期性间歇转动，动作可靠性远高于依赖传感器触发的启停控制方案，在高速轻载的间歇传动场景里，它的传动冲击小、定位精度稳定，不需要额外加装制动定位组件就能在停歇阶段实现输出端的锁止，避免工位偏移。

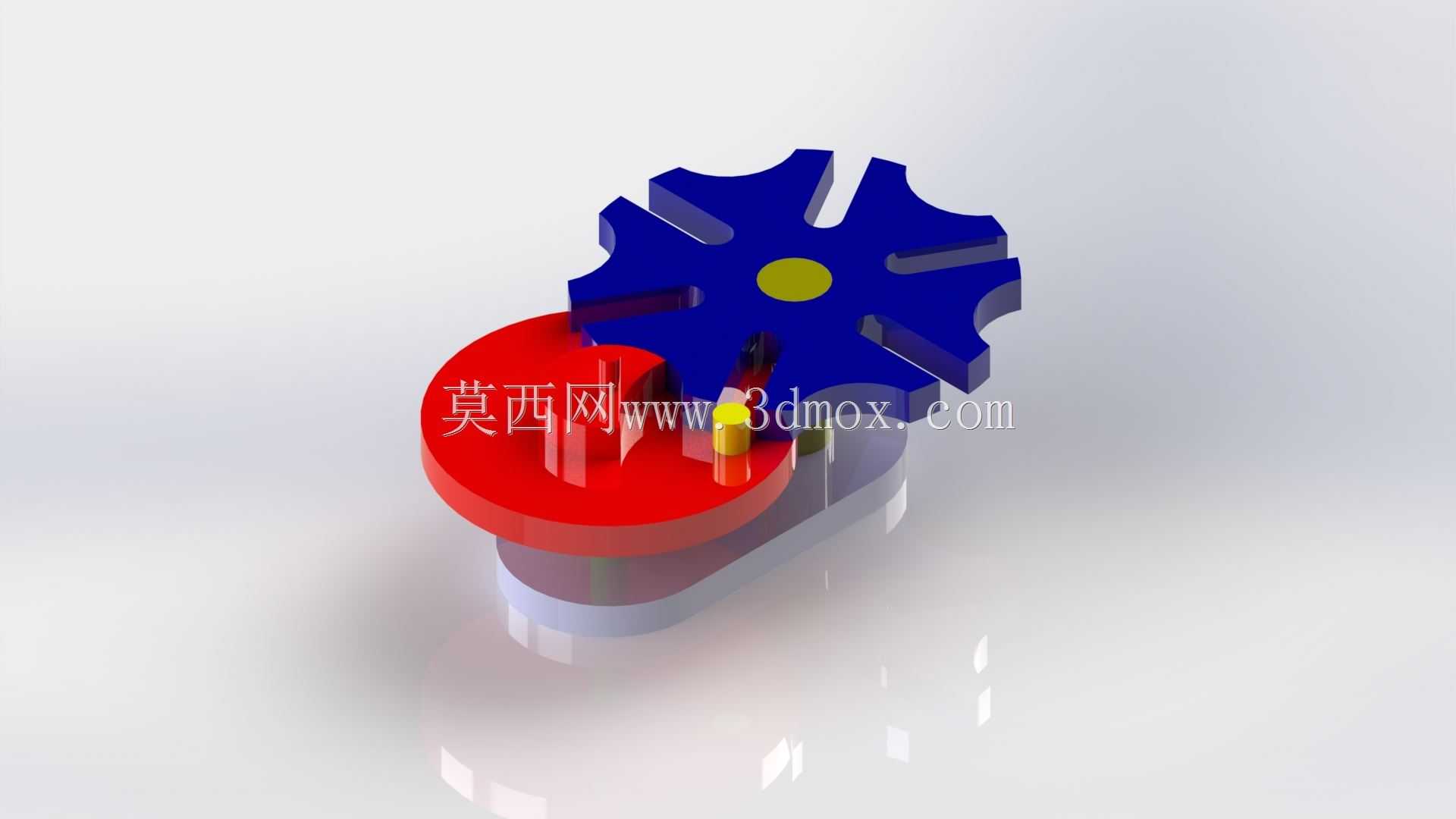

　　这套结构的核心由主动拨盘和带径向槽的从动槽轮两部分组成，主动拨盘上的圆柱销在进入槽轮径向槽的过程中，会带动槽轮转过固定角度，当圆柱销脱离径向槽后，槽轮上的内凹锁止弧会和主动拨盘上的外凸锁止弧贴合，此时主动盘持续回转但槽轮保持静止，直到圆柱销再次进入下一个径向槽，重复下一次的转位动作，这套结构的槽轮开设了6个径向槽，对应每次转位的角度为60度，能实现单周6个工位的等分分度需求，适配多工位循环作业的设备布局。

　　从设计逻辑来看，这套结构首先要匹配设备的工位数量确定槽轮的槽数，槽数越少单次转位的角度越大，传动过程中的角加速度波动也会更明显，高速工况下容易产生刚性冲击，因此轻载高速场景多选用4槽以上的槽轮结构，这套6槽结构的角加速度变化更平缓，运行时的振动和噪音更小，适合每分钟100次以内的间歇转位工况。主动拨盘的回转中心和槽轮回转中心的中心距是核心安装参数，设计时要保证圆柱销进入和脱离径向槽的瞬间，径向槽的中心线刚好和两个回转中心的连线相切，避免传动过程中出现卡滞或者刚性撞击，圆柱销的直径要和径向槽的宽度保持小间隙配合，间隙过大会导致转位时存在回程间隙，影响工位定位精度，间隙过小则会增加装配难度，运行时的磨损速度也会加快。

　　安装边界方面，这套结构整体为立式布局，主动拨盘的输入轴需要和驱动电机的输出轴保持同轴，输入轴端需要加装深沟球轴承承受径向载荷，槽轮的输出轴端需要和转台或者送料转盘的中心固定，输出轴的轴承选型要考虑工位负载带来的径向和轴向复合载荷，通常选用成对安装的角接触球轴承来保证回转精度。两个构件的轴向位置要保证圆柱销的回转平面和槽轮的径向槽平面完全重合，轴向偏移量不能超过0.1mm，否则会出现圆柱销和槽轮端面的摩擦，加剧零件磨损。锁止弧的配合间隙要控制在0.02-0.05mm之间，间隙过大会导致停歇阶段槽轮出现窜动，间隙过小则会出现锁止弧面的研磨卡滞，影响机构正常运行。

　　在实际应用中，这类结构不需要额外的控制系统就能实现固定节拍的间歇传动，在低成本自动化设备里应用非常广泛，比如小型灌装线的瓶体转位、螺丝装配机的多工位转盘、文具组装设备的工件步进送进，都能看到这类结构的身影。设计时还要考虑润滑需求，圆柱销和径向槽的接触表面、锁止弧的配合表面都要做表面硬化处理，硬度达到HRC45以上才能保证长期运行的耐磨性，低速工况可以采用脂润滑，高速工况则要在机构外部加装护罩，采用油浴润滑来降低摩擦温升。另外要注意，这类结构的传动比是固定的，槽数确定后单次转位的角度就无法调整，如果需要调整工位数量，只能更换对应槽数的槽轮和匹配的主动拨盘，因此在前期设计时要充分确认设备的工位需求，避免后期改造成本过高。
