底部拧入式重载小脚轮结构设计

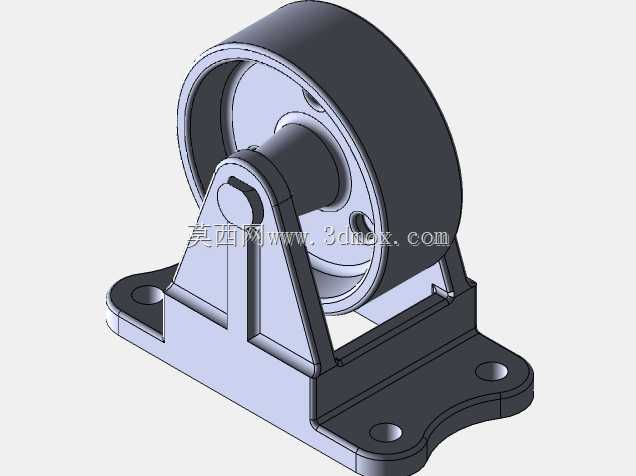

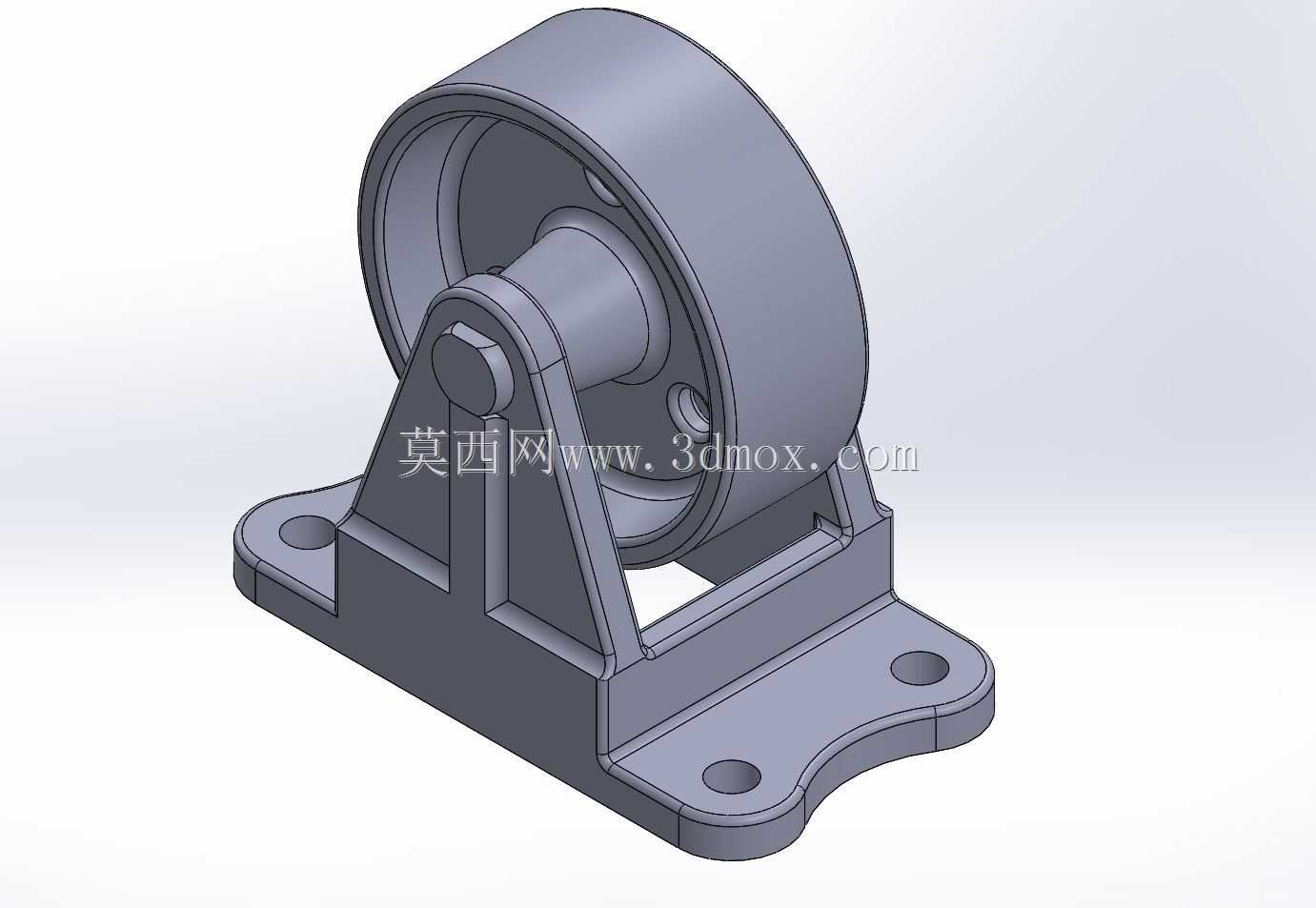

　　这款脚轮采用底部拧入式安装逻辑，区别于常规顶板螺栓固定的脚轮结构，安装时无需在设备底板预留贯穿螺栓孔，仅需在设备底部预设对应规格的内螺纹孔，将脚轮支架顶部的螺柱拧入即可完成固定，大幅简化了薄板类设备底座的安装工序，避免了贯穿螺栓突出设备底板内侧干涉内部元器件排布的问题，在小型自动化设备、轻型工作台、可移动工具柜这类对底板内侧空间利用率要求较高的场景中适配性极强。从结构组成来看，整个部件分为滚轮、轮轴、支撑支架三个核心部分，滚轮采用宽幅圆柱面设计，接触地面的轮面宽度较常规同直径脚轮增加约20%，同等负载下轮面压强更低，在环氧地坪、PVC地板、水磨石地面等常见工业车间地面滚动时，不易留下压痕，同时滚动阻力更小，推动设备时更省力，

　　也能减少地面磨损。轮轴与滚轮之间预留了轴承安装位，可适配标准深沟球轴承，转动间隙控制在0.1mm以内，避免滚轮转动时出现径向窜动，保证设备移动过程中的平稳性，不会因为轮组晃动导致设备上放置的精密工件移位。支撑支架采用一体式弯折加筋结构，两侧支撑板与底部安装法兰通过圆弧过渡连接，弯折处设置了三角形加强筋，在承受垂直方向冲击负载时，应力会沿着加强筋均匀分散到整个安装法兰面，不会出现支架根部应力集中断裂的问题。安装法兰上预留了两个定位销孔与两个辅助固定孔，当螺柱拧入设备底部螺纹孔后，可加装两个定位销限制支架转动，避免设备移动过程中脚轮受侧向力出现螺柱松动的情况，辅助固定孔可加装小规格紧定螺钉进一步锁死，提升重载工况下的连接可靠性。

　　从安装边界来看，这款脚轮的整体高度控制在较低范围，安装后设备底部离地面高度不会过高，降低了设备整体重心，移动时的稳定性更好，不会出现重心偏高容易侧翻的问题；滚轮两侧与支架侧板之间预留了足够的排屑间隙，在车间地面存在金属切屑、灰尘颗粒的环境下使用时，杂物不会卡滞在滚轮与支架之间导致滚轮卡死，日常维护仅需定期清理轮面附着的杂物即可，无需频繁拆解保养。设计过程中针对轮轴的受力做了有限元校核，当单轮承受额定负载时，轮轴的最大弯曲变形量控制在0.05mm以内，远低于轴承允许的安装变形量，保证轴承在全负载周期内都能正常运转，不会因为轴变形导致轴承提前失效。支架的安装法兰面做了平面度处理，拧入螺柱后法兰面与设备底板完全贴合，

　　不会出现局部间隙导致的受力不均问题，螺柱的螺纹规格选用通用标准粗牙螺纹，市面上常见的丝锥即可完成设备底板的螺纹加工，无需定制特殊规格攻丝工具，降低了用户的安装加工成本。滚轮的材质可根据使用场景替换，常规场景下采用尼龙材质，耐磨且重量轻，在需要静音的场景可替换为聚氨酯包胶轮，在有高温需求的场景可替换为酚醛树脂轮，支架上的轮轴安装孔采用统一的公差标准，替换不同材质滚轮时无需修改支架尺寸，具备较强的通用性。在实际设备排布时，这类脚轮通常四个为一组使用，其中两个可搭配带刹车功能的同规格轮组，设备移动到指定位置后踩下刹车即可锁定滚轮位置，避免设备受外力出现移位。相比市面上同负载等级的脚轮，这款拧入式结构的安装效率提升40%以上，尤其是在批量组装设备时，无需逐个对齐螺栓孔、穿螺栓、拧螺母，仅需将螺柱对准螺纹孔拧紧即可完成单轮安装，大幅缩短组装工时。针对侧向受力的场景，支架两侧的支撑板高度做了优化，轮轴的安装位置距离支架底部法兰面的高度经过反复测算，在受到侧向冲击力时，支架的抗倾覆力矩足够支撑设备不会出现轮组弯折的情况，即使设备在移动过程中撞到地面的凸起障碍物，也能保证轮组结构不损坏。滚轮的中心孔与轴承外圈采用过盈配合，轴承内圈与轮轴采用过渡配合，装配时通过压装工艺完成组装，不会出现轴承跑内圈或跑外圈的问题，使用寿命比间隙配合的结构提升两倍以上。
