新型奶酪磨碎机炉排叶片结构设计

　　在食品加工的细碎作业场景里，硬质干酪的均匀磨碎一直是小型商用、家用食品处理设备的核心功能需求，这类磨碎作业对磨盘的切削刃排布、出料流畅度、物料滞留率都有明确的工程要求，本次设计的炉排叶片结构，正是适配圆盘式奶酪磨碎机的核心研磨执行部件。从实际使用场景出发，这类磨盘部件需要适配手持电动料理设备、台式小型食品磨碎机的安装接口，整体采用圆盘式基体结构，安装边界匹配常规小型食品加工设备的输出轴连接尺寸，中心预留标准轴孔与定位止口，保证与驱动轴的同轴度安装要求，避免高速旋转时出现动平衡偏差导致的设备震动、噪音超标问题。

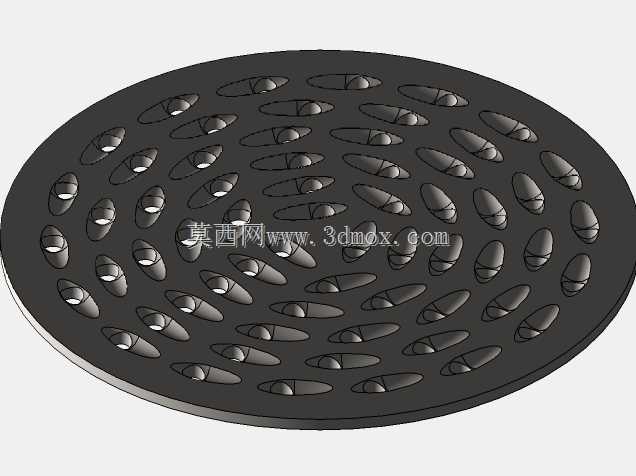

　　设计过程中首先要解决的是传统磨盘磨碎粒度不均、容易卡料的痛点，整个盘面的切削孔采用多环阵列排布逻辑，从中心向外逐环调整切削刃的倾斜角度与孔型尺寸，靠近中心的区域切削刃倾角稍大，适配物料初步破碎时的大进给量需求，外圈区域的切削孔排布更密集，刃口倾角更小，负责将初步破碎的奶酪颗粒进一步研磨成均匀的细碎状态，所有切削孔的刃口都做了同向的拔模斜度处理，保证磨碎的物料可以顺着刃口斜面快速从盘面另一侧排出，减少软质、半硬质奶酪在研磨过程中粘连在孔壁的概率。

　　从结构强度角度考虑，整个磨盘基体采用一体化结构设计，盘面厚度根据不同环带的受力情况做差异化处理，中心安装区域厚度更大，保证扭矩传递过程中的结构刚性，外圈研磨区域在保证刃口强度的前提下适当减薄，降低整体转动惯量，减少驱动电机的启动负载。阵列排布的切削孔之间保留均匀的连接筋宽度，既避免筋条过窄导致刃口在研磨硬质干酪时出现崩刃、卷刃问题，也不会因为筋条过宽减少有效研磨面积，降低磨碎效率。

　　实际装配验证阶段，这类磨盘的安装端面需要做平面度处理，保证与设备腔体的密封配合间隙控制在合理范围，避免未磨碎的大颗粒物料从装配间隙漏出，影响最终成品的粒度均匀性。切削刃的成型角度经过多轮迭代调整，既要保证切削过程中可以顺畅刮下奶酪碎屑，也要避免刃口过于锋利导致日常清洁过程中出现划伤风险，同时兼顾长期使用后的刃口耐磨性能，匹配食品接触级材料的加工工艺要求，所有与物料接触的棱边都做了微小圆角过渡，避免残留物料碎屑滋生细菌，符合食品加工部件的清洁设计要求。

　　不同于工业级大型破碎设备的研磨部件，这类小型食品加工用的磨盘在设计时还要考虑用户手动清洁的便利性，所有孔型的过渡位置都避免出现直角死角，阵列排布的规律也保证水流冲洗时可以顺畅带走各个位置的残留物料，不需要额外的复杂清洁工具。动平衡校准是这类旋转类部件设计中不可忽视的环节，多环阵列的孔位排布采用对称式布局，将整个盘面的质心控制在旋转中心轴线上，保证在额定工作转速下运行平稳，不会出现偏磨、异响等问题，延长设备驱动端的轴承使用寿命。

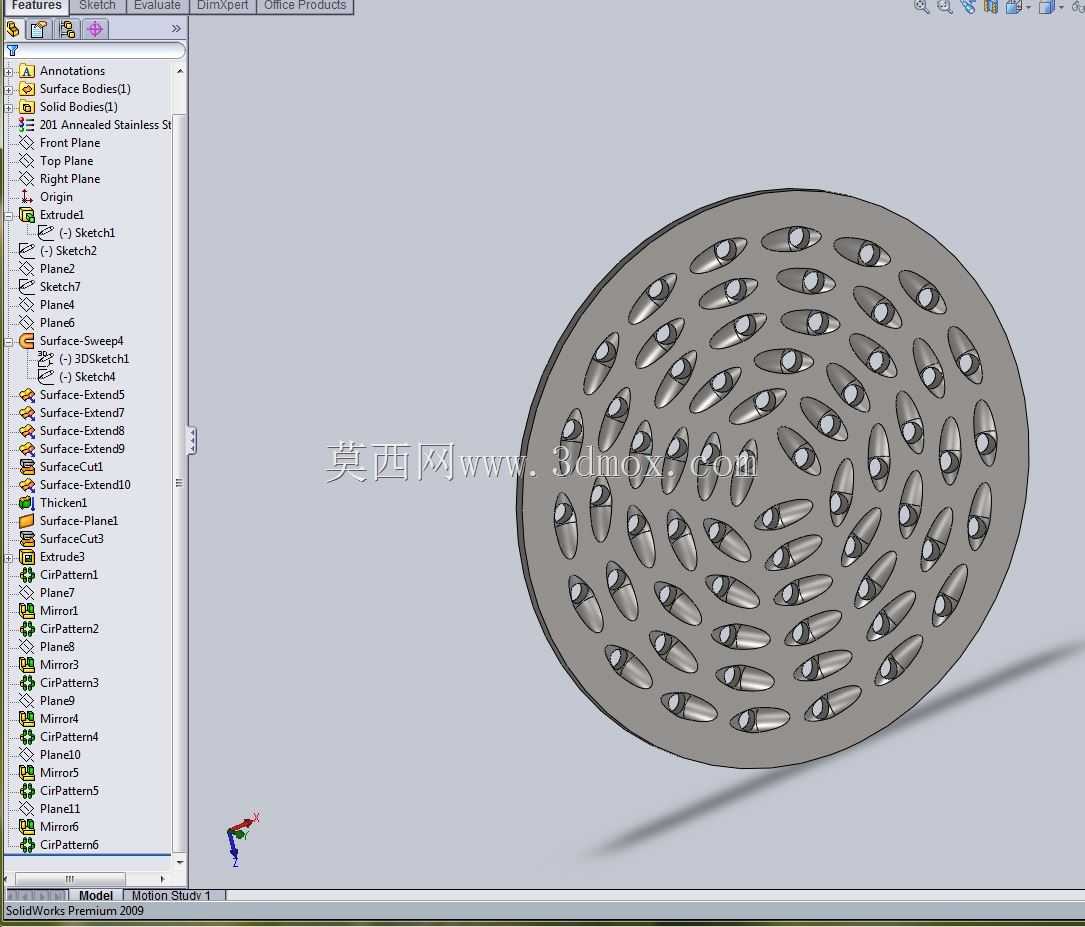

　　从功能适配性来看，这种排布方式的磨盘不仅可以适配硬质奶酪的磨碎作业，调整刃口角度与孔型尺寸后，也可以拓展用于坚果碎、巧克力碎、面包糠等其他食品细碎物料的加工，只需要更换对应参数的磨盘即可实现不同粒度的研磨需求，具备较强的通用适配性。整个结构的建模过程中，所有阵列特征都采用参数化驱动，调整孔位数量、刃口角度、环带间距等参数时可以快速生成新的设计方案，大幅缩短同系列不同规格产品的迭代周期，也方便后续根据不同客户的粒度需求做定制化调整。
