四自由度工业关节型机械臂结构设计

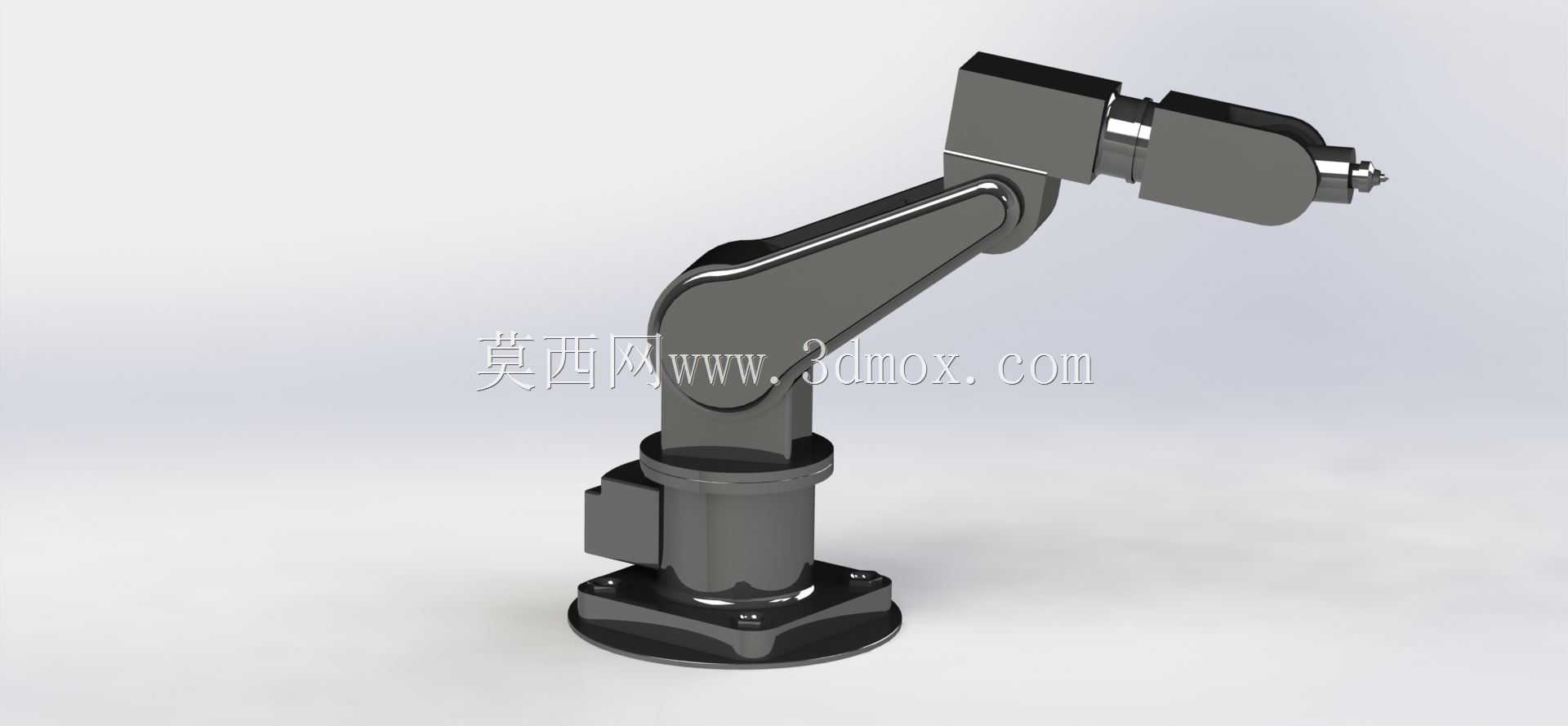

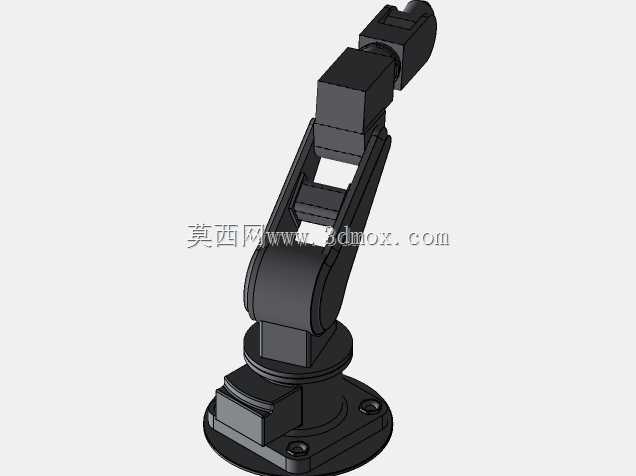

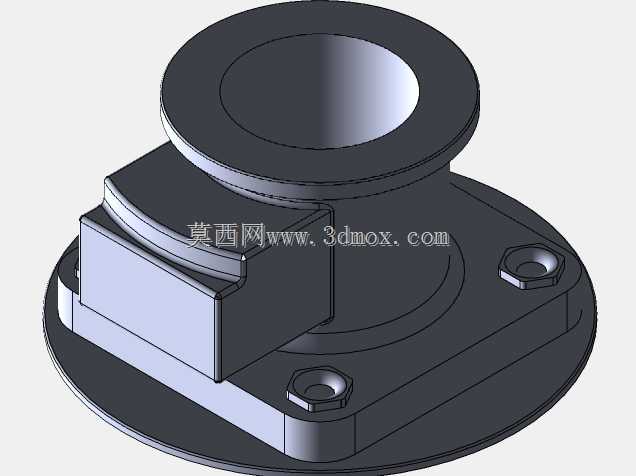

　　这款四自由度关节机械臂的结构设计，核心瞄准中小负载工位的柔性作业需求，在3C电子零部件转运、小型机床上下料、实验室样本分拣、轻量焊接辅助等场景都能适配，没有追求大负载的冗余结构，整体构型紧凑，适合安装在空间有限的工作台面、流水线侧方工位，不需要额外预留过大的回转避让空间。从结构布局来看，底座采用法兰式安装结构，底部预留均匀分布的安装孔位，可直接通过螺栓固定在设备机架或者专用安装平台上，底座内部集成第一轴回转机构的安装腔体，可容纳谐波减速器与伺服驱动单元的安装空间，回转支承的选型匹配整机负载上限，保证满负载运行时的回转精度不会出现偏移，第一轴的回转范围覆盖正负170度，足够覆盖正面扇形作业区域，不会出现作业死角。

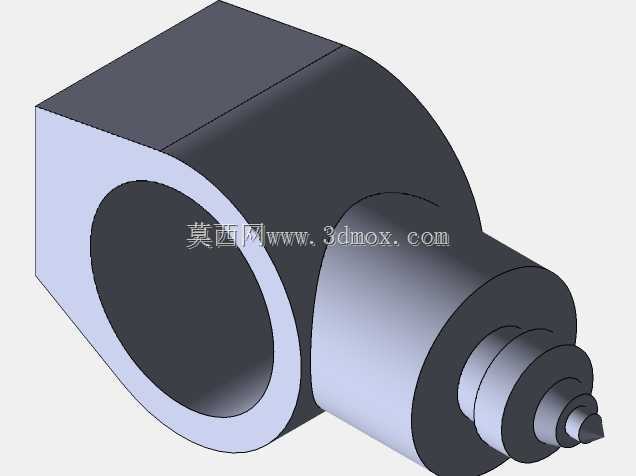

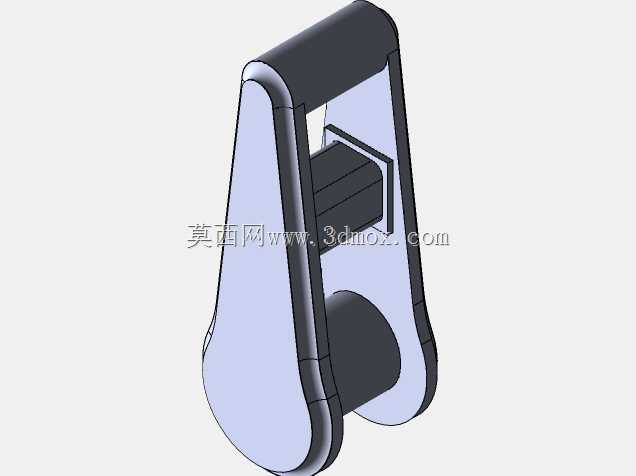

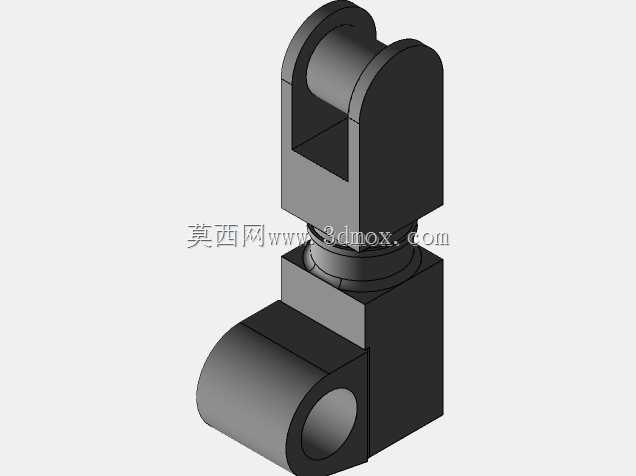

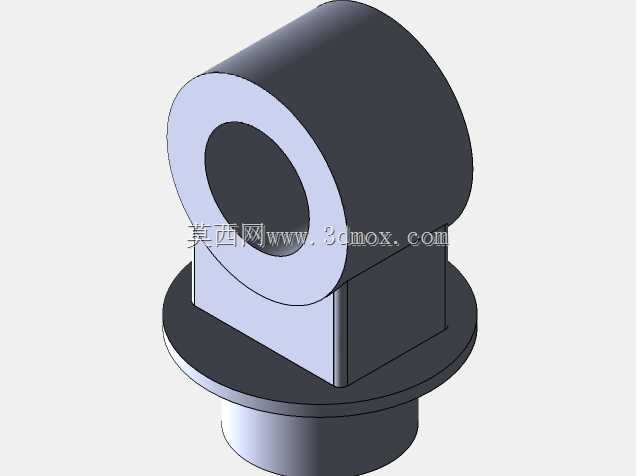

　　大臂与底座的铰接关节为第二轴，采用侧置铰接的结构形式，关节处的密封结构可阻挡车间内的切削液飞溅、粉尘侵入，延长内部传动件的使用寿命，大臂的长度经过运动学仿真优化，在保证最大作业半径的前提下，尽可能降低臂体自身的重量，臂体采用箱型薄壁结构，在保证结构刚性的同时减少运动惯量，提升启停阶段的动态响应速度，避免臂体抖动影响末端定位精度。小臂与大臂的连接关节为第三轴，同样采用铰接结构，配合第二轴的俯仰动作，可实现末端在垂直平面内的大范围位置调整，小臂的结构设计预留了管线排布的内置通道，驱动线缆、气管可从臂体内部穿过，避免外部走线在运动过程中出现剐蹭、缠绕的问题，也能减少车间环境对线管的磨损。末端的腕部结构为第四轴，

　　可实现末端执行器的360度回转，适配气动夹爪、真空吸盘、小型焊枪、涂胶头等多种末端执行器的安装，腕部的安装法兰采用标准接口尺寸，可快速更换不同的作业工具，满足多工序快速切换的生产需求。在设计过程中，所有关节的传动间隙都做了预紧调整的结构预留，装配时可通过调整垫片消除传动回差，保证重复定位精度满足精密装配类工位的要求，各关节的限位结构采用硬限位与软限位结合的设计思路，硬限位块设置在关节运动的极限位置，避免程序出错时臂体超程碰撞周边设备，软限位可通过控制系统根据实际作业场景自定义设置，进一步缩小安全防护的边界，减少设备所需的安全空间。整机的重心经过配平优化，在最大伸展位置时，底座的受力分布均匀，不会出现单侧倾翻的力矩，

　　安装时不需要额外增加配重块，降低了安装基础的承重要求。臂体的外形采用圆弧过渡设计，没有尖锐的凸起棱角，一方面减少运动过程中对操作人员的磕碰风险，另一方面也避免臂体运动时勾挂周边的管线、工件。各关节的驱动单元选型匹配对应轴的负载扭矩，没有出现功率冗余过大导致的成本浪费，也不会因为扭矩不足导致满载时动作卡顿，传动链路的效率经过核算，在额定负载下可实现连续稳定运行，不会出现电机过热的问题。这款机械臂的结构没有集成复杂的走线外罩与冗余装饰件，所有结构件都服务于运动功能与刚性需求，后期维护时可快速拆解各关节的盖板，对传动件进行润滑、更换易损件，维护操作不需要专用的复杂工装，适合工厂一线的设备维护人员日常保养。在实际产线应用中，这款机械臂可配合流水线的传感器信号，完成工件的抓取、转运、精准放置动作，相比人工操作，可长时间保持稳定的作业精度，在重复性高的工位上可有效降低人工劳动强度，同时减少人工操作带来的工件磕碰、放置位置偏差等问题。针对不同的安装场景，底座的安装孔位可根据用户的实际安装平台做适配调整，不需要大幅修改主体臂体的结构，缩短了定制化调整的设计周期。
