双足仿人结构机械人形装置设计

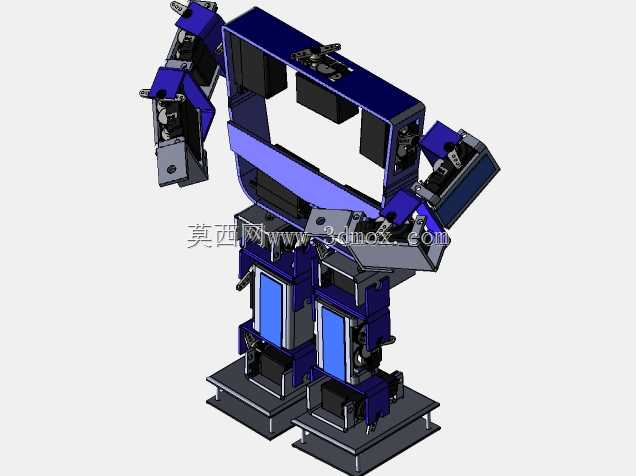

　　这套仿人双足机械结构的设计，最初是面向高校机器人实验室的步态研究、科普展项交互演示以及小型仿生作业场景开发的，区别于工业场景中固定基座的机械臂，这类双足构型的核心优势在于对人类生存环境的适配性——不需要改造现有场地的台阶、门槛、狭窄通道，就能完成移动、简单操作的任务，在楼宇巡检、灾害现场辅助探查、科普场馆互动演示场景中，都有明确的落地需求。从结构设计逻辑来看，整套构型采用模块化分块思路，躯干部分作为核心承载基体，采用框架式钣金拼接结构，内部预留了控制板、电池、传感器的安装空间，框架的镂空设计一方面是降低整体自重，减少下肢关节的负载压力，另一方面也方便走线布局，所有关节的动力线束都可以从框架内部的走线槽穿过，

　　避免运动过程中线束与结构件发生摩擦剐蹭，提升长期运行的可靠性。下肢部分采用对称式双支链设计，每条支链对应髋、膝、踝三个活动关节，关节处的铰接位置都预留了标准舵机或小型伺服电机的安装位，安装孔位采用通用的十字槽排布，支持不同扭矩规格的动力元件替换，方便使用者根据负载需求调整动力配置；足部采用大接触面积的平板式支撑座，支撑座的底面预留了防滑垫粘贴槽，静态站立时可以保证足够的支撑稳定性，动态行走时也能增大与地面的接触摩擦力，减少侧翻风险。上肢部分同样采用多关节铰接设计，肩部、肘部都设置了独立的转动自由度，手臂末端的预留接口可以适配不同的末端执行器，既可以安装简易夹爪完成小型物件的抓取搬运，也可以更换为演示用的装饰性手部结构，

　　适配不同的场景需求。从安装边界来看，整套结构的整体宽度控制在常规人体肩宽的三分之二左右，深度方向在足部完全展开的状态下也不会超过普通座椅的占地面积，不需要额外的大尺寸安装空间，桌面级测试环境就可以完成步态调试、动作编程的相关工作；所有结构件的连接位置都采用可拆卸的螺丝紧固设计，没有采用焊接等不可拆卸的连接方式，后期维护更换零件时不需要整体拆解，只需要拆卸对应部位的紧固件就可以完成零件替换，大幅降低维护成本。在实际应用中，这套结构可以作为双足步态算法的验证载体，研发人员可以在这套机械骨架上加装倾角传感器、力传感器、视觉模块，测试不同步态算法下的行走稳定性、地形适应能力；也可以直接加装装饰外壳后作为科普展项的互动载体，

　　完成简单的动作演示、人机交互功能；甚至可以通过更换末端执行器，完成桌面级的小型物料分拣、物件传递等轻负载作业任务。设计过程中特意对关节的活动范围做了机械限位，每个转动关节都设置了硬限位挡块，避免调试过程中程序出错导致关节转动超程，拉扯内部线束或者撞坏结构件，这种硬限位设计对于入门级的研发人员、学生群体非常友好，能大幅降低调试阶段的硬件损坏概率。结构的材质选择上，承载部位采用高强度铝合金板材，非承载的装饰部位采用轻质工程塑料，在保证整体结构强度的前提下尽可能控制自重，避免下肢关节负载过大导致动力不足、行走卡顿的问题；所有铰接孔的位置都做了公差优化，既保证转动时的顺畅度，又不会出现过大的装配间隙导致关节晃动，影响整体动作的精度。
