交错轴蜗杆蜗轮啮合传动结构

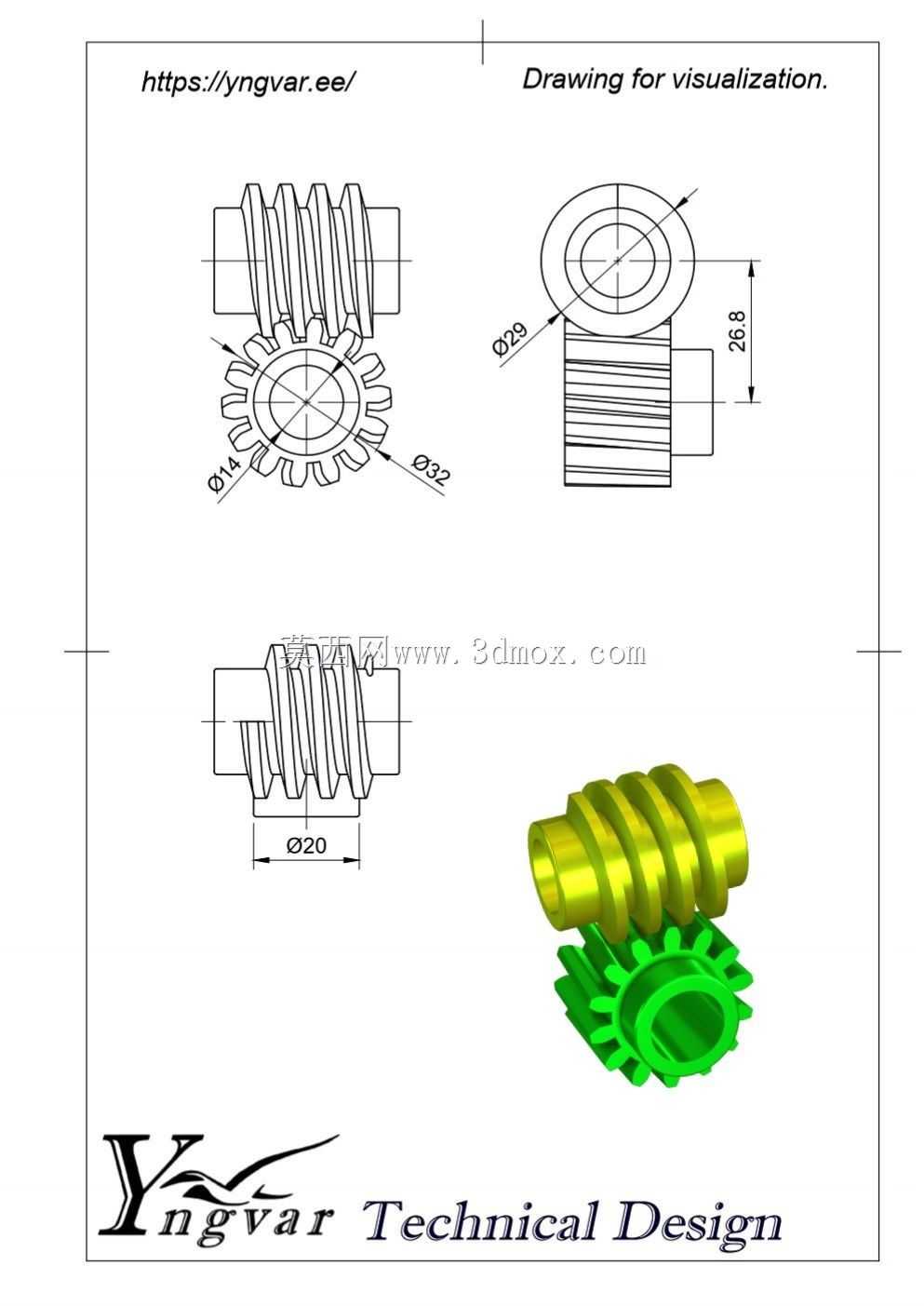

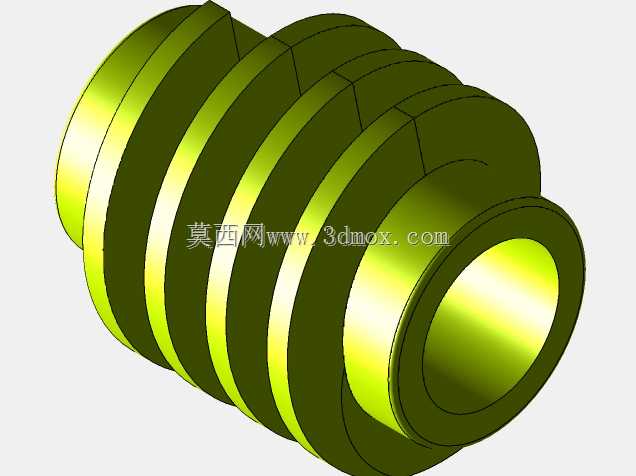

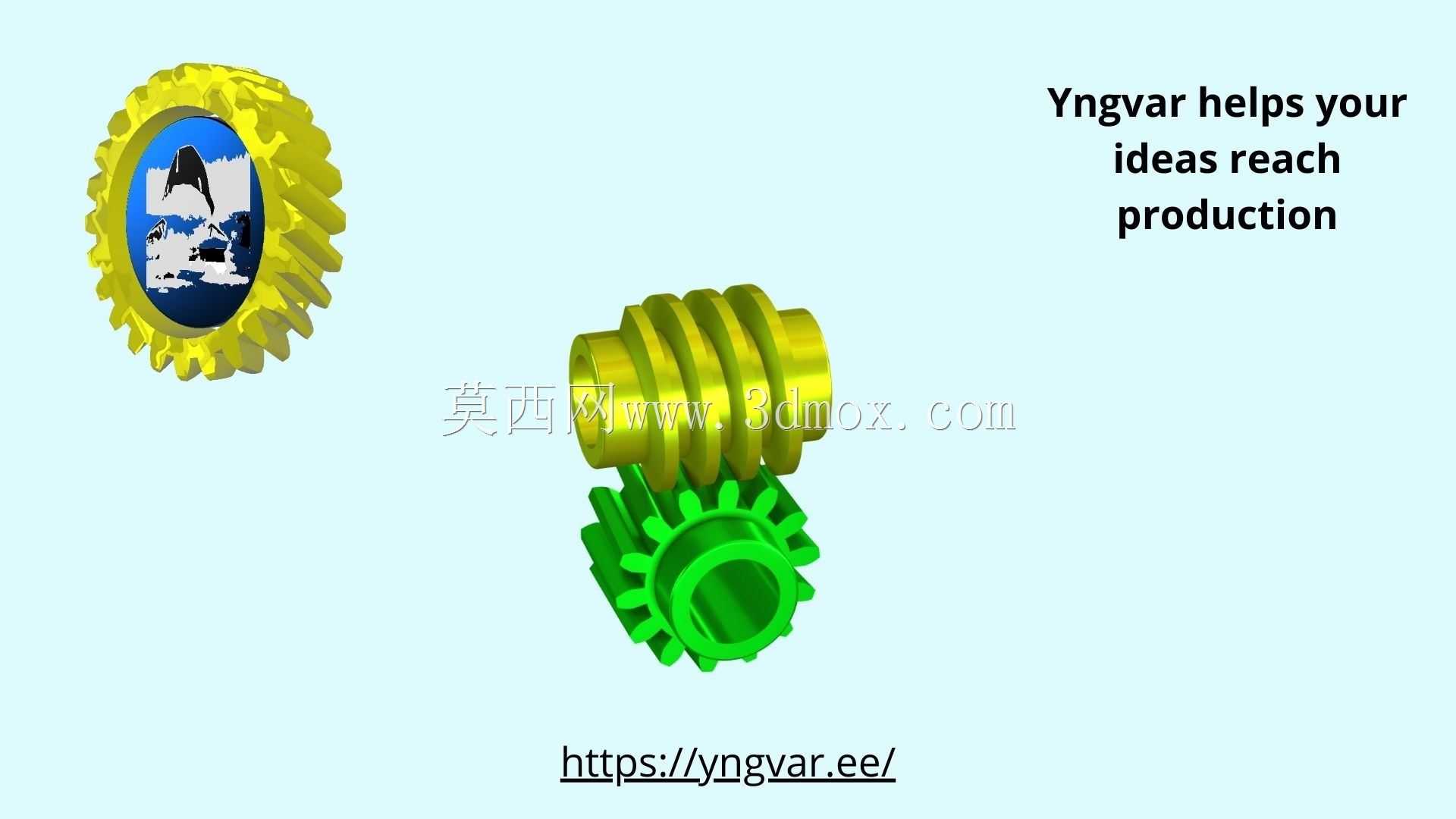

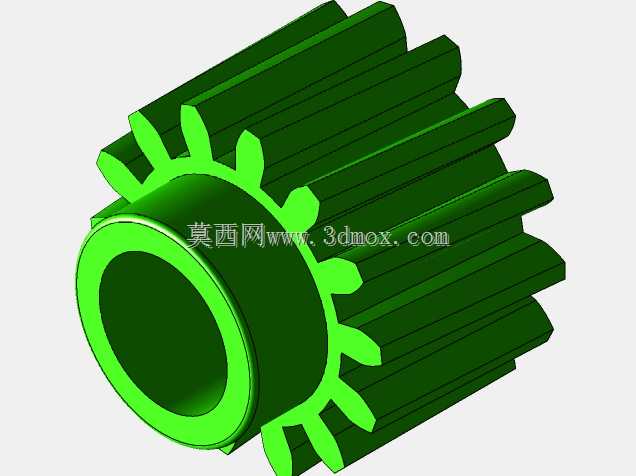

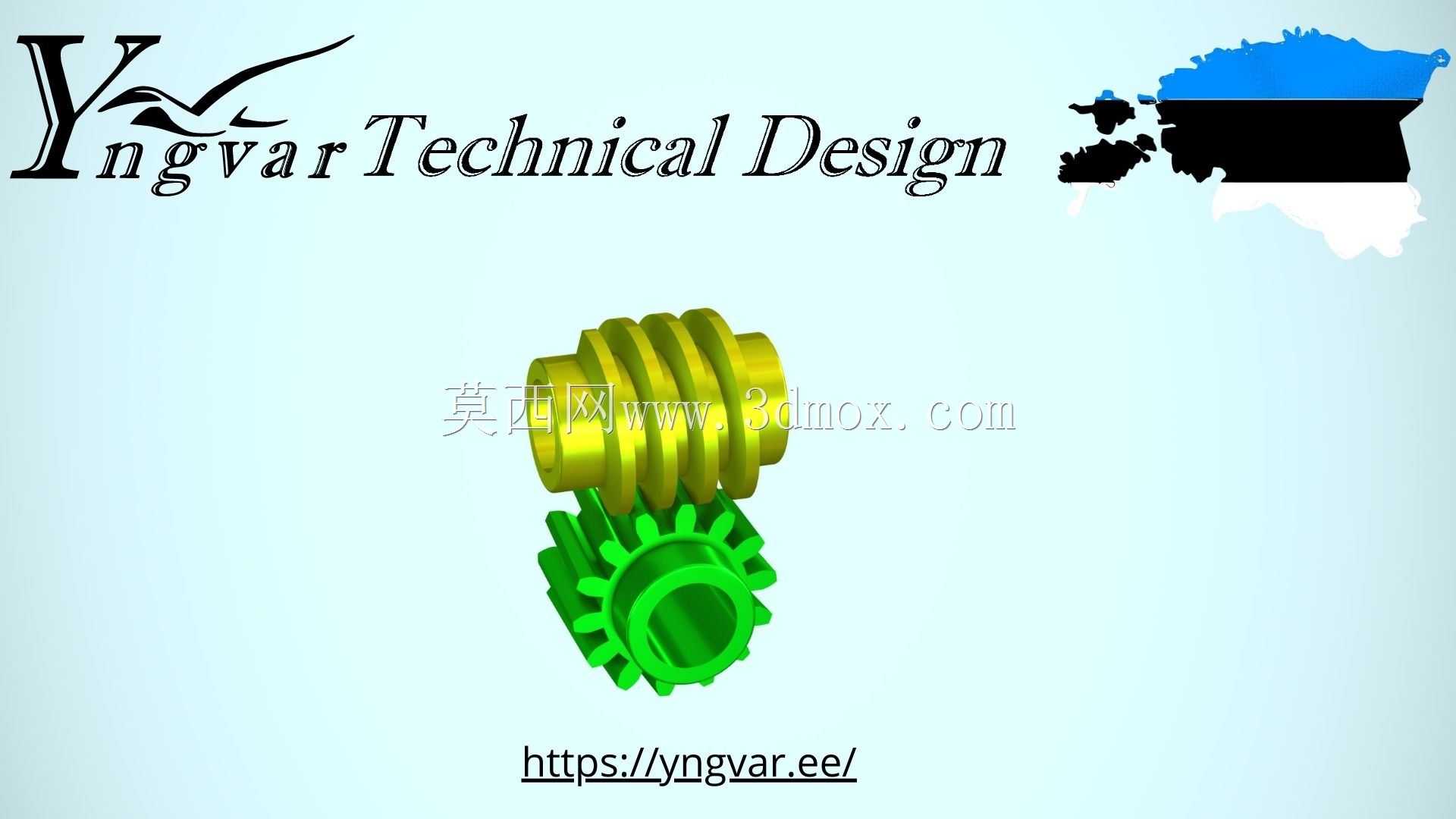

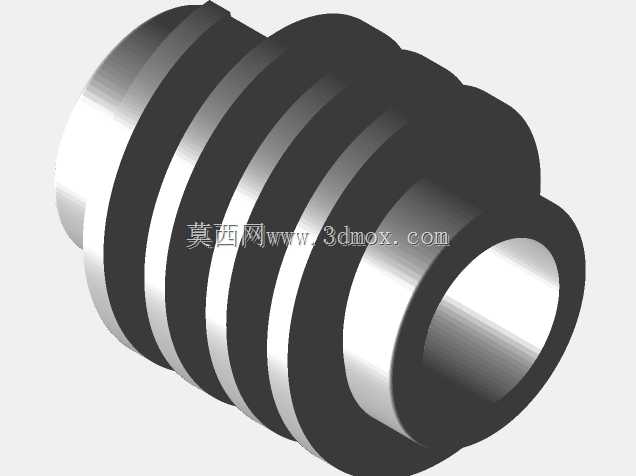

　　这套蜗杆蜗轮啮合结构，核心适配空间交错轴系的动力传递场景，常见于中小功率的输送线分度机构、小型工装夹具的锁紧单元、轻工设备的进给传动段，区别于平行轴齿轮传动，它能在单级传动下实现大传动比的动力转换，不需要额外叠加多级齿轮组就能把高转速输入转化为低转速大扭矩输出，同时依托蜗杆的螺旋升角设计，可实现反向自锁特性——也就是只能由蜗杆端驱动蜗轮转动，蜗轮端无法反向带动蜗杆回转，这个特性在需要防止负载倒转的垂直升降、角度定位场景里能省掉额外的制动组件，直接靠传动副本身实现位置锁止，大幅简化配套机构的结构复杂度。从结构设计逻辑来看，这套模型里的蜗杆采用的是圆柱蜗杆构型，齿面为连续的螺旋齿形，和下方的渐开线齿形蜗轮形成线接触啮合，

　　相比点接触的交错轴斜齿轮，它的啮合接触面积更大，单位齿面承受的压应力更低，运行过程中的磨损速率更平缓，传动过程的噪音也更小。建模过程中需要严格匹配蜗杆的轴向模数和蜗轮的端面模数，两者的齿形角、螺旋升角与蜗轮的螺旋角必须保持参数一致，否则装配后会出现卡滞、齿面干涉、啮合间隙过大的问题，直接影响传动效率和使用寿命。安装边界上，蜗杆的轴系支撑位需要预留足够的轴承安装空间，通常两端会配置深沟球轴承或者角接触轴承来承受径向力和部分轴向力，因为蜗杆传动过程中会产生较大的轴向分力，支撑结构如果刚度不足，会导致蜗杆轴向窜动，直接破坏啮合精度；蜗轮的安装中心距必须和蜗杆的中心高严格对齐，中心距偏差过大会导致齿侧间隙失控，

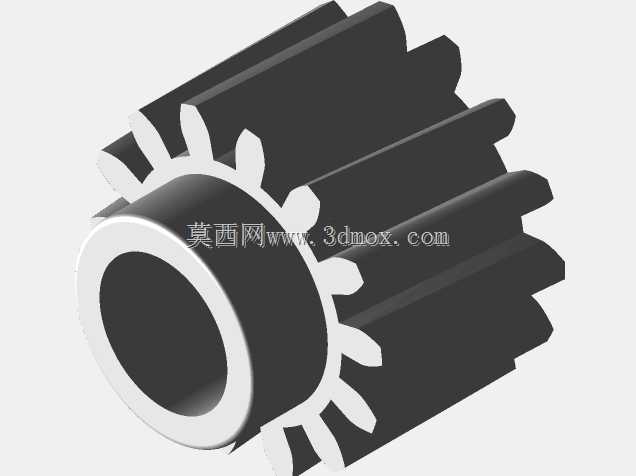

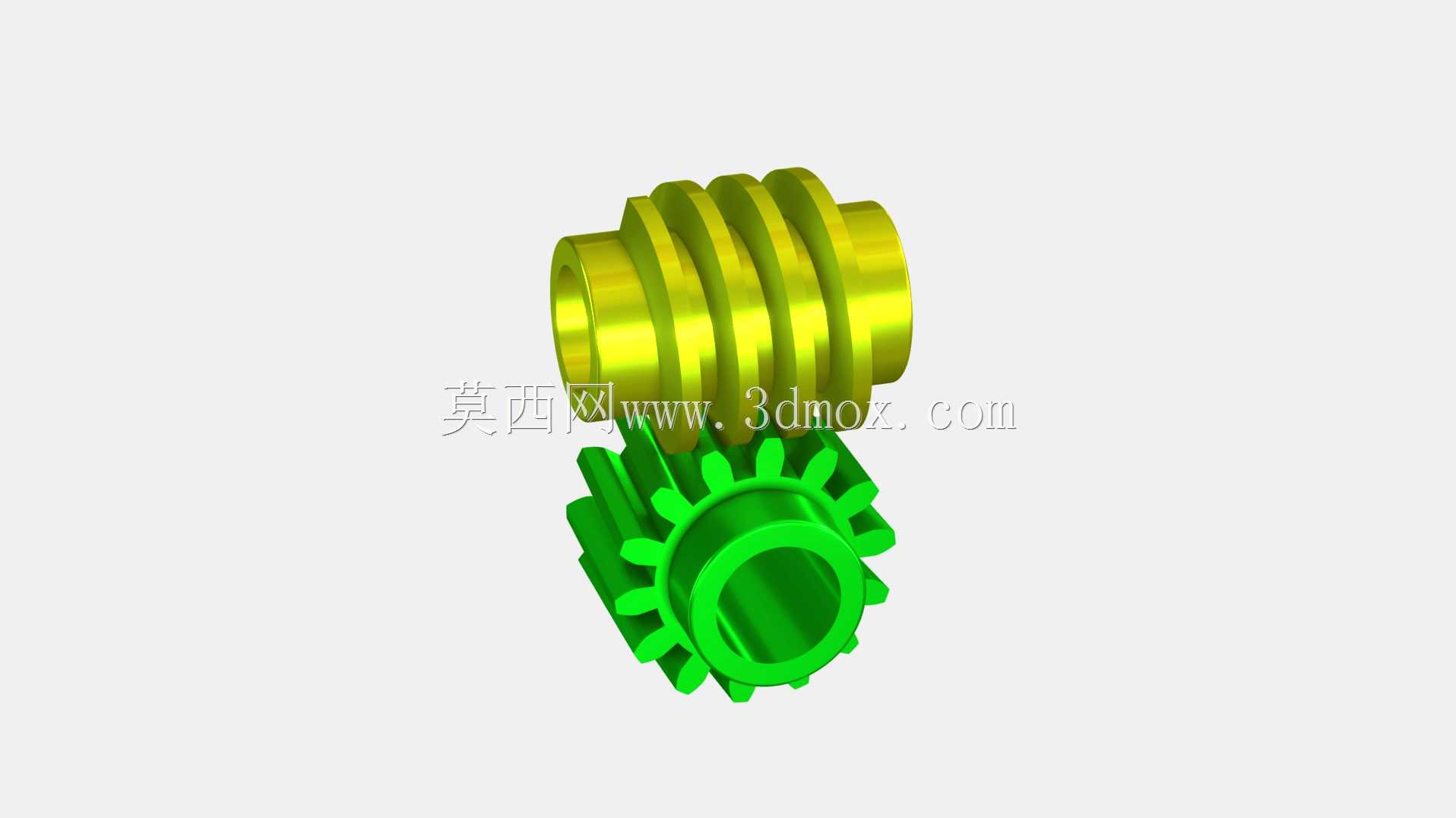

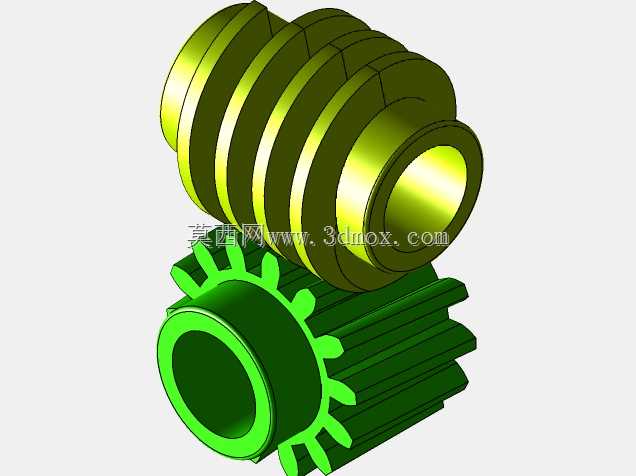

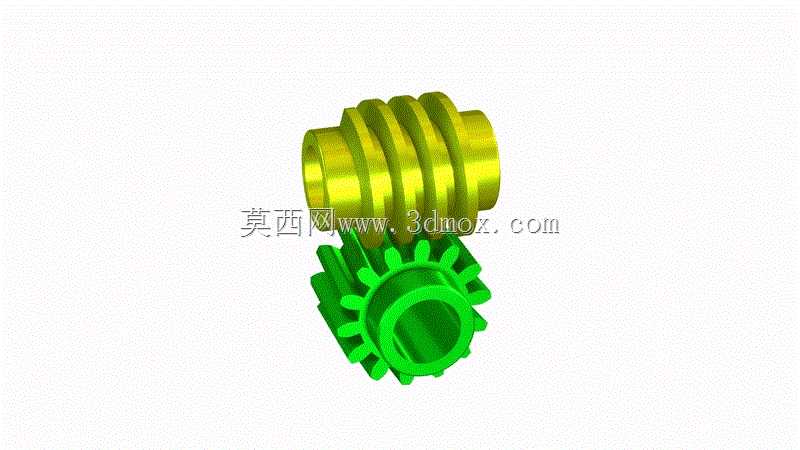

　　要么出现传动回差过大影响定位精度，要么出现齿面挤咬导致运转卡滞。实际应用选型时，要注意蜗杆通常采用硬质金属加工，比如调质钢或者表面淬火钢，来提升齿面的耐磨性能，蜗轮则多采用铜合金等软质金属制作，利用软硬配对的齿面组合降低磨损速率，避免两个硬齿面直接啮合出现胶合失效。这套结构的传动效率相比行星齿轮结构偏低，所以不适合长时间连续大功率运转的场景，更多用在间歇运转、需要自锁、对安装空间有紧凑要求的工位，比如小型自动化设备的转台分度、包装设备的送料辊驱动、手动调节机构的锁紧传动段，在这些场景里它的紧凑尺寸和自锁特性的优势，远高于效率偏低的短板。建模时还原了齿面的完整啮合形态，能直观看到螺旋齿和蜗轮轮齿的接触位置，方便设计人员核对啮合间隙、校验安装干涉，也能直接用于装配模拟，验证轴系布局的合理性，避免实际加工装配时出现中心距偏差、轴系干涉的问题。
