双作用液压缸三维结构设计

　　在液压传动系统的实际选型与结构设计工作中，双作用液压缸是应用覆盖范围极广的直线执行元件，从工程机械的工作装置驱动、机床工装的夹紧进给，到自动化产线的工件推压、重型设备的姿态调整，但凡需要双向可控直线动力输出的工况，几乎都能见到这类元件的身影。不同于单作用油缸仅靠液压力实现单方向动作、回程依赖负载自重或外置弹簧，双作用液压缸的两腔均可独立通入压力油，能在活塞两侧分别建立工作压力，无需借助外力即可完成伸出、缩回两个方向的主动驱动，动作响应速度与负载适配性都更具优势，尤其适合需要精准控制双向动作节奏、回程带载的作业场景。

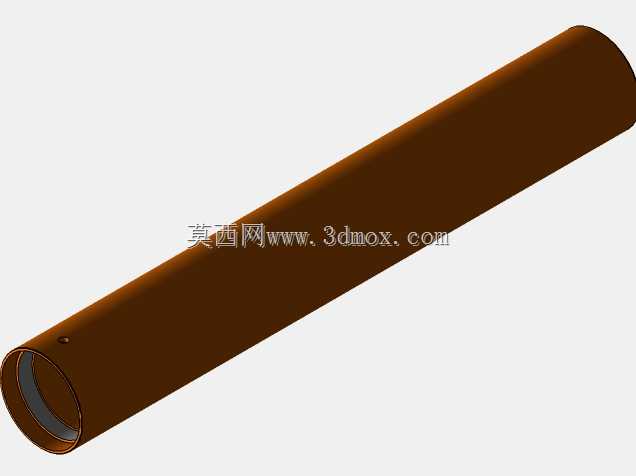

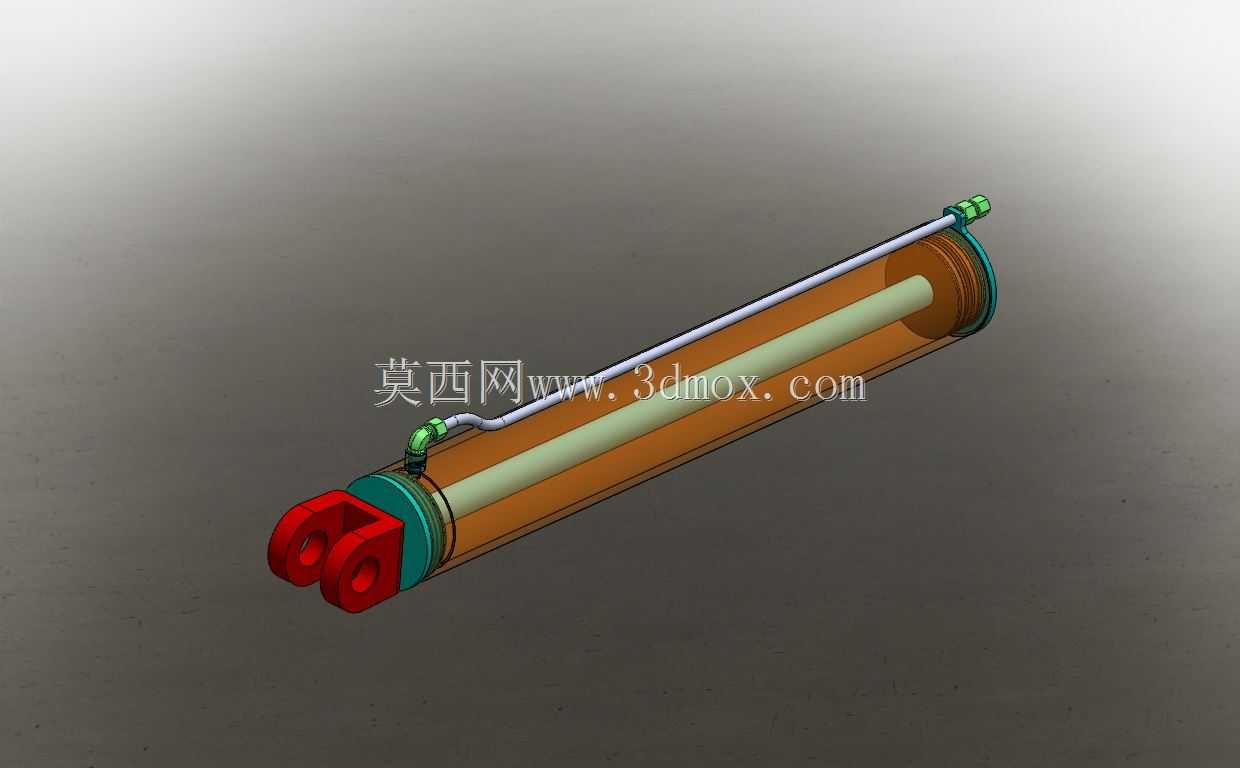

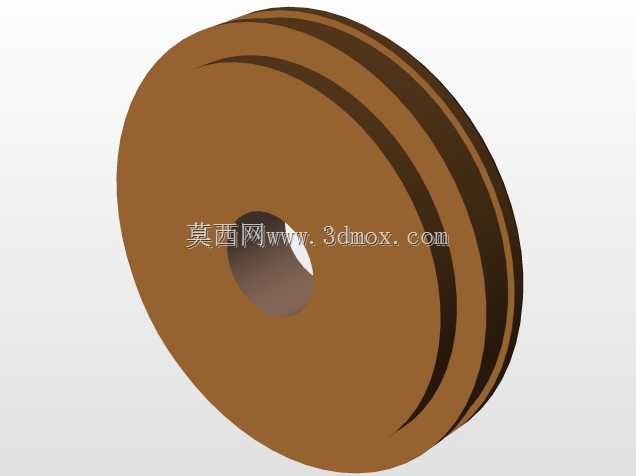

　　从结构设计逻辑来看，这款双作用液压缸采用了缸筒与端盖同轴装配的经典结构，活塞通过密封件与缸筒内壁形成滑动密封配合，将缸体内腔分隔为无杆腔与有杆腔两个独立的密闭容腔，两端的油口分别对应两腔的油路连接，当高压油从无杆腔油口进入时，活塞在压差作用下带动活塞杆向外伸出，此时有杆腔的油液通过对应油口回流至油箱；当高压油切换至有杆腔通入时，活塞反向运动带动活塞杆缩回，无杆腔油液完成回流，通过换向阀控制两腔的油液通断与压力，即可实现活塞杆的伸缩方向、输出推力与运动速度的调节。

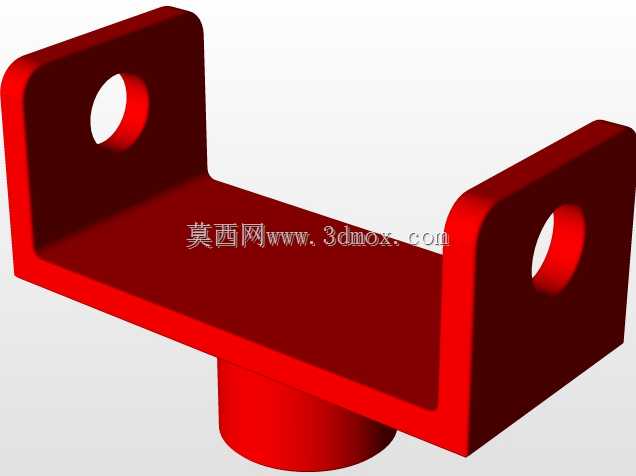

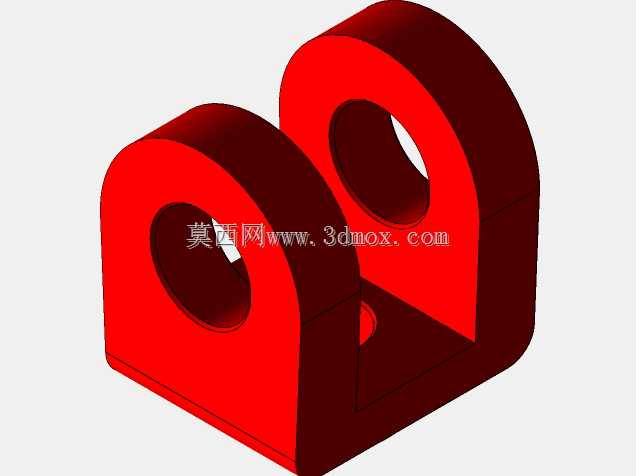

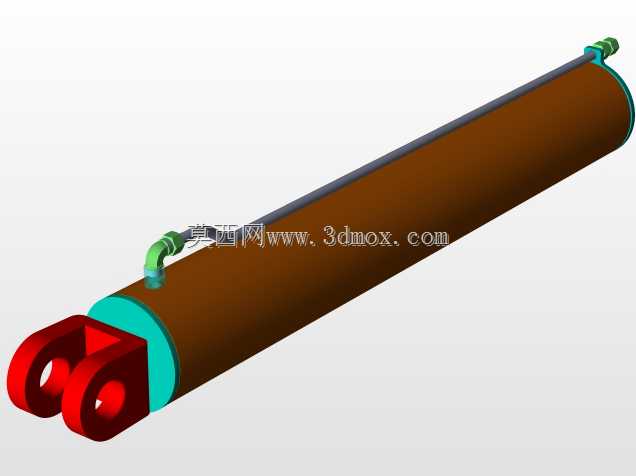

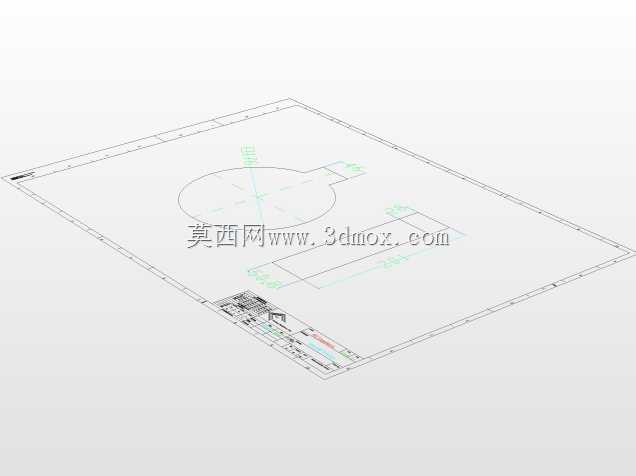

　　设计过程中首先需要明确的是安装边界与尺寸约束，这款油缸的缸径为50mm，对应活塞有效作用面积可根据系统工作压力直接计算理论输出推力，杆径参数结合150mm的额定行程，可推算出有杆腔的有效作用面积，进而核算回程时的输出力与运动速度差——由于有杆腔存在活塞杆占用的横截面积，相同流量下活塞杆缩回的速度会略快于伸出速度，推力则小于伸出工况，这一特性在选型匹配时需要结合负载的实际受力方向做针对性校核，避免出现回程力不足或速度超出设计预期的问题。安装端采用了双耳环铰接结构，这种安装方式允许油缸在工作过程中存在一定角度的摆动，可补偿安装面的加工误差与设备动作时的位置偏移，避免活塞杆承受径向偏载，大幅降低密封件与导向套的偏磨风险，非常适合工程机械、铰接式工装这类存在相对摆动的安装场景。

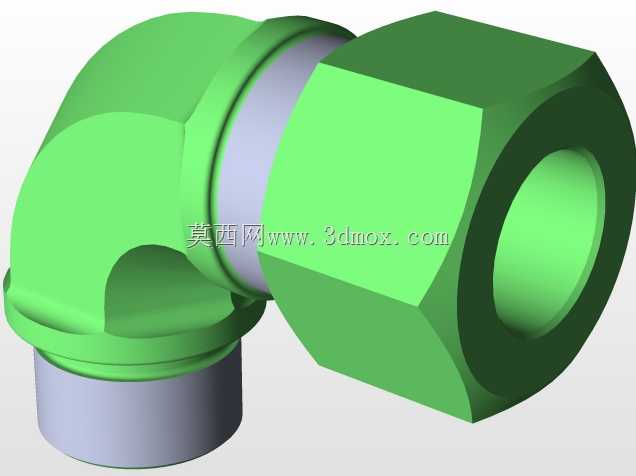

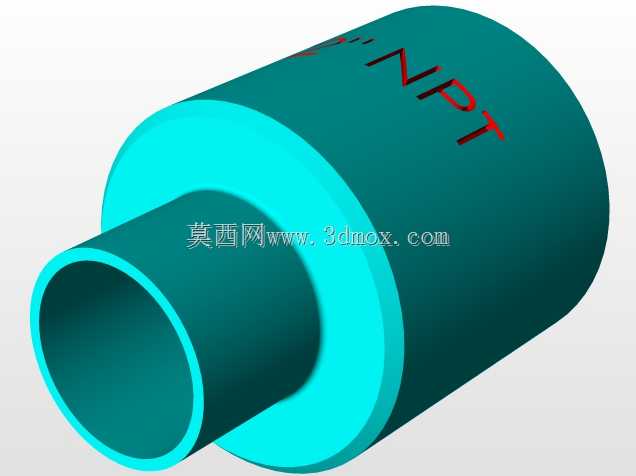

　　油路接口的布置采用了侧置铰接式接头设计，两个油口分别靠近缸筒的两端位置，可避免油缸伸缩过程中油管与周边结构发生干涉，同时铰接接头允许连接油管在一定范围内调整角度，方便现场布管时的走线调整，减少管路弯折带来的应力集中。缸筒外侧设置的硬质防护杆可配合外置行程检测元件使用，用于实时反馈活塞杆的伸出位置，为系统的闭环位置控制提供硬件基础，满足需要精准停位、多点位控制的工况需求。

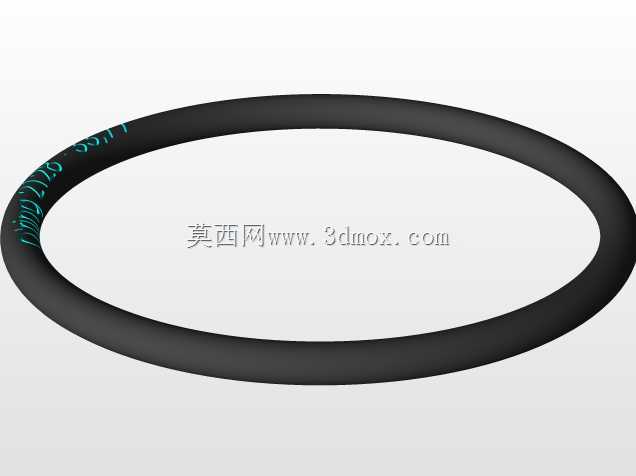

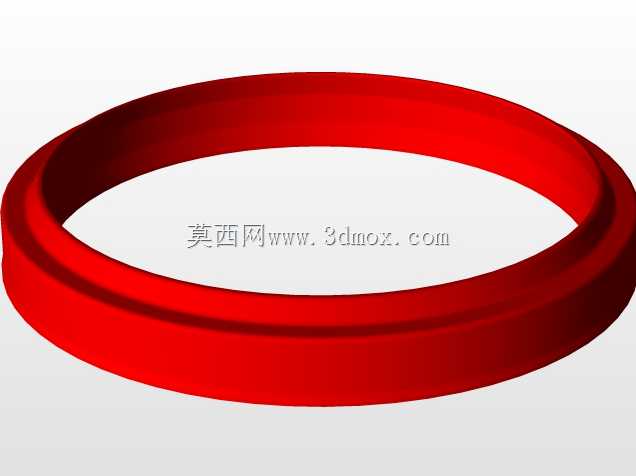

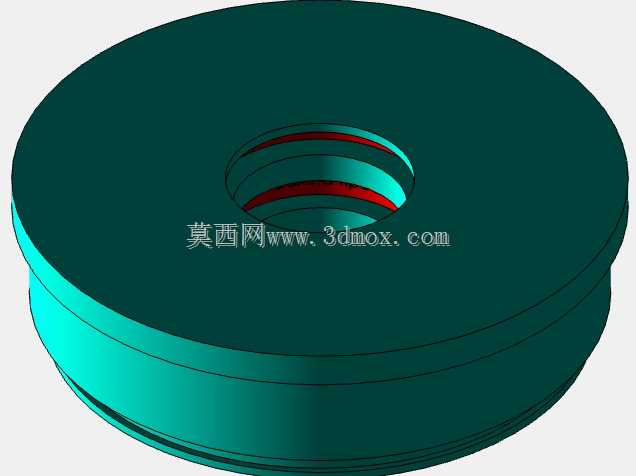

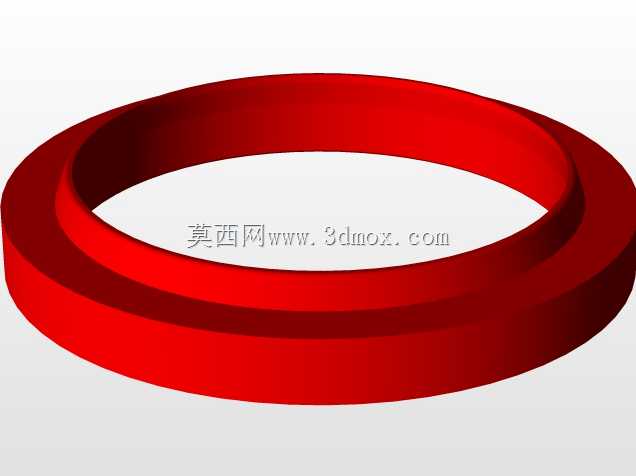

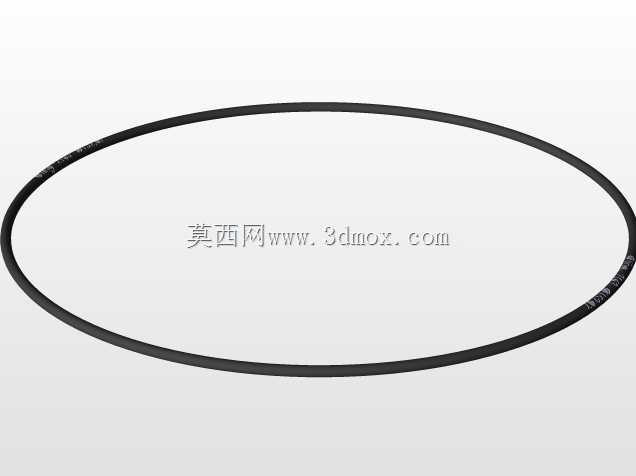

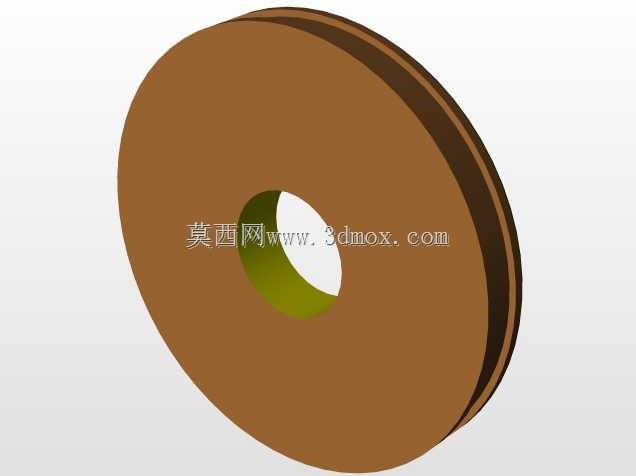

　　在密封结构的选型搭配上，活塞与缸筒之间、活塞杆与导向套之间均采用了组合式密封结构，包含承压密封圈、导向环与防尘圈，其中导向环采用低摩擦系数的耐磨材质，可承受一定的径向载荷，避免金属部件直接接触发生拉缸磨损；防尘圈设置在活塞杆伸出端的最外侧，可刮除活塞杆表面附着的灰尘、铁屑等杂质，防止外界污染物进入缸筒内部划伤密封件与缸筒内壁，延长油缸的整体使用寿命。端盖与缸筒的连接采用了可靠的紧固方式，可承受额定压力下的轴向载荷，同时在端盖与缸筒的配合面设置了静密封件，防止结合面出现压力油泄漏。

　　建模过程中需要重点关注各部件的配合公差与装配关系，比如活塞与活塞杆的同轴度、导向套与缸筒的同轴度，这些形位公差直接影响油缸装配后的运动顺畅度，若同轴度偏差过大，会导致活塞杆运动卡滞、密封件偏磨泄漏等问题；同时需要预留密封件的安装槽尺寸，严格匹配所选密封件的标准规格，避免槽深过大导致密封预紧力不足出现内泄，或是槽深过小导致密封件压缩量过大过早老化失效。另外，活塞杆的表面粗糙度与硬度也需要在设计时明确要求，通常活塞杆表面会做淬火处理后镀硬铬抛光，降低表面摩擦系数的同时提升耐磨与防锈能力，适应户外、多粉尘等复杂作业环境。

　　实际应用中，这类双作用液压缸可根据系统压力调整输出力范围，配合液压锁、平衡阀等附件还可实现负载位置保持、防止负载下坠等功能，广泛适配各类需要直线动力输出的液压系统，在做整机结构布局时，需要预留足够的安装空间，不仅要考虑油缸完全缩回时的总长度，还要核算完全伸出时的活塞杆伸出长度，避免行程到位时与周边结构发生碰撞，同时要保证铰接安装点的位置精度，确保油缸伸缩过程中运动轨迹顺畅，无额外的径向载荷作用在活塞杆上。
